Instrukcja obsługi rozdzielacza wideo DVI 2-way Secomp Value
Szybki przewodnik po obsłudze rozdzielacza wideo DVI 2-way (model 14.99.3501). Dowiedz się, jak podłączyć urządzenie, jakie są jego parametry techniczne i jak korzystać z funkcji kaskadowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie służy do rozdzielenia sygnału wideo DVI z jednego źródła na dwa identyczne wyjścia jednocześnie. str. 2
Najważniejsze czynności
- Podłącz źródło sygnału i monitory do rozdzielacza str. 3
- Podłącz zasilacz 5V DC str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 5V DC 2A | Wymagane zasilanie zewnętrzne | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Specyfikacja i funkcje str. 2
- Instalacja i schemat str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Rozdzielacz wideo DVI 2-way (model 14.99.3501) umożliwia jednoczesne przesyłanie sygnału wideo z jednego źródła DVI na dwa identyczne wyjścia. Urządzenie posiada funkcję wzmacniania sygnału, co pozwala na przesyłanie obrazu na odległość do 10 metrów. Możliwe jest łączenie kaskadowe wielu urządzeń w celu uzyskania większej liczby wyjść.
Zawartość zestawu
- Jednostka główna (rozdzielacz)
- Zasilacz 5V DC
- Instrukcja obsługi

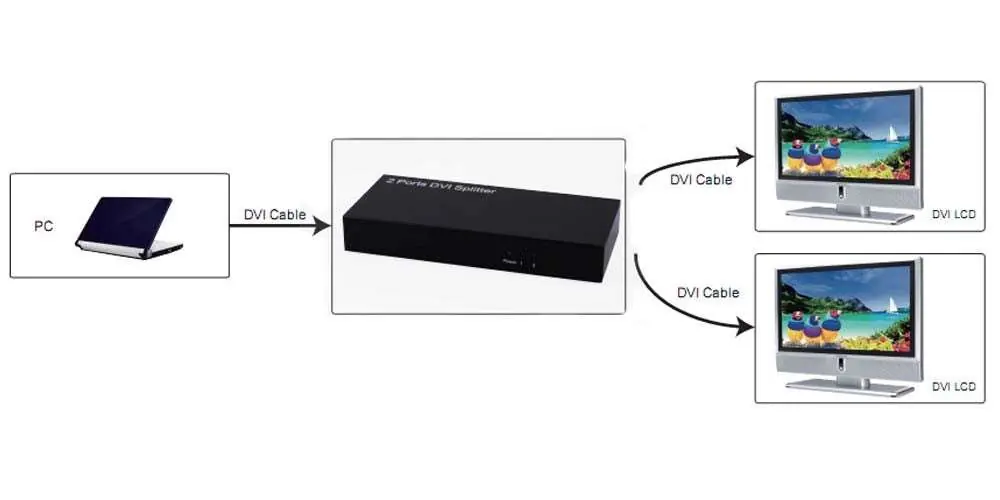

Podłączenie i obsługa
- Podłącz źródło sygnału DVI (np. komputer) do portu wejściowego (Input) rozdzielacza.
- Podłącz urządzenia wyjściowe (np. monitory) do portów wyjściowych (Output 1 i Output 2).
- Podłącz wtyczkę DC zasilacza do urządzenia, a następnie podłącz zasilacz do gniazdka sieciowego.
- Włącz zasilanie.
Uwaga: Kable należy podłączać i odłączać delikatnie.
Dane techniczne
- Maksymalna rozdzielczość: 1920x1080p
- Zasilanie: 5V DC, 2A
- Pobór mocy: maks. 8W
- Wymiary: 155 x 70 x 23 mm
- Waga: 265g
Funkcje
- Obsługa HDCP
- Obsługa dźwięku nieskompresowanego (LPCM) oraz skompresowanego (DTS Digital, Dolby Digital, DTS-HD, Dolby True HD)
- Możliwość kaskadowania
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie kable DVI są poprawnie podłączone i czy zasilacz jest wpięty do gniazdka.
Przed użyciem
- Sprawdź zawartość opakowania
- Przygotuj kable DVI (opcjonalne)
- Upewnij się, że masz dostęp do gniazdka zasilania
