Instrukcja montażu szafy rack 19-calowej Secomp
Kompletny przewodnik montażu szafy rack 19-calowej Secomp. Dowiedz się, jak krok po kroku złożyć konstrukcję, zamontować szyny, panele boczne, tylne oraz drzwi.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu szafy rack 19-calowej, obejmujący łączenie ram, montaż listew profilowych, paneli oraz drzwi. str. 1, 2
Najważniejsze czynności
- Montaż listew profilowych do ram bocznych str. 1
- Łączenie ram bocznych z pokrywami str. 2
- Montaż drzwi i paneli bocznych str. 2
Gdzie szukać w PDF
- Zawartość zestawu i Krok 1 str. 1
- Krok 2, Krok 3 i montaż końcowy str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu szafy rack 19-calowej. Przewodnik przeprowadza użytkownika przez proces składania konstrukcji, począwszy od przygotowania ram, poprzez montaż pokryw, aż po instalację drzwi i paneli bocznych. Instrukcja dotyczy różnych wariantów wysokości szafy (od 4U do 18U).
Zawartość zestawu
Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie niezbędne elementy:
- Śruby M5
- Dolny zawias drzwi
- Zamek
- Listwy profilowe (2 lub 4 sztuki)
- Ramy boczne (2 sztuki)
- Pokrywa górna i dolna
- Panele boczne (2 sztuki)
- Panel tylny
- Szklane drzwi
Montaż krok po kroku
Krok 1: Montaż listew profilowych
Zamontuj 2 lub 4 listwy profilowe do ram bocznych. Do montażu każdej listwy należy użyć 2 śrub.

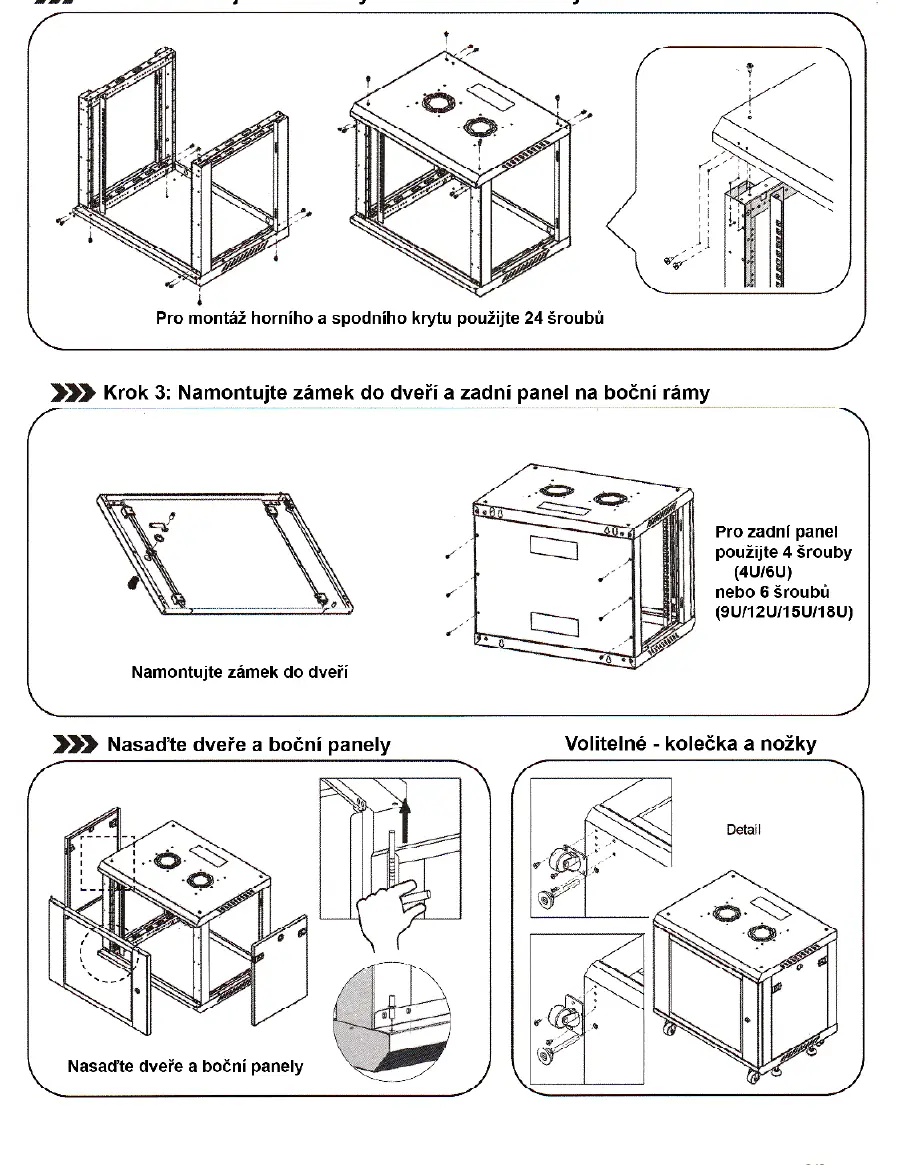

Krok 2: Montaż ram bocznych
Połącz ramy boczne z pokrywą dolną i górną. Do montażu pokryw należy użyć łącznie 24 śrub.
Krok 3: Montaż zamka i panelu tylnego
Zamontuj zamek w drzwiach. Następnie przymocuj panel tylny do ram bocznych. Liczba śrub dla panelu tylnego zależy od modelu:
- 4 śruby dla modeli 4U/6U
- 6 śrub dla modeli 9U/12U/15U/18U
Montaż końcowy
Nałóż drzwi oraz panele boczne na zmontowaną konstrukcję. W razie potrzeby można zamontować opcjonalne kółka lub nóżki do dolnej pokrywy szafy.
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz właściwej liczby śrub (4 dla 4U/6U, 6 dla większych modeli) i że ramy są ustawione prostopadle.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji
- Przygotuj odpowiednie narzędzia (śrubokręt)
- Upewnij się, że masz odpowiednią liczbę listew profilowych (2 lub 4 w zależności od konfiguracji)
- Zidentyfikuj model szafy (4U-18U), aby dobrać odpowiednią liczbę śrub dla panelu tylnego
