Instrukcja obsługi sterownika sprężarki Secop 105N467x

Szybki przewodnik po instalacji i parametrach technicznych sterownika sprężarki Secop 105N467x. Zawiera schematy połączeń elektrycznych, wymagania dotyczące przepływu powietrza oraz warunki pracy dla czynnika R290.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji elektrycznej oraz warunków eksploatacji sterowników serii Secop 105N467x przeznaczonych do sprężarek SLV. Urządzenie wymaga zasilania 110-120V 50/60Hz oraz zapewnienia odpowiedniego przepływu powietrza chłodzącego.

Podłączenie elektryczne

Sterownik posiada złącza dla zasilania sieciowego, przekaźników (RL1-RL4), czujników (F1-F4), wejścia cyfrowego (DI) oraz wyświetlacza. Schemat połączeń wskazuje na konieczność precyzyjnego przypisania przewodów do odpowiednich pinów:

Schemat połączeń elektrycznych sterownika 105N467x
Schemat połączeń elektrycznych sterownika 105N467x
  • Zasilanie: piny 1-3
  • Przekaźniki RL1-RL4: piny 4-12
  • Czujniki F1-F4: piny 19-30
  • Wejście cyfrowe i wyświetlacz: piny 31-36

Wymagania instalacyjne i chłodzenie

Dla prawidłowej pracy sprężarki ze sterownikiem konieczne jest zapewnienie wymuszonego przepływu powietrza o prędkości minimalnej 3 m/s. Należy zwrócić szczególną uwagę na procedury serwisowe w przypadku stosowania czynnika chłodniczego R290, wymagające zachowania odpowiednich standardów bezpieczeństwa przy pracach naprawczych.

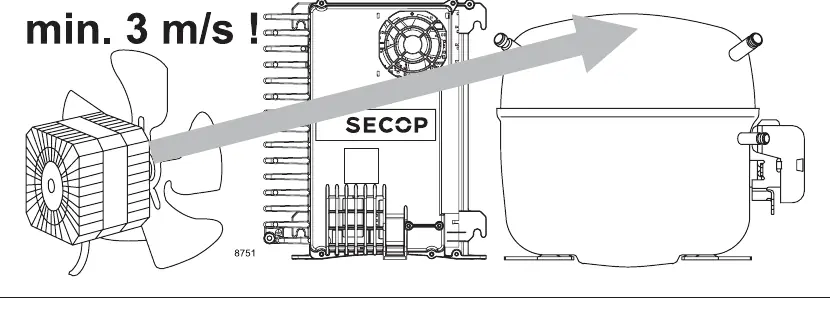

Wymagany przepływ powietrza 3 m/s
Wymagany przepływ powietrza 3 m/s

Dane techniczne

  • Napięcie zasilania: 115 V (+15% / -20%)
  • Częstotliwość: 50/60 Hz
  • Moc wejściowa: 1000 W przy 115 V
  • Temperatura pracy: -14 °F do 109 °F
  • Temperatura przechowywania: -4 °F do 158 °F
  • Wilgotność: < 90% RH (bez kondensacji)

Informacje o producencie

Secop GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Przegrzewanie się układu

Upewnij się, że zapewniony jest przepływ powietrza o prędkości co najmniej 3 m/s.

Błędy w odczytach czujników

Sprawdź poprawność połączeń pinów 19-30 zgodnie ze schematem elektrycznym.

Przed użyciem

  • Sprawdź napięcie zasilania (115 V z tolerancją +15% / -20%).
  • Zweryfikuj poprawność podłączenia wszystkich czujników (F1-F4).
  • Upewnij się, że wentylator zapewnia przepływ powietrza min. 3 m/s.
  • Sprawdź, czy warunki otoczenia mieszczą się w zakresie -14 °F do 109 °F.
