Instrukcja podłączenia domofonu Advantage DKLP 19-100i do Aiphone LEM-1DL
Dowiedz się, jak prawidłowo podłączyć domofon Advantage DKLP 19-100i do jednostki Aiphone LEM-1DL. Instrukcja zawiera schemat połączeń przewodów, zasilacza oraz przycisku wywołania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przedstawia schemat połączeń przewodów dla systemu domofonowego Advantage DKLP (19-100i) z jednostką Aiphone LEM-1DL. str. 1
Najważniejsze czynności
- Podłącz wiązkę przewodów zgodnie ze schematem, wpinając kondensator 22 µF w obwód głośnika. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilacz | 12V AC/DC | Wymagane napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Schemat połączeń str. 1
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi przewodnik po podłączeniu systemu domofonowego Advantage DKLP (model 19-100i) do jednostki Aiphone LEM-1DL. Instrukcja zawiera schemat połączeń przewodów, który jest niezbędny do poprawnej instalacji systemu.

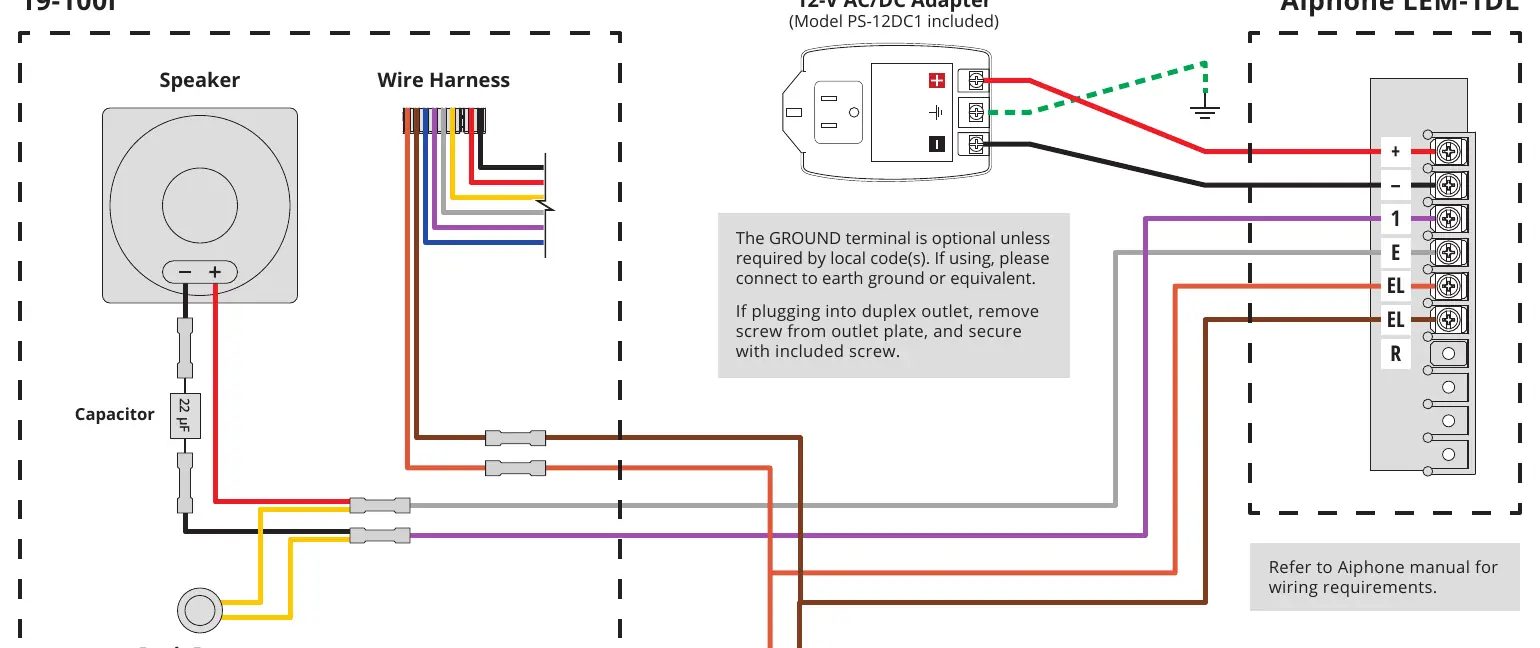

Schemat połączeń
System wymaga połączenia następujących komponentów:
- Głośnik: Wymaga wpięcia kondensatora 22 µF w obwód.
- Wiązka przewodów: Łączy głośnik, przycisk wywołania oraz zasilacz z jednostką Aiphone.
- Przycisk wywołania (Push Button): Podłączany zgodnie ze schematem do wiązki przewodów.
- Zasilacz: Wymagany zasilacz 12V AC/DC (model PS-12DC1).
Instrukcja instalacji
Podczas podłączania należy zwrócić uwagę na następujące kwestie:
- Postępuj zgodnie z kolorami przewodów wskazanymi na schemacie połączeń.
- Zacisk uziemienia (GROUND) jest opcjonalny, chyba że wymagają tego lokalne przepisy. Jeśli jest używany, należy go podłączyć do uziemienia lub odpowiednika.
- W przypadku korzystania z gniazdka typu duplex, należy usunąć śrubę z płytki gniazdka i zabezpieczyć ją dołączoną śrubą.
- W celu uzyskania szczegółowych wymagań dotyczących okablowania jednostki Aiphone, należy zapoznać się z instrukcją obsługi Aiphone.
