Instrukcja montażu żaluzji drewnopodobnych SelectBlinds 04CT1344600
Kompletny przewodnik instalacji żaluzji drewnopodobnych SelectBlinds 04CT1344600. Dowiedz się, jak prawidłowo zamontować wsporniki, zainstalować maskownicę oraz obsługiwać mechanizm bezsznurkowy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu żaluzji drewnopodobnych typu "cordless" (bezsznurkowych). Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu. Uwaga: Produkt może być dłuższy od zamówionego o 6-10 cali (ok. 15-25 cm), co jest zjawiskiem normalnym i nie stanowi wady produkcyjnej.
Narzędzia i przygotowanie
Do poprawnego montażu będą potrzebne następujące narzędzia:
- Wiertarka z końcówką sześciokątną 1/4"
- Śrubokręt krzyżakowy (Phillips)
- Ołówek
- Miarka
Rozpakowanie i części
Sprawdź zawartość opakowania. Zestaw powinien zawierać: wsporniki montażowe, klipsy do maskownicy (valance clips), wspornik środkowy (dla żaluzji szerszych niż 37 cali), zaślepki, wsporniki dolne (hold-down) oraz śruby montażowe.
Montaż wsporników
Żaluzje można montować wewnątrz wnęki okiennej (inside mount) lub na zewnątrz (outside mount).
- Wybierz odpowiednie wsporniki (lewy/prawy).
- W przypadku żaluzji szerszych niż 37 cali, zamontuj wspornik środkowy.
- Przykręć wsporniki w wybranym miejscu zgodnie z wybranym typem montażu.
Montaż klipsów i sterowania
Zamocuj klipsy maskownicy do szyny górnej. Złóż mechanizm sterujący (wand) poprzez połączenie elementów.

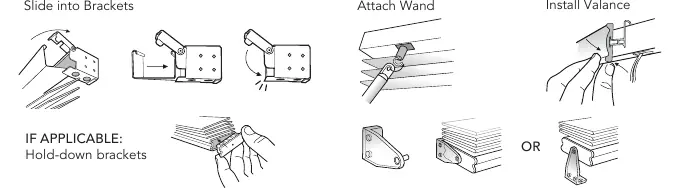

Wykończenie montażu
Wsuń szynę żaluzji w zamontowane wsporniki. Zamocuj maskownicę na klipsach. Jeśli posiadasz wsporniki dolne (hold-down), zamontuj je, aby ustabilizować dolną listwę.
Obsługa żaluzji
Podnoszenie i opuszczanie: Chwyć dolną listwę i przesuń ją w górę lub w dół do żądanej wysokości.
Regulacja kąta nachylenia lameli: Obracaj drążkiem sterującym (wand), aż lamele ustawią się w pożądanej pozycji.
Informacje o producencie
SelectBlinds
Praktyczna pomoc
Typowe problemy
Żaluzja jest dłuższa niż zamówiony wymiar
To normalne zjawisko dla tego produktu (dodatkowe 6-10 cali). Nie jest to wada produkcyjna.
Brak wspornika środkowego w zestawie
Wspornik środkowy jest dołączany tylko do żaluzji szerszych niż 37 cali.
Przed użyciem
- Sprawdź, czy posiadasz wiertarkę z końcówką 1/4" Hex
- Upewnij się, że masz śrubokręt krzyżakowy
- Przygotuj ołówek i miarkę do zaznaczenia otworów
- Sprawdź, czy zestaw zawiera wszystkie wsporniki (lewy, prawy, środkowy jeśli dotyczy)
Parametry w praktyce
- Wspornik środkowy
- Wymagany tylko dla żaluzji o szerokości powyżej 37 cali.
- Wsporniki dolne (Hold-down)
- Opcjonalne elementy stabilizujące dolną listwę, dołączane tylko na życzenie.
- Mechanizm bezsznurkowy
- Podnoszenie i opuszczanie odbywa się poprzez bezpośrednie przesuwanie dolnej listwy.
Ilustracje i schematy

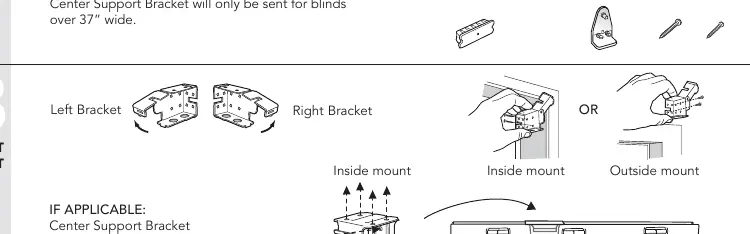

- Schemat 3 pokazuje różnicę między montażem wewnątrz wnęki (inside mount) a na zewnątrz (outside mount).
- Schemat 4 ilustruje sposób łączenia elementów drążka sterującego (wand).
Zgodność modelu
- Produkt przeznaczony do montażu wewnątrz lub na zewnątrz wnęki okiennej.
- Wspornik środkowy wymagany dla szerokości > 37 cali.
