Instrukcja obsługi licznika energii Senva EMX i EMX-L
Szybki przewodnik instalacji i konfiguracji liczników energii Senva EMX oraz EMX-L. Zawiera schematy połączeń, instrukcje montażu na szynie DIN, konfigurację protokołów BACnet/Modbus oraz diagnostykę alarmów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Licznik energii Senva EMX to 3-kanałowe urządzenie klasy 0.2 zgodne ze standardami ANSI C12.20, obsługujące protokoły BACnet MS/TP oraz Modbus RTU. Wersja EMX-L jest uproszczonym modelem bez wyświetlacza, logowania danych i zegara czasu rzeczywistego (RTC), przeznaczonym do obsługi przez aplikację SenvaSync. Urządzenie wymaga wykwalifikowanego personelu do instalacji i obsługuje wyłącznie przekładniki prądowe (CT) o wyjściu 0.333V lub sygnale di/dt.
Montaż
Urządzenie jest przeznaczone do montażu na szynie DIN T35. Należy umieścić licznik centralnie nad szyną i docisnąć w górę, aż dolna część zatrzaśnie się na miejscu. Aby zdemontować urządzenie, należy użyć płaskiego śrubokręta, odciągnąć górny zaczep i docisnąć jednostkę w dół.
Podłączenie
Podczas instalacji należy bezwzględnie przestrzegać separacji między obwodami klasy 1 a klasy 2 (minimum 6 mm). Wszystkie źródła zasilania muszą zostać odłączone przed przystąpieniem do prac. Należy stosować wyłącznie przewody miedziane. Schematy połączeń obejmują konfiguracje 1-fazowe (2-przewodowe i 3-przewodowe) oraz 3-fazowe (3-przewodowe Delta i 4-przewodowe Wye).
Obsługa i konfiguracja
Po włączeniu zasilania ekran OLED wyświetla podsumowanie pomiarów. Nawigacja odbywa się za pomocą przycisków strzałek. W menu pomiarowym (Metering Menu) należy skonfigurować typ połączenia (np. 3-fazowe ABCN), typ elementu prądowego (CT lub cewka Rogowskiego) oraz skalę prądową. Konfiguracja sieci (RS485) obejmuje wybór protokołu, adresu urządzenia, prędkości transmisji (Baud Rate), parzystości oraz liczby bitów stopu.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na ekranie pojawi się czerwony wykrzyknik. Najczęstsze problemy obejmują: utratę fazy (sprawdzić napięcia), niski współczynnik mocy (sprawdzić dopasowanie faz i CT), przekroczenie zakresu napięcia (powyżej 600VAC) lub błędy konfiguracji impulsów. W razie problemów technicznych prosimy o kontakt pod adresem [email protected] lub numerem telefonu 866-660-8864.
Praktyczna pomoc
Typowe problemy
Upewnij się, że fazy napięciowe są poprawnie dopasowane do odpowiednich przekładników prądowych (CT).
Wymień przekładnik prądowy (CT) na model o wyższym znamionowym natężeniu prądu.
Wystąpił problem z baterią podtrzymującą zegar, skontaktuj się z pomocą techniczną.
Sprawdź ustawienia Wh na impuls; obecne ustawienia naruszają cykl pracy wyjścia impulsowego.
Przed użyciem
- Odłącz wszystkie źródła zasilania przed instalacją.
- Upewnij się, że używasz przekładników prądowych o wyjściu 0.333V.
- Zapewnij separację 6 mm między obwodami klasy 1 i klasy 2.
- Używaj wyłącznie przewodów miedzianych.
- Sprawdź, czy napięcie systemowe nie przekracza 600VAC.
Ilustracje i schematy

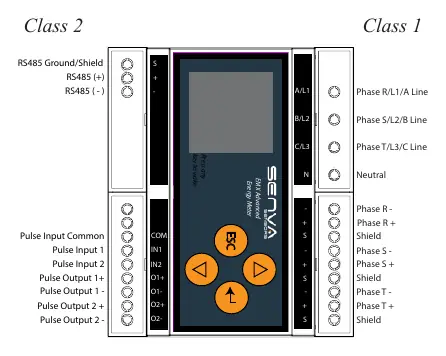

- Schematy pokazują poprawne podłączenie faz (L1, L2, L3) oraz przewodu neutralnego (N) do zacisków A/L1, B/L2, C/L3, N.
- Zaciski RS485 służą do komunikacji sieciowej (BACnet/Modbus).
- Zaciski Pulse Input/Output służą do zliczania impulsów i przesyłania danych o zużyciu energii.
Zgodność modelu
- Urządzenie współpracuje wyłącznie z przekładnikami prądowymi o wyjściu 0.333V lub cewkami Rogowskiego.
- Model EMX-L wymaga aplikacji SenvaSync do konfiguracji i odczytu danych.
- Zgodne z protokołami BACnet MS/TP oraz Modbus RTU.
