Instrukcja obsługi serwera urządzeń szeregowych RS232 na IP StarTech.com 1-Port

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serwerów urządzeń szeregowych StarTech.com (modele I13-SERIAL-ETHERNET oraz I13P-SERIAL-ETHERNET). Urządzenie umożliwia zdalny dostęp do urządzeń szeregowych RS232 przez sieć IP. Przed rozpoczęciem pracy upewnij się, że masz dostęp do sieci lokalnej oraz systemu Windows (dla pełnej konfiguracji oprogramowania). Urządzenie może wymagać do 80 sekund na uruchomienie po podłączeniu zasilania.

Opis urządzenia i elementy zestawu

Urządzenie posiada port szeregowy DB-9 do podłączenia urządzenia peryferyjnego oraz port Ethernet do komunikacji sieciowej. Model I13P-SERIAL-ETHERNET obsługuje zasilanie PoE (Power over Ethernet). W zestawie znajdują się: serwer urządzeń, zestaw montażowy na szynę DIN, uchwyt ścienny ze śrubami oraz zasilacz (w modelu I13-SERIAL-ETHERNET).

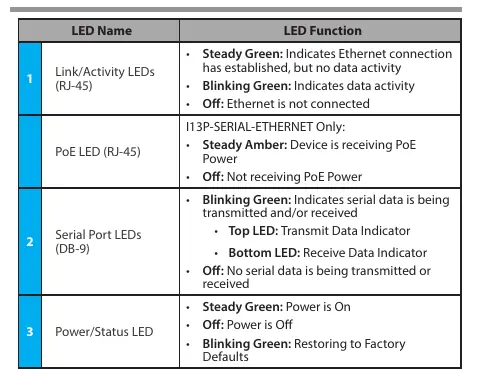

Instalacja sprzętowa

Urządzenie można zamontować na szynie DIN lub na ścianie przy użyciu dołączonego uchwytu. Opcjonalnie można skonfigurować zasilanie 5V DC na 9. pinie złącza DB-9:

• Odłącz zasilanie i kable peryferyjne.
• Odkręć obudowę za pomocą śrubokręta krzyżakowego.
• Zlokalizuj zworkę JP4 wewnątrz obudowy.
• Ustaw zworkę w pozycji 5V.
• Złóż obudowę z powrotem.

Uwaga: Podczas pracy wewnątrz obudowy należy zachować środki ostrożności przeciw wyładowaniom elektrostatycznym (ESD).

Konfiguracja i oprogramowanie

Domyślne ustawienia fabryczne to: DHCP (IP), hasło "admin", protokół Telnet (RFC2217). Aby skonfigurować urządzenie w systemie Windows, pobierz oprogramowanie ze strony StarTech.com, zainstaluj je i uruchom. Użyj funkcji "Auto Search", aby wykryć serwer w sieci. Po wykryciu dodaj serwer do listy, co pozwoli na mapowanie wirtualnego portu COM.

Obsługa i konfiguracja portów

Komunikacja może odbywać się przez Telnet (dowolny system operacyjny) lub przez wirtualny port COM (tylko Windows). Aby zmienić ustawienia portu szeregowego (Baud Rate, Data Bits, Parity, Stop Bits, Flow Control), użyj aplikacji Device Server Manager lub interfejsu webowego (wpisując adres IP urządzenia w przeglądarce). W przypadku zmiany numeru portu COM w systemie Windows, należy usunąć urządzenie z listy w aplikacji i dodać je ponownie.

Bezpieczeństwo

Nie wykonuj zakończeń przewodów, gdy urządzenie lub linie elektryczne są pod napięciem. Kable powinny być prowadzone w sposób eliminujący ryzyko potknięcia lub uszkodzeń elektrycznych.
