Instrukcja obsługi telewizora w lustrze Seura Vanity TV Mirror
Szybki przewodnik po instalacji, konfiguracji i obsłudze telewizora w lustrze Seura Vanity TV Mirror. Zawiera wskazówki dotyczące oświetlenia, podłączeń, menu ekranowego oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji, bezpiecznego użytkowania oraz konfiguracji telewizorów w lustrze Seura Vanity TV Mirror (modele 10.5, 19.5, 27.5). Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Instalacja powinna być przeprowadzona przez wykwalifikowany personel, z zachowaniem wymogów dotyczących wentylacji i zasilania z gniazda z uziemieniem chronionego przez GFCI.
Oświetlenie i wydajność
Aby zapewnić optymalną jakość obrazu, należy unikać bezpośredniego światła słonecznego i nadmiernego oświetlenia fluorescencyjnego. Światło powinno oświetlać pomieszczenie, a nie bezpośrednio powierzchnię lustra. Zaleca się stosowanie ciemnych, nieodblaskowych kolorów ścian w otoczeniu telewizora.
Instalacja
Telewizor należy transportować wyłącznie w pozycji pionowej, aby uniknąć trwałego odkształcenia lustra. Zaleca się asystę co najmniej trzech osób podczas montażu. Należy zapewnić 1/4 cala (ok. 6 mm) szczeliny wentylacyjnej dla prawidłowego odprowadzania ciepła.
Podłączenia
Urządzenie posiada szereg wejść wideo (HDMI, Component, Composite, VGA, S-Video) oraz audio. W przypadku zmiany dźwięku z głośników wewnętrznych na zewnętrzne, należy całkowicie wyłączyć zasilanie urządzenia przed przełączeniem selektora.
Menu ekranowe (OSD)

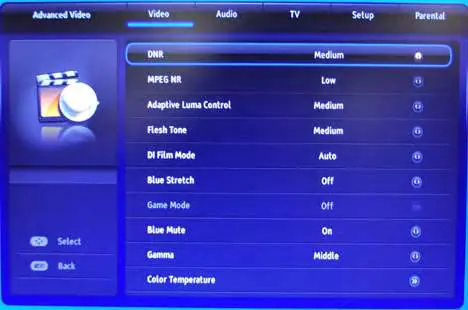

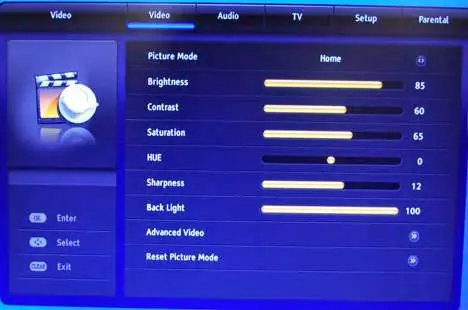

Menu OSD pozwala na dostosowanie parametrów obrazu (tryby obrazu, jasność, kontrast, zaawansowane ustawienia wideo), dźwięku, ustawień tunera telewizyjnego oraz funkcji rodzicielskich. Dostęp do menu rodzicielskiego jest chroniony hasłem (domyślne: 0000).
Konserwacja
Powierzchnię szklaną należy czyścić wyłącznie miękką, niestrzępiącą się szmatką przy użyciu nieamoniakalnych środków do czyszczenia szkła. Środek należy nanosić bezpośrednio na szmatkę, nigdy bezpośrednio na lustro.
Rozwiązywanie problemów
W przypadku braku obrazu lub dźwięku, należy sprawdzić stan diody LED, poprawność podłączenia kabli sygnałowych oraz ustawienia wejść w menu OSD. W razie problemów z pilotem, należy sprawdzić jego działanie za pomocą aparatu w telefonie komórkowym (widoczny sygnał IR).
Praktyczna pomoc
Typowe problemy
Sprawdź diodę statusu LED, upewnij się, że wybrano poprawne źródło sygnału w menu OSD i że kable są poprawnie podłączone.
Dostosuj parametry w menu Video Settings lub sprawdź, czy rozdzielczość i częstotliwość źródła sygnału są kompatybilne z telewizorem.
Sprawdź ustawienia głośności, kable audio oraz upewnij się, że przełącznik głośników (wewnętrzne/zewnętrzne) jest w poprawnej pozycji.
Wymień baterie. Sprawdź za pomocą aparatu w telefonie, czy pilot emituje sygnał IR (widoczny jako niebieskie światło).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z instrukcją.
- Upewnij się, że miejsce instalacji jest wolne od źródeł ciepła i wilgoci.
- Zaplanuj pozycję zasilacza, zapewniając odpowiednią wentylację.
- Upewnij się, że gniazdo zasilania jest uziemione i chronione przez GFCI.
- Przygotuj co najmniej trzy osoby do pomocy przy montażu.
Parametry w praktyce
- Temperatura pracy
- 41°F do 122°F (5°C do 50°C).
- Szczelina wentylacyjna
- Wymagane minimum 1/4 cala (ok. 6 mm) dla odprowadzania ciepła.
Ilustracje i schematy
- Schematy połączeń pokazują sposób podłączenia wideo (HDMI, VGA, Component) oraz audio (Euroblock dla głośników zewnętrznych).
- Menu OSD posiada sekcje: Video, Audio, TV, Setup, Parental.
- Rysunki montażowe wskazują na konieczność użycia wsporników montażowych i zachowania odpowiednich odstępów od ściany.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie jest wodoodporny – nie narażać na zachlapania.
- Wymaga dedykowanego zasilacza dostarczonego w zestawie.
