Instrukcja montażu stelaża SHAD Top Master dla Voge 500 R '20
Kompletny przewodnik instalacji stelaża pod kufer centralny SHAD Top Master dla motocykla Voge 500 R rocznik 2020. Instrukcja zawiera listę części, kroki montażowe oraz wskazówki bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu i przeznaczenie
Zestaw montażowy SHAD Top Master o symbolu V0VR50ST został zaprojektowany specjalnie dla motocykla Voge 500 R (rocznik 2020). Produkt umożliwia stabilne zamocowanie płyty montażowej kufra centralnego SHAD do tylnej części motocykla. Jest to niezbędny element dla użytkowników planujących rozbudowę motocykla o dodatkową przestrzeń bagażową.
Bezpieczeństwo i zasady montażu
Podczas instalacji zestawu należy zachować szczególną ostrożność. Kluczową zasadą bezpieczeństwa jest unikanie pełnego dokręcania śrub na początkowym etapie prac. Śruby powinny być dokręcone tylko wstępnie, aby umożliwić precyzyjne ustawienie i wyrównanie wszystkich elementów stelaża względem punktów montażowych motocykla. Dopiero po upewnieniu się, że cały zestaw jest poprawnie osadzony i wyosiowany, można przystąpić do ostatecznego dokręcenia wszystkich połączeń gwintowanych.
Proces instalacji
Montaż rozpoczyna się od demontażu siedzenia pasażera oraz kierowcy, co zapewnia dostęp do punktów mocowania pod owiewkami. Zestaw zawiera dedykowane płytki montażowe, śruby o różnych długościach oraz podkładki, które należy zainstalować zgodnie z załączonymi schematami. Proces wymaga użycia standardowych narzędzi warsztatowych. Należy zwrócić uwagę na poprawne rozmieszczenie podkładek dystansowych, które chronią elementy nadwozia motocykla przed zarysowaniem i zapewniają odpowiednie napięcie konstrukcji.
Kompatybilność i rozbudowa
Stelaż jest kompatybilny z płytami montażowymi SHAD typu Small (D1B29PA) oraz Medium (D1B40PA). Należy pamiętać, że zestaw nie jest kompatybilny z aluminiowymi płytami montażowymi (D1BTRPA) ani dużymi płytami (D1B481PA). Konstrukcja stelaża została przemyślana tak, aby w razie potrzeby umożliwić jednoczesny montaż bocznych stelaży typu Top Master wraz z systemem DOSS5SE, co pozwala na pełną konfigurację bagażową motocykla.
Konserwacja i kontrola
Po przejechaniu pierwszych kilkudziesięciu kilometrów z zamontowanym kufrem zaleca się sprawdzenie stanu dokręcenia wszystkich śrub. Wibracje generowane podczas jazdy mogą wpłynąć na poluzowanie połączeń, dlatego regularna kontrola jest kluczowa dla bezpieczeństwa użytkowania. W przypadku zauważenia jakichkolwiek luzów, należy niezwłocznie dokręcić elementy mocujące. Zestaw nie wymaga specjalistycznej konserwacji, jednak warto dbać o czystość punktów styku stelaża z ramą motocykla, aby zapobiec korozji.
Praktyczna pomoc
Typowe problemy
Poluzuj wszystkie śruby w zestawie, aby uzyskać margines ruchu, wyrównaj stelaż i dokręć ponownie.
Regularnie sprawdzaj dokręcenie wszystkich połączeń po dłuższych trasach.
Przed użyciem

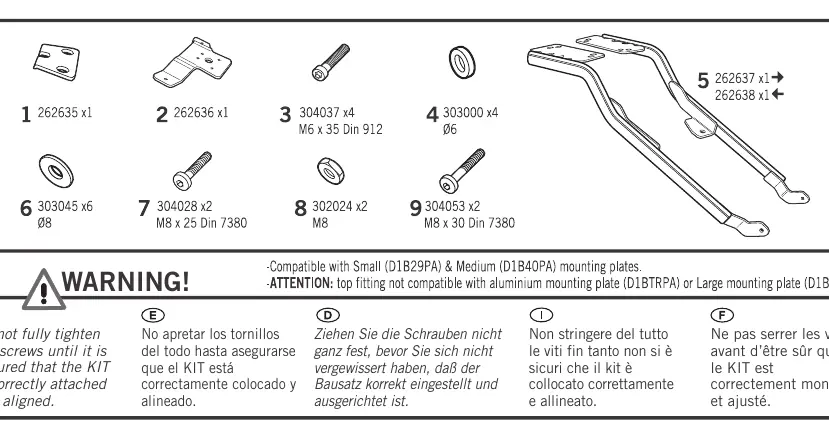

- Upewnij się, że posiadasz wszystkie elementy z listy części (śruby, podkładki, płytki).
- Zdemontuj siedzenie pasażera i kierowcy.
- Przygotuj zestaw narzędzi (klucze imbusowe/nasadowe).
- Sprawdź, czy używasz kompatybilnej płyty montażowej (Small lub Medium).
- Upewnij się, że motocykl stoi na stabilnym podłożu.
Parametry w praktyce
- M6 x 35 DIN 912
- Śruba metryczna o średnicy 6mm i długości 35mm.
- M8 x 25 DIN 7380
- Śruba metryczna o średnicy 8mm i długości 25mm z łbem grzybkowym.
- M8 x 30 DIN 7380
- Śruba metryczna o średnicy 8mm i długości 30mm z łbem grzybkowym.
Ilustracje i schematy

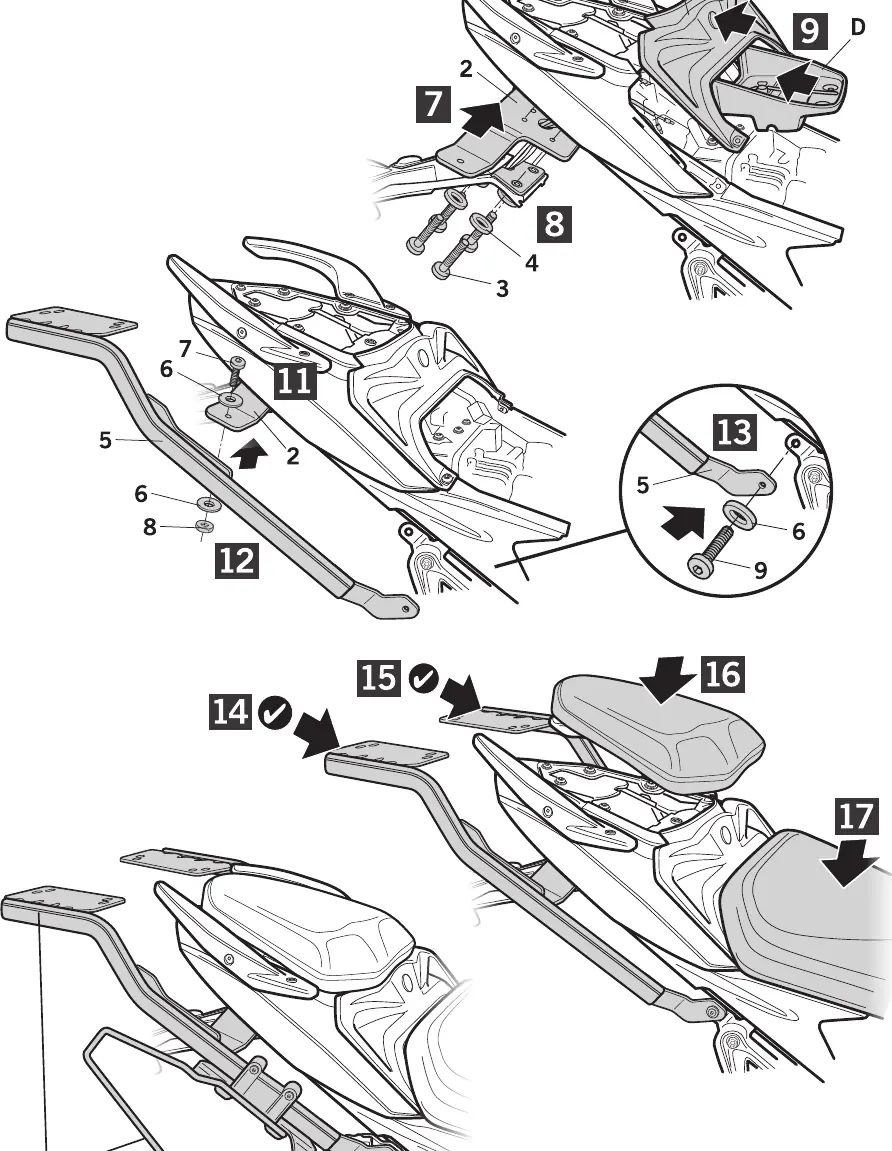

- Krok 1-4: Demontaż siedzeń i przygotowanie punktów montażowych.
- Krok 5-8: Montaż płytek dystansowych i wstępne przykręcenie stelaża.
- Krok 9-13: Finalne pozycjonowanie ramion stelaża i dokręcanie śrub.
- Krok 14-17: Montaż końcowy i weryfikacja stabilności.
Zgodność modelu
- Kompatybilny z płytami SHAD: Small (D1B29PA) oraz Medium (D1B40PA).
- NIE jest kompatybilny z płytami aluminiowymi (D1BTRPA).
- NIE jest kompatybilny z dużymi płytami (D1B481PA).
- Możliwość łączenia z systemem bocznych stelaży DOSS5SE.
