Instrukcja montażu stelaża kufra SHAD VOGE 500 R '20 (V0VR50ST)
Dowiedz się, jak poprawnie zamontować stelaż kufra SHAD V0VR50ST do motocykla VOGE 500 R '20. Kompletny przewodnik instalacji krok po kroku wraz z listą części i uwagami dotyczącymi kompatybilności.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu stelaża kufra (Top Master) SHAD V0VR50ST do motocykla VOGE 500 R '20. Kluczową zasadą montażu jest nie dokręcanie śrub do końca, dopóki cały zestaw nie zostanie poprawnie ustawiony i wyrównany na motocyklu. Zapewnia to prawidłowe spasowanie elementów.

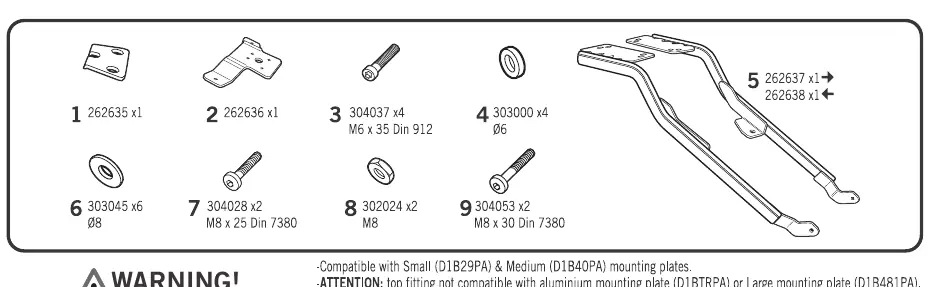

Zawartość zestawu
Zestaw zawiera elementy montażowe niezbędne do instalacji stelaża, w tym wsporniki, śruby oraz podkładki. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie części wymienione na schemacie (oznaczone numerami 1-9).

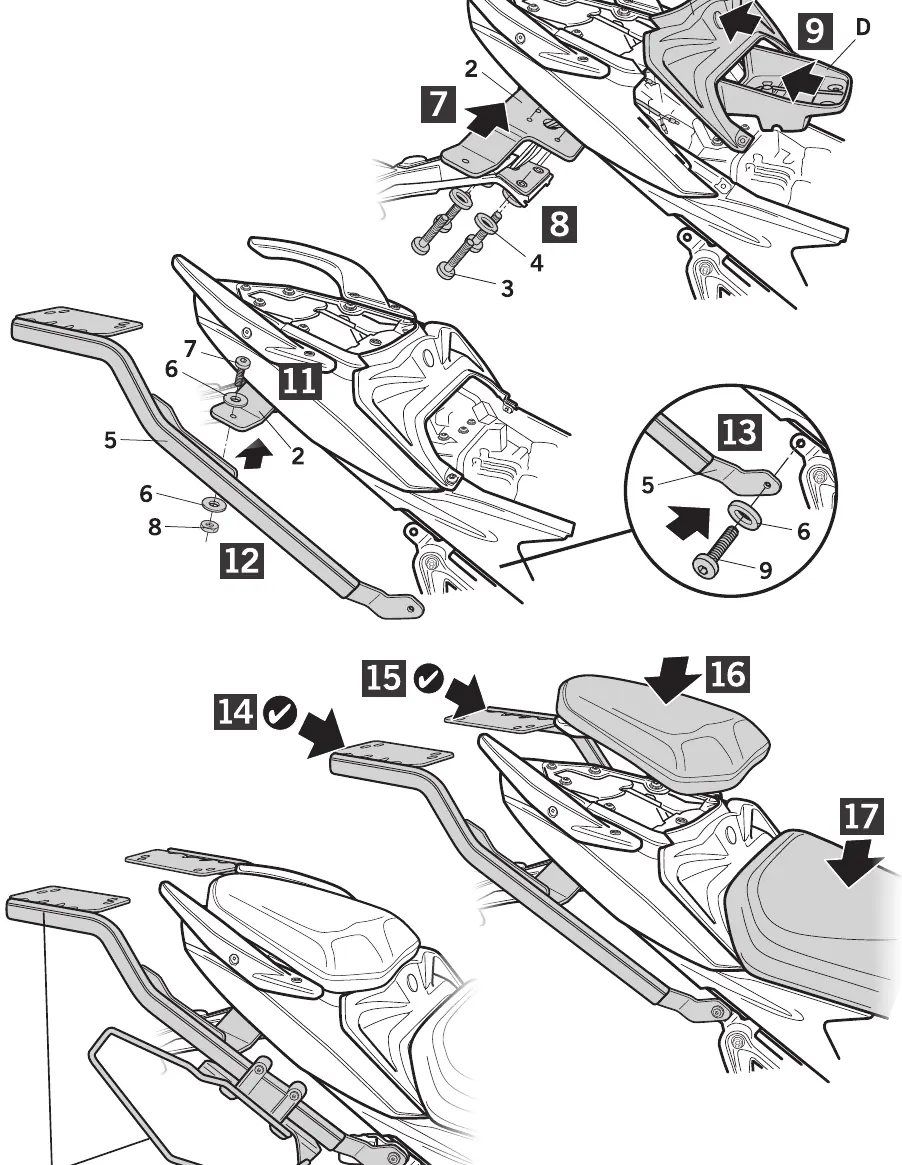

Instrukcja montażu
- Zdejmij siedzenie motocykla oraz niezbędne osłony, aby uzyskać dostęp do punktów montażowych ramy.
- Zgodnie ze schematem, zamontuj wsporniki (elementy 1 i 2) w odpowiednich punktach ramy motocykla, używając dostarczonych śrub i podkładek.
- Przykręć stelaż (element 5) do wsporników. Pamiętaj, aby na tym etapie nie dokręcać śrub z pełną siłą.
- Po upewnieniu się, że wszystkie elementy są poprawnie spasowane i wyrównane, dokręć wszystkie śruby z odpowiednią siłą.
- Załóż z powrotem siedzenie i sprawdź stabilność konstrukcji.
Kompatybilność
Zestaw jest kompatybilny z małymi (D1B29PA) oraz średnimi (D1B48PA) płytami montażowymi SHAD. Uwaga: Zestaw nie jest kompatybilny z aluminiowymi płytami montażowymi (D1BTRPA oraz D1B481PA).
Praktyczna pomoc
Typowe problemy
Nie dokręcaj śrub do końca przed upewnieniem się, że cały zestaw jest poprawnie ustawiony i wyrównany.
Zestaw nie jest kompatybilny z aluminiowymi płytami montażowymi (D1BTRPA/D1B481PA). Używaj tylko małych (D1B29PA) lub średnich (D1B48PA) płyt.
Przed użyciem
- Upewnij się, że posiadasz wszystkie elementy zestawu (śruby, podkładki, wsporniki).
- Przygotuj narzędzia niezbędne do demontażu elementów motocykla.
- Zdejmij siedzenie motocykla zgodnie z instrukcją obsługi pojazdu.
- Sprawdź, czy posiadasz kompatybilną płytę montażową kufra.
