Instrukcja montażu zestawu mocującego SHAD do Keeway City Blade 125i

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu mocującego SHAD (kod produktu KOCT15ST) dedykowanego do motocykla Keeway City Blade 125i z 2015 roku. Najważniejszą zasadą podczas instalacji jest nie dokręcanie śrub do końca, dopóki cały zestaw nie zostanie poprawnie umieszczony i wyrównany na motocyklu.

Elementy zestawu

Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w instrukcji:

• 1: Płyta montażowa (1 szt.)
• 2: Tuleja dystansowa Ø16 Ø9 x 15 (2 szt.)
• 3: Podkładka Ø6 (2 szt.)
• 4: Nakrętka M6 (2 szt.)
• 5: Śruba M6 x 45 (2 szt.)
• 6: Tuleja dystansowa Ø18 Ø11 x 45 (2 szt.)
• 7: Podkładka Ø8 (2 szt.)
• 8: Śruba M8 x 75 (2 szt.)

Instrukcja montażu

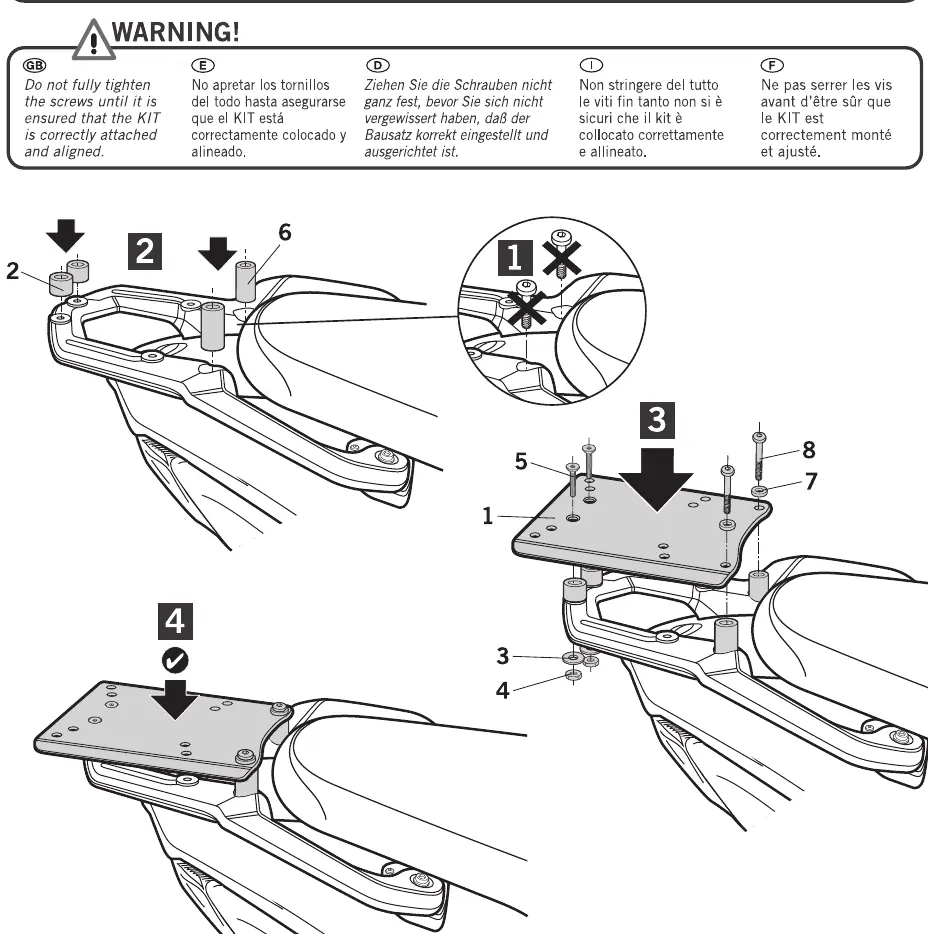

1. Przygotowanie punktów montażowych: Umieść tuleje dystansowe (elementy 2 oraz 6) w odpowiednich punktach montażowych na motocyklu zgodnie z rysunkiem.
2. Montaż płyty: Nałóż płytę montażową (1) na przygotowane punkty. Użyj śrub (8) oraz podkładek (7) od góry, a od spodu zabezpiecz całość podkładkami (3) i nakrętkami (4).
3. Wyrównanie i dokręcenie: Upewnij się, że zestaw jest poprawnie wypoziomowany i wyrównany. Dopiero po upewnieniu się, że wszystko pasuje, dokręć wszystkie śruby do końca.
