Instrukcja obsługi oprawy LED Shada 1110IM 6W
Poznaj instrukcję obsługi i montażu oprawy LED Shada 1110IM 6W. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody i dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ta instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, instalacji elektrycznej oraz konserwacji oprawy LED Shada 1110Im. str. 1, 2
Najważniejsze czynności
- Montaż oprawy str. 1
- Czyszczenie i konserwacja str. 2
Pierwsze uruchomienie
- Instalacja elektryczna i montaż str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 6W | Pobór mocy oprawy | str. 1 |
| Napięcie | 220-240V~ | Napięcie zasilania | str. 1 |
| Częstotliwość | 50/60Hz | Częstotliwość prądu | str. 1 |
| Natężenie | 52mA | Natężenie prądu | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja techniczna str. 1
- Instrukcje bezpieczeństwa i konserwacji str. 2
Spis treści
Najważniejsze informacje z instrukcji
Oprawa LED Shada 1110IM to oświetlenie o mocy 6W, emitujące światło o neutralnej barwie (4000K). Urządzenie jest przeznaczone do użytku wewnętrznego. Ważne: Źródło światła w tej oprawie nie jest wymienne. W przypadku awarii lub końca żywotności należy wymienić całą oprawę.

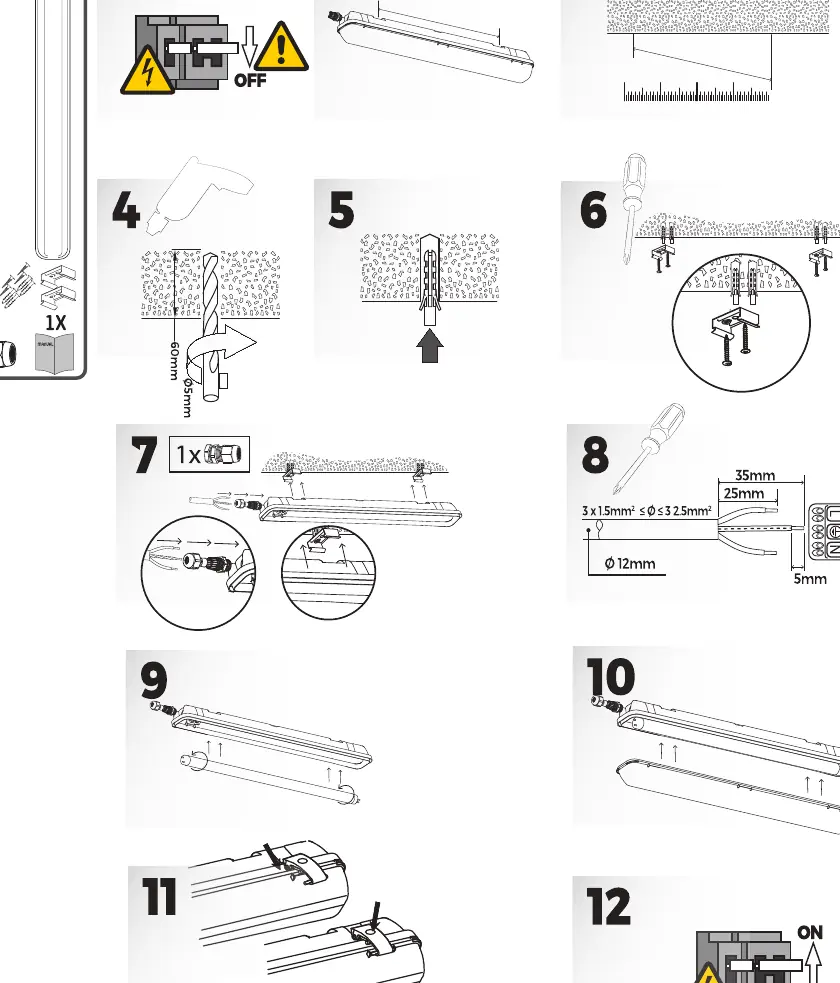

Montaż i instalacja
Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne. Instalacja powinna być przeprowadzona zgodnie z poniższymi krokami:
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Zaznacz punkty montażowe na powierzchni.
- Wywierć otwory w zaznaczonych miejscach.
- Włóż kołki rozporowe do otworów.
- Przykręć uchwyty montażowe do powierzchni.
- Przygotuj przewody zasilające (zdejmij izolację).
- Podłącz przewody zasilające do kostki przyłączeniowej oprawy.
- Zabezpiecz przewody w uchwycie.
- Zatrzaśnij oprawę w uchwytach montażowych.
- Upewnij się, że oprawa jest stabilnie zamocowana.
- Podłącz zasilanie.
- Włącz zasilanie i sprawdź działanie.
Czyszczenie i konserwacja
Do czyszczenia oprawy należy używać wyłącznie suchej, miękkiej szmatki. Nie stosować środków ściernych ani rozpuszczalników, które mogą uszkodzić powierzchnię urządzenia. Przed czyszczeniem zawsze upewnij się, że zasilanie jest wyłączone.
Utylizacja
Zużyty sprzęt elektryczny i elektroniczny należy utylizować zgodnie z lokalnymi przepisami. Nie wyrzucać oprawy do zwykłych pojemników na odpady komunalne. Należy przekazać ją do punktu zbiórki zużytego sprzętu elektrycznego.
Informacje o producencie
SHADA B.V.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy przewody w kostce przyłączeniowej są poprawnie i stabilnie podłączone.
Źródło światła jest niewymienne. W przypadku awarii należy wymienić całą oprawę na nową.
Przed użyciem
- Upewnij się, że napięcie w sieci wynosi 220-240V~.
- Wyłącz zasilanie przed rozpoczęciem prac montażowych.
- Przygotuj wiertarkę, wkrętak oraz narzędzia do obróbki przewodów.
- Sprawdź, czy powierzchnia montażowa jest stabilna.
