Instrukcja obsługi przetwornicy samochodowej Sharper Image 150W
Dowiedz się, jak bezpiecznie korzystać z przetwornicy samochodowej Sharper Image 150W (207709). Instrukcja zawiera opis obsługi, znaczenie diod LED, parametry techniczne oraz wskazówki dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przetwornica Sharper Image 150W służy do zasilania urządzeń elektrycznych w samochodzie poprzez gniazdo zapalniczki 12V DC. Urządzenie oferuje gniazdo AC (110V) oraz dwa porty USB (5V/2.4A i Quick Charge 3.0). Pamiętaj, że przetwornica jest przeznaczona wyłącznie do instalacji 12V i nie należy jej używać w pojazdach z instalacją 24V.
Opis urządzenia
Urządzenie posiada trwałą aluminiową obudowę oraz wbudowany wentylator chłodzący, który uruchamia się automatycznie, gdy temperatura urządzenia osiągnie 38°C (100°F). Na panelu przednim znajduje się gniazdo AC, porty USB, wskaźnik LED oraz włącznik.
Obsługa
- Podłącz przetwornicę do gniazda zapalniczki w samochodzie.
- Włącz urządzenie za pomocą przełącznika ON/OFF.
- Dioda wskaźnika powinna krótko zaświecić na czerwono, a następnie zmienić kolor na niebieski (tryb gotowości).
- Podłącz swoje urządzenie elektryczne lub mobilne.
- Po zakończeniu użytkowania wyłącz przetwornicę i odłącz urządzenie.
Znaczenie diod LED
- Brak światła: Brak zasilania lub uszkodzenie przetwornicy.
- Ciągłe niebieskie światło: Urządzenie w trybie gotowości lub w użyciu.
- Ciągłe czerwone światło: Automatyczne wyłączenie bezpieczeństwa (np. przeciążenie, przegrzanie).
Bezpieczeństwo
- Urządzenie przeznaczone wyłącznie do instalacji 12V DC.
- Dla optymalnej wydajności zaleca się podłączanie urządzeń o mocy poniżej 120W, choć dopuszczalne jest 150W.
- Unikaj umieszczania przetwornicy w pełnym słońcu lub w pobliżu materiałów wrażliwych na ciepło.
- Nagrzewanie się obudowy podczas pracy jest zjawiskiem normalnym.
Dane techniczne
- Moc wyjściowa: 150W
- Napięcie wejściowe: 12V DC
- Napięcie wyjściowe: 110V AC ± 10%
- Częstotliwość: 60Hz ± 2Hz
- Kształt fali: Modyfikowana sinusoida
- Zabezpieczenia: Przeciążeniowe (180W), zwarciowe, przepięciowe (16V), podnapięciowe (10V), termiczne (65°C)
Kontakt
W przypadku pytań prosimy o kontakt z działem obsługi klienta pod numerem 1 (877) 210-3449 (dostępni od poniedziałku do piątku, 9:00 - 18:00 ET).
Informacje o producencie
Sharper Image
Praktyczna pomoc
Typowe problemy
Dioda świeci na czerwono
Urządzenie weszło w tryb automatycznego wyłączenia bezpieczeństwa. Sprawdź, czy nie doszło do przeciążenia, zwarcia lub przegrzania.
Brak światła na diodzie
Sprawdź, czy wtyczka jest poprawnie osadzona w gnieździe zapalniczki i czy gniazdo dostarcza zasilanie.
Przed użyciem
- Upewnij się, że instalacja samochodowa ma napięcie 12V (nie 24V).
- Sprawdź, czy moc podłączanego urządzenia nie przekracza 150W (zalecane poniżej 120W).
- Upewnij się, że przetwornica ma zapewnioną odpowiednią wentylację.
- Sprawdź, czy wtyczka jest czysta i poprawnie włożona do gniazda.
Parametry w praktyce
- Modified Sine Wave
- Kształt fali wyjściowej, odpowiedni dla większości ładowarek i prostych urządzeń elektronicznych.
Ilustracje i schematy

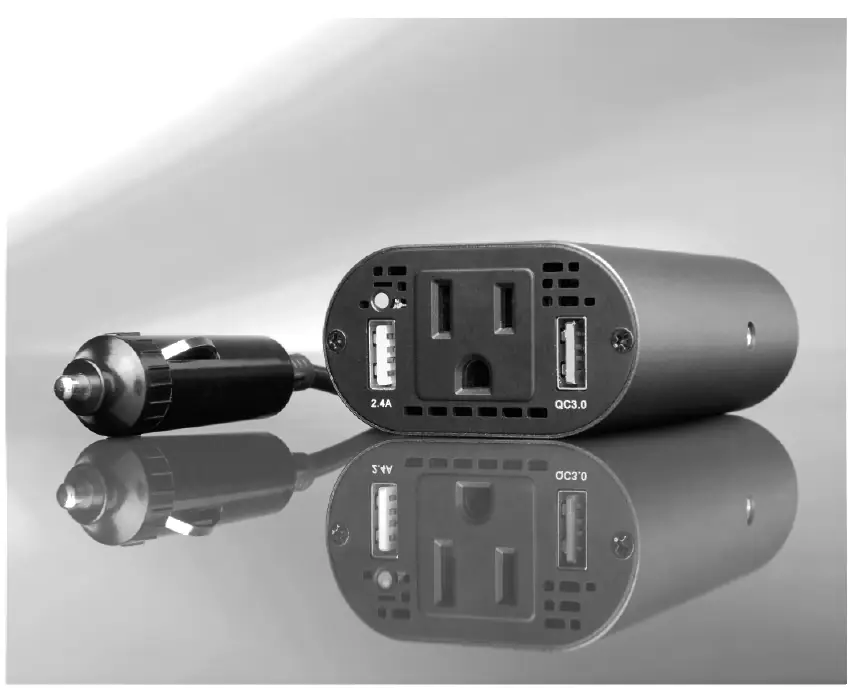

- Panel przedni zawiera gniazdo AC, port USB 2.4A oraz port szybkiego ładowania QC 3.0.
- Włącznik znajduje się na boku obudowy, obok wejścia zasilania.
Zgodność modelu
- Urządzenie nie jest kompatybilne z instalacjami 24V (np. w niektórych ciężarówkach).
- Port QC 3.0 służy do szybkiego ładowania kompatybilnych urządzeń mobilnych.
