Instrukcja obsługi sterownika ściemniania Shelly Plus 0-10V Dimmer
Szybki przewodnik po instalacji i konfiguracji sterownika Shelly Plus 0-10V Dimmer. Dowiedz się, jak bezpiecznie podłączyć urządzenie, skonfigurować wejścia S1/S2 oraz zintegrować je z siecią Wi-Fi.
Spis treści
Najważniejsze informacje z instrukcji
Shelly Plus 0-10V Dimmer to inteligentny sterownik przeznaczony do zarządzania obwodami elektrycznymi 0-10V. Urządzenie może być montowane w standardowych puszkach ściennych za gniazdkami lub przełącznikami. Uwaga: Urządzenie nie jest przeznaczone do bezpośredniego sterowania oświetleniem LED, lecz do sterowania sterownikami (driverami) LED obsługującymi sygnał 0-10V.
Bezpieczeństwo
- Montaż musi być wykonany przez wykwalifikowanego elektryka.
- Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone (sprawdź za pomocą próbnika napięcia lub multimetru).
- Urządzenie musi być zabezpieczone wyłącznikiem nadprądowym zgodnie z normą EN60898-1 (charakterystyka B lub C, max 2A).
- Nie używaj przycisków ani przełączników z wbudowaną diodą LED lub lampką kontrolną.
Montaż i podłączenie

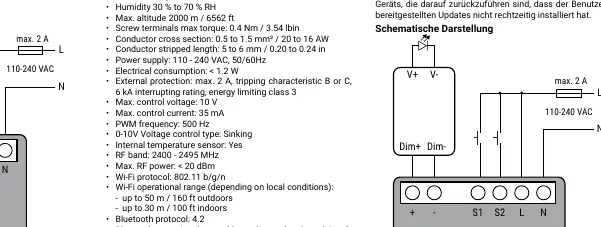

Schemat połączeń znajduje się w sekcji Schematic w instrukcji. Podstawowe kroki:
- Podłącz wyjście dodatnie (+) urządzenia do wejścia dodatniego sterownika LED 0-10V.
- Podłącz wyjście ujemne (-) urządzenia do wejścia ujemnego sterownika LED 0-10V.
- Podłącz przewód fazowy (L) do zacisku L urządzenia.
- Podłącz przewód neutralny (N) do zacisku N urządzenia.
- Podłącz przełączniki lub przyciski do zacisków S1 i S2 oraz przewodu fazowego.
Urządzenie obsługuje tryb pojedynczego lub podwójnego przycisku oraz tryb pojedynczego przełącznika. W trybie pojedynczego wejścia, zacisk S2 pozostaje niepodłączony.
Pierwsze uruchomienie
Urządzenie można skonfigurować za pomocą aplikacji mobilnej Shelly Smart Control lub poprzez wbudowany interfejs webowy (dostępny pod adresem http://192.168.33.1 po połączeniu się z punktem dostępowym urządzenia). Urządzenie może pracować samodzielnie w lokalnej sieci Wi-Fi lub być zintegrowane z usługami chmurowymi.
Dane techniczne
- Zasilanie: 110-240 VAC, 50/60Hz
- Pobór mocy: poniżej 1,2 W
- Maksymalne napięcie sterowania: 10 V
- Maksymalny prąd sterowania: 35 mA
- Częstotliwość PWM: 500 Hz
- Łączność: Wi-Fi 802.11 b/g/n oraz Bluetooth 4.2
- Wymiary: 37x42x16 mm
Informacje o producencie
Shelly Group AD
Praktyczna pomoc
Typowe problemy
Brak reakcji oświetlenia
Sprawdź, czy sterownik LED 0-10V jest poprawnie podłączony do wyjść (+) i (-) urządzenia oraz czy zasilanie sterownika LED jest włączone.
Nieprawidłowe działanie przełączników
Upewnij się, że nie używasz przełączników z podświetleniem LED lub neonowym, które mogą zakłócać pracę urządzenia.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed montażem.
- Sprawdź, czy używasz odpowiedniego zabezpieczenia nadprądowego (max 2A).
- Przygotuj przewody (zalecane sztywne jednożyłowe lub linki z tulejkami).
- Upewnij się, że sterownik LED obsługuje standard 0-10V.
- Sprawdź, czy w puszce ściennej jest wystarczająco dużo miejsca na montaż urządzenia.
Parametry w praktyce
- 0-10V Sinking
- Metoda sterowania napięciem, w której urządzenie pobiera prąd z obwodu sterującego.
- PWM frequency 500 Hz
- Częstotliwość modulacji szerokości impulsu, zapewniająca płynne ściemnianie.
- Max control current 35 mA
- Maksymalny prąd, jaki urządzenie może obsłużyć na wyjściu sterującym 0-10V.
Ilustracje i schematy
- L: Zacisk fazowy (110-240 VAC)
- N: Zacisk neutralny
- S1/S2: Zaciski wejściowe dla przełączników
- +/-: Wyjścia sterujące 0-10V dla drivera LED
Zgodność modelu
- Urządzenie nie jest przeznaczone do bezpośredniego sterowania lampami LED.
- Wymaga zewnętrznego sterownika (drivera) LED 0-10V.
- Współpracuje z systemami automatyki domowej przez HTTP, MQTT, UDP.
