Czujnik temperatury zewnętrznej Siemens 100K Ohm
Instrukcja montażu i podłączenia zewnętrznego czujnika temperatury Siemens 100K Ohm. Dowiedz się, jak poprawnie zainstalować urządzenie, aby zapewnić precyzyjne pomiary w systemach sterowania.
Spis treści
Opis produktu
Czujnik temperatury zewnętrznej Siemens 100K Ohm służy do dostarczania sygnału wejściowego dla systemów sterowania temperaturą. Urządzenie pracuje w zakresie temperatur od 0°F do 120°F (-18°C do 49°C).
Wymagania wstępne i montaż
Przed przystąpieniem do instalacji należy upewnić się, że przewody sterownicze zostały doprowadzone do puszki instalacyjnej w pobliżu miejsca montażu. Preferowaną lokalizacją jest północna strona budynku, w miejscu zacienionym, chronionym przed bezpośrednim nasłonecznieniem oraz przeciągami z wywiewów powietrza.
W zależności od odległości między puszką montażową a końcem kolanka instalacyjnego, stosuje się dwie metody montażu:

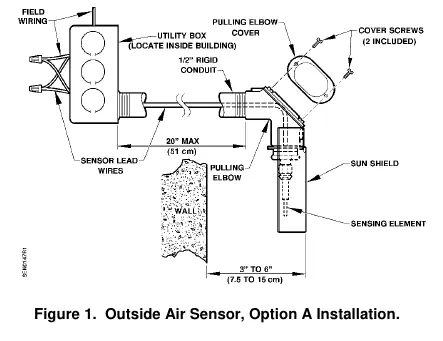

- Opcja A: Stosowana, gdy odległość jest mniejsza niż 22 cale (56 cm). Czujnik montuje się bezpośrednio na sztywnym przewodzie instalacyjnym, dbając o to, aby osłona była skierowana w dół.

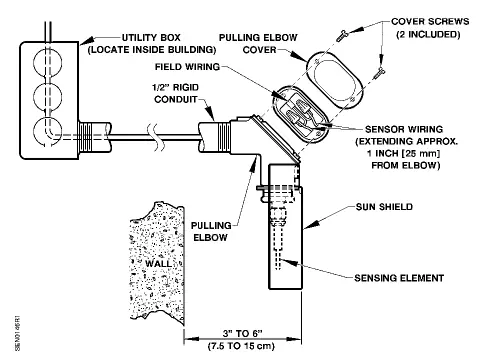

- Opcja B: Stosowana, gdy odległość przekracza 22 cale (56 cm). Wymaga zdjęcia pokrywy kolanka, przycięcia nadmiaru przewodów czujnika i połączenia ich z okablowaniem polowym wewnątrz kolanka.
W obu przypadkach czujnik musi znajdować się w odległości od 3 do 6 cali (7,5 do 15 cm) od ściany budynku.
Bezpieczeństwo i podłączenie
Wszelkie prace elektryczne muszą być zgodne z lokalnymi przepisami oraz krajowymi normami elektrycznymi. W przypadku wymiany istniejącego czujnika, przed rozpoczęciem prac należy odłączyć przewód sygnałowy dodatni (+) od płyty sterownika. Po zakończeniu montażu mechanicznego należy wykonać połączenia elektryczne zgodnie ze schematem okablowania. Należy pamiętać, że niektóre sterowniki Siemens mogą wymagać dodatkowego uziemienia ekranu przewodu.
