Instrukcja obsługi obiektywu Sigma 100-400mm F5-6.3 DG OS HSM
Szybki przewodnik po obsłudze obiektywu Sigma 100-400mm F5-6.3 DG OS HSM. Dowiedz się, jak korzystać z autofokusa, stabilizacji obrazu OS, ogranicznika ostrości oraz jak poprawnie zamontować osłonę przeciwsłoneczną.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące obsługi obiektywu Sigma 100-400mm F5-6.3 DG OS HSM. Obiektyw wyposażony jest w zaawansowane funkcje, takie jak stabilizacja optyczna (OS), ogranicznik zakresu ostrzenia oraz możliwość personalizacji ustawień za pomocą stacji dokującej USB DOCK.
Opis urządzenia
Obiektyw posiada pierścień zoomu, pierścień ostrości, skalę odległości, przełącznik trybu ostrości (AF/MO/M), przełącznik ogranicznika ostrości, przełącznik stabilizacji (OS) oraz przełącznik trybu użytkownika (Custom Mode). W zestawie znajduje się osłona przeciwsłoneczna typu bagnetowego.
Montaż i podłączenie
Obiektyw montuje się do korpusu aparatu w standardowy sposób. Należy dbać o czystość styków elektrycznych na bagnecie. Podczas zmiany obiektywu zaleca się trzymanie go przednią soczewką do dołu, aby chronić tylne mocowanie.
Obsługa i ustawienia
- Autofokus i zoom: Ustaw przełącznik na obiektywie w pozycji AF. W trybie AF-S można ręcznie korygować ostrość po automatycznym ustawieniu, trzymając spust migawki wciśnięty do połowy.
- Full-time MF: Ustawienie przełącznika w pozycji MO pozwala na ręczne doostrzenie w dowolnym momencie podczas pracy autofokusa.
- Ogranicznik ostrości: Pozwala ograniczyć zakres pracy AF (FULL, 6m-nieskończoność, 1.6m-6m), co przyspiesza ustawianie ostrości.
- Stabilizacja OS: Tryb 1 służy do ogólnej stabilizacji, tryb 2 wykrywa ruchy pionowe (przydatne przy panoramowaniu). Wyłącz stabilizację, gdy aparat jest na statywie.
- Zoom Lock: Blokada zoomu zapobiega wysuwaniu się obiektywu podczas noszenia (ustaw zoom na 100mm przed zablokowaniem).
Konserwacja
Unikaj ekstremalnych temperatur i wilgoci. Do czyszczenia soczewek używaj miękkiej ściereczki lub papieru optycznego; nie stosuj rozpuszczalników organicznych. Obiektyw nie jest wodoodporny.
Praktyczna pomoc
Typowe problemy
Obiektyw wydaje dźwięki po wyłączeniu aparatu lub odłączeniu obiektywu.
Jest to normalne zjawisko wynikające z pracy mechanizmu stabilizacji obrazu (OS) w momencie odcięcia zasilania.
Stabilizacja obrazu (OS) nie działa w aparacie Canon.
Stabilizacja OS nie współpracuje z analogowymi lustrzankami Canon, z wyjątkiem modelu EOS-1V.
Obiektyw wysuwa się samoczynnie podczas noszenia.
Użyj przełącznika Zoom Lock w pozycji 100mm, aby zablokować tubus.
Przed użyciem
- Upewnij się, że przełącznik OS jest w pozycji OFF przed montażem lub demontażem obiektywu.
- Sprawdź czystość styków elektrycznych na bagnecie.
- W przypadku użycia filtra polaryzacyjnego, wybierz typ kołowy (circular).
- Jeśli używasz statywu, wyłącz stabilizację OS.
Parametry w praktyce
- Minimalna odległość ostrzenia
- 1.6m - najbliższa odległość, z której obiektyw może ustawić ostrość.
- Średnica filtra
- 67mm - rozmiar gwintu dla filtrów nakręcanych.
Ilustracje i schematy

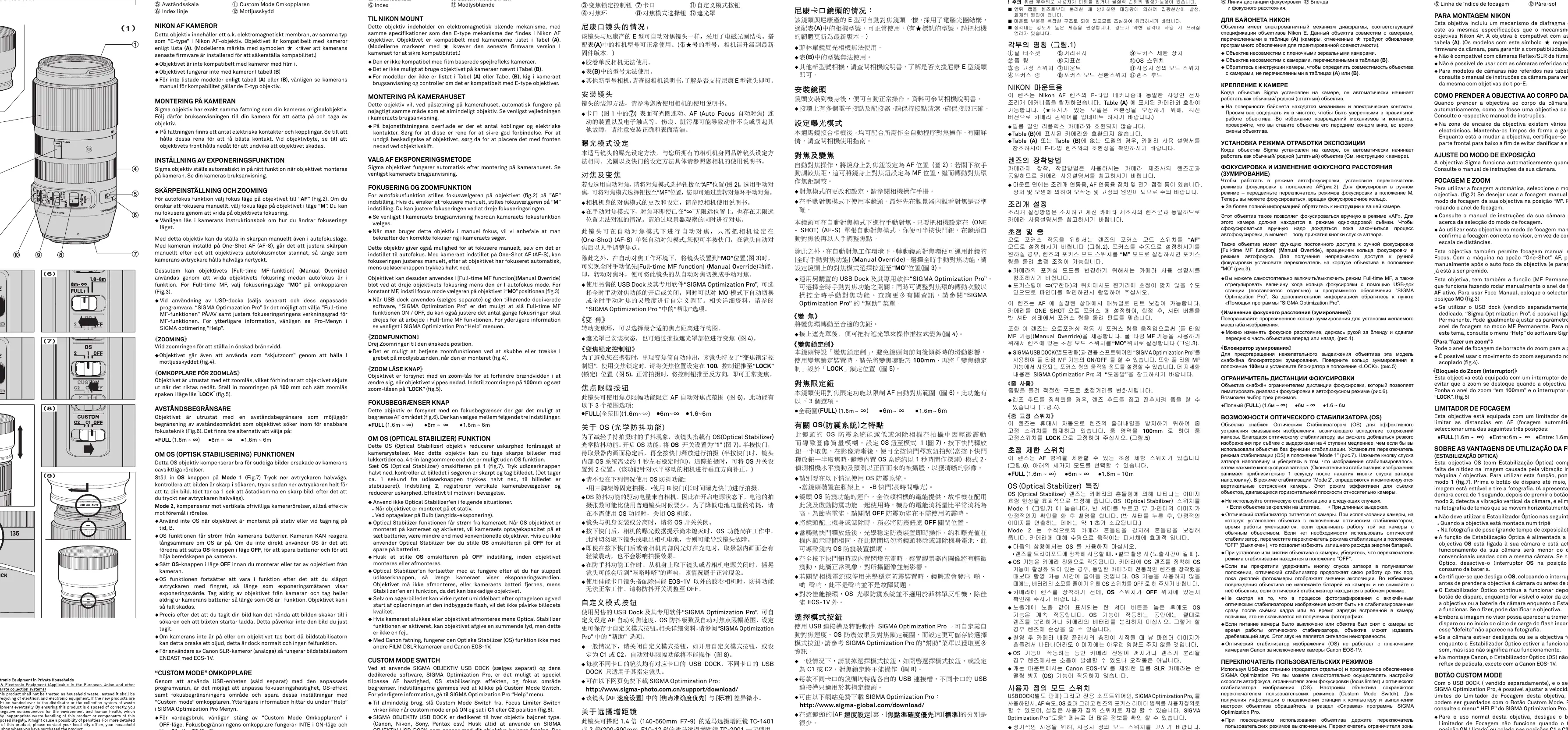

- Rysunek 1: Rozmieszczenie elementów sterujących na obiektywie.
- Rysunek 6: Przełącznik ogranicznika ostrości (Focus Limiter).
- Rysunek 7: Przełącznik trybów stabilizacji OS.
- Rysunek 9: Montaż osłony przeciwsłonecznej.
Zgodność modelu
- Współpraca z telekonwerterami Sigma TC-1401 i TC-2001 (tylko ręczne ustawianie ostrości).
- Wymaga stacji dokującej USB DOCK dedykowanej dla danego mocowania.
- Modele Nikon oznaczone symbolem wymagają najnowszej wersji firmware aparatu.
