Instrukcja obsługi lampy sufitowej Signature Hardware Turnberry 1-Light

Najważniejsze informacje z instrukcji

Przed przystąpieniem do instalacji lampy sufitowej Signature Hardware Turnberry 1-Light należy bezwzględnie wyłączyć zasilanie główne w skrzynce bezpiecznikowej. Producent zaleca skorzystanie z usług profesjonalnego elektryka, jeśli użytkownik nie posiada doświadczenia w montażu opraw oświetleniowych. Należy przestrzegać lokalnych przepisów budowlanych i instalacyjnych. W przypadku stwierdzenia uszkodzeń produktu po rozpakowaniu, należy skontaktować się z obsługą klienta Signature Hardware poprzez czat na stronie internetowej lub e-mail.

Elementy zestawu

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie niezbędne elementy:

• 3x złączki przewodów (Wire Connectors)
• 2x śruby do puszki przyłączeniowej (Outlet Box Screws)
• 2x śruby montażowe (Mounting Screws)
• 1x śruba uziemiająca (Ground Screw)
• 1x płytka montażowa (Mounting plate)
• 2x nakrętki kołpakowe (Cap Nuts)
• 1x nakrętka kołpakowa (Cap nut)
• 1x podkładka gumowa (Rubber washer)

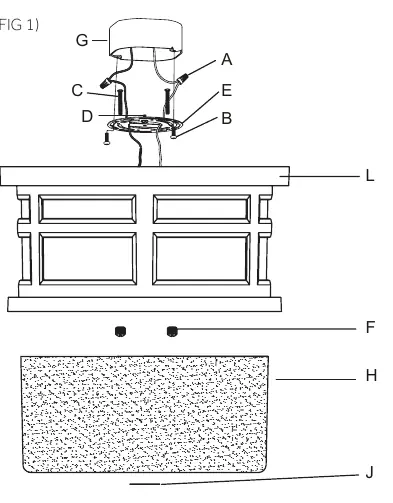

Instalacja krok po kroku

1. Wyłącz zasilanie w wyłączniku automatycznym i zdemontuj starą oprawę oświetleniową wraz z poprzeczką.
2. Ostrożnie rozpakuj nową lampę i rozłóż wszystkie części na czystej powierzchni, aby uniknąć zgubienia drobnych elementów.
3. Przymocuj płytkę montażową (E) do puszki przyłączeniowej (G) (brak w zestawie) za pomocą dwóch dostarczonych śrub (B).
4. Podłącz przewody elektryczne zgodnie z instrukcją (patrz sekcja Podłączenie przewodów).
5. Zamocuj klatkę (L) do płytki montażowej (E) i zabezpiecz ją nakrętką kulistą (F).
6. Zamontuj klosz (H) do klatki (L), a następnie zabezpiecz go podkładką gumową (J) i nakrętką kołpakową (I).

Podłączenie przewodów

Podłącz przewody elektryczne w następujący sposób:

• Podłącz czarny przewód z lampy do czarnego (fazowego) przewodu w puszce.
• Podłącz biały przewód z lampy do białego (neutralnego) przewodu w puszce.
• Upewnij się, że wszystkie złączki są dobrze dokręcone. Możesz dodatkowo zabezpieczyć połączenia taśmą izolacyjną.
• Jeśli puszka posiada przewód uziemiający (zielony lub miedziany), podłącz do niego przewód uziemiający lampy. W przeciwnym razie podłącz przewód uziemiający lampy bezpośrednio do płytki montażowej za pomocą dołączonej zielonej śruby.
• Starannie umieść wszystkie połączenia wewnątrz puszki przyłączeniowej.

Czyszczenie i konserwacja

Aby wyczyścić lampę, przetrzyj ją wilgotną szmatką. Nie używaj środków czyszczących o właściwościach ściernych ani zawierających alkohol. Przed czyszczeniem lub wymianą żarówki zawsze wyłącz zasilanie główne. Pamiętaj, że elementy szklane są delikatne i wymagają ostrożności podczas obsługi.
