Instrukcja obsługi extendera HDMI SIIG 1x8 CE-H25G11-S1
Szybki przewodnik po instalacji i obsłudze extendera HDMI SIIG 1x8 (CE-H25G11-S1). Dowiedz się, jak podłączyć nadajnik i odbiorniki, skonfigurować sygnał IR oraz wykorzystać połączenie kaskadowe.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie pozwala na przesyłanie sygnału HDMI na odległość do 120 metrów za pomocą kabla CAT6, obsługując rozdzielczość 1080p@60Hz. str. 1
Najważniejsze czynności
- Podłącz źródło HDMI do nadajnika, a odbiorniki do telewizorów za pomocą kabli HDMI. str. 2
Konserwacja i reset
- Użyj przycisku Reset na nadajniku lub odbiorniku w razie problemów z połączeniem. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 120m | Maksymalny zasięg transmisji | str. 1 |
| Rozdzielczość | 1080p@60Hz | Obsługiwana rozdzielczość | str. 1 |
Gdzie szukać w PDF
- Opis urządzenia i funkcje str. 1
- Schemat połączeń i wsparcie str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ten dokument to skrócona instrukcja obsługi extendera HDMI SIIG 1x8 (model CE-H25G11-S1). Urządzenie umożliwia przesyłanie sygnału HDMI na odległość do 120 metrów przy użyciu kabla CAT6. Obsługuje rozdzielczość 1080p przy 60Hz oraz funkcję IR pass back.
Opis urządzenia
Nadajnik (Transmitter): Posiada przycisk Reset, wejście HDMI, port IR blaster, 8 wyjść RJ45 oraz wejście zasilania 12V.
Odbiornik (Receiver): Posiada przycisk Reset, wyjście HDMI, wejście IR, wejście zasilania 5V oraz wskaźniki LED (zasilanie, sygnał HDMI, transmisja danych, połączenie sieciowe).
Instalacja i podłączenie

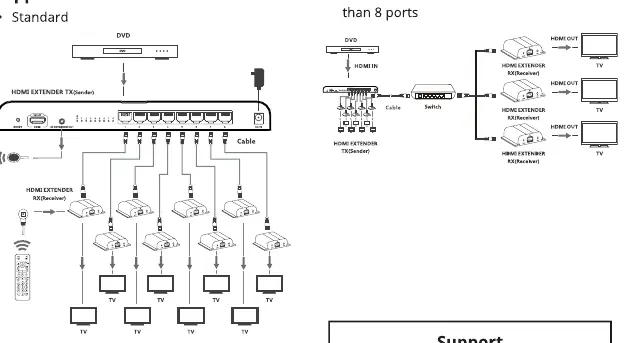

Urządzenie można podłączyć w trybie standardowym lub kaskadowym:
- Standard: Podłącz źródło HDMI do nadajnika, a następnie użyj kabli CAT6 do połączenia nadajnika z odbiornikami. Każdy odbiornik podłącz do telewizora za pomocą kabla HDMI.
- Kaskadowy: Możliwe jest użycie przełącznika LAN (switcha) w celu rozszerzenia liczby odbiorników powyżej 8.
Dane techniczne
- Zasięg: do 120 metrów (393 stopy) przez kabel CAT6.
- Rozdzielczość: do 1080p przy 60Hz.
- Standardy: HDMI 1.3 oraz HDCP 1.2.
- Częstotliwość IR: 20-60kHz.
Wsparcie
W przypadku problemów technicznych odwiedź stronę http://www.siig.com/support
Oficjalne zasoby z instrukcji
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia kabli CAT6, upewnij się, że zasilacze 5V są podłączone do odbiorników, a zasilacz 12V do nadajnika.
Upewnij się, że nadajnik IR jest poprawnie umieszczony przed urządzeniem źródłowym, a odbiornik IR jest podłączony do odbiornika extendera.
Przed użyciem
- Upewnij się, że używasz kabli CAT6.
- Sprawdź, czy zasilacz 12V jest podłączony do nadajnika.
- Sprawdź, czy zasilacze 5V są podłączone do odbiorników.
