Instrukcja obsługi wentylatora Silverstone VISTA 120 ARGB

Szybki przewodnik instalacji i konfiguracji wentylatora Silverstone VISTA 120 ARGB. Dowiedz się, jak podłączyć zasilanie PWM, sterowanie oświetleniem ARGB oraz skonfigurować kontroler.

Spis treści

Najważniejsze informacje z instrukcji

Wentylator Silverstone VISTA 120 ARGB to wydajny wentylator 120mm PWM z podświetleniem ARGB. Instrukcja zawiera schemat podłączenia kontrolera oraz kroki montażu w obudowie komputera. Urządzenie wymaga podłączenia zasilania SATA oraz odpowiednich złączy na płycie głównej dla funkcji PWM i ARGB.

Opis złączy i kontrolera

Kontroler wentylatora posiada następujące złącza i przyciski:

A: 4-pinowe złącze wentylatora (PWM).
B: Złącze ARGB 4-1 pin (męskie).
C: Złącze ARGB 4-1 pin (żeńskie).
a: Złącze 2-pin (do podłączenia przycisku Reset obudowy w celu zmiany trybów oświetlenia).
b: Złącza ARGB 4-1 pin (do podłączenia urządzeń ARGB, każde obsługuje do 48 diod LED).
c: Przycisk Mode (krótkie naciśnięcie: zmiana trybu oświetlenia; długie naciśnięcie: przełączenie na tryb synchronizacji z płytą główną).
d: Złącze SATA (zasilanie kontrolera).
e: Złącze ARGB 4-1 pin (do synchronizacji z płytą główną).

Instrukcja montażu

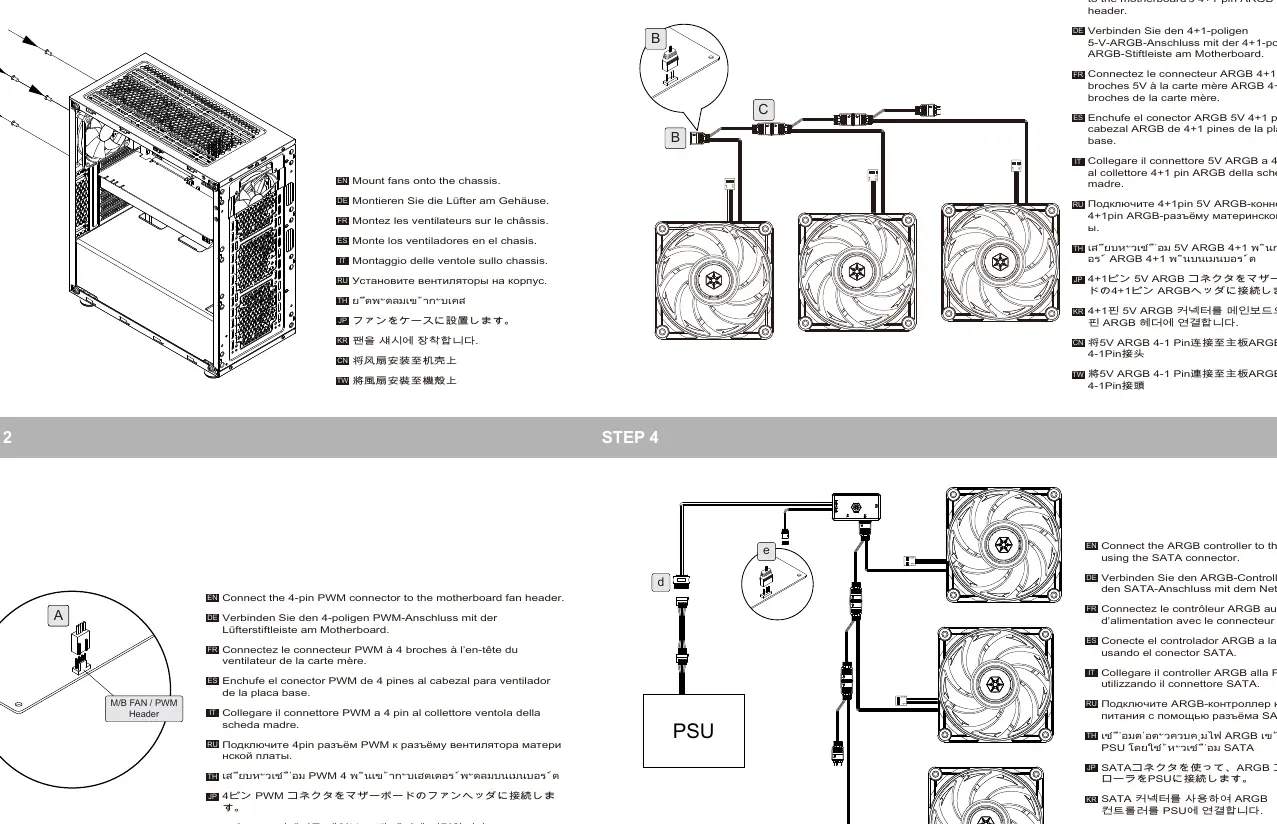

Montaż wentylatora: Zamontuj wentylatory w obudowie komputera.
Podłączenie PWM: Podłącz 4-pinowe złącze PWM wentylatora do odpowiedniego gniazda na płycie głównej (M/B FAN / PWM Header).
Podłączenie ARGB: Podłącz złącze 5V ARGB 4-1 pin do odpowiedniego gniazda ARGB na płycie głównej.
Zasilanie: Podłącz kontroler ARGB do zasilacza (PSU) za pomocą złącza SATA.

Praktyczna pomoc

Typowe problemy

Oświetlenie nie synchronizuje się z płytą główną.

Przytrzymaj przycisk 'Mode' (c) na kontrolerze przez dłuższy czas, aby przełączyć urządzenie w tryb synchronizacji z płytą główną.

Brak możliwości zmiany trybów oświetlenia przyciskiem na obudowie.

Upewnij się, że złącze 2-pin (a) jest poprawnie podłączone do przycisku Reset obudowy.

Przed użyciem

Sprawdź, czy płyta główna posiada wolne złącze 5V ARGB (3-pin).
Upewnij się, że masz wolne złącze zasilania SATA z zasilacza.
Przygotuj śruby montażowe odpowiednie dla Twojej obudowy.
Upewnij się, że wentylator jest zamontowany w odpowiednim kierunku przepływu powietrza.

Autor opracowania

Piotr Nowak

Analityk dokumentacji PDF

Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
