Niniejszy dokument dotyczy gniazda elektrycznego Simon K45 (ref. K06/6). Jest to element przeznaczony do instalacji w systemach Simon K45 oraz Simon 500 Cima. Gniazdo charakteryzuje się prądem znamionowym 10/16A i wymaga odpowiedniego przygotowania przewodów przed montażem.

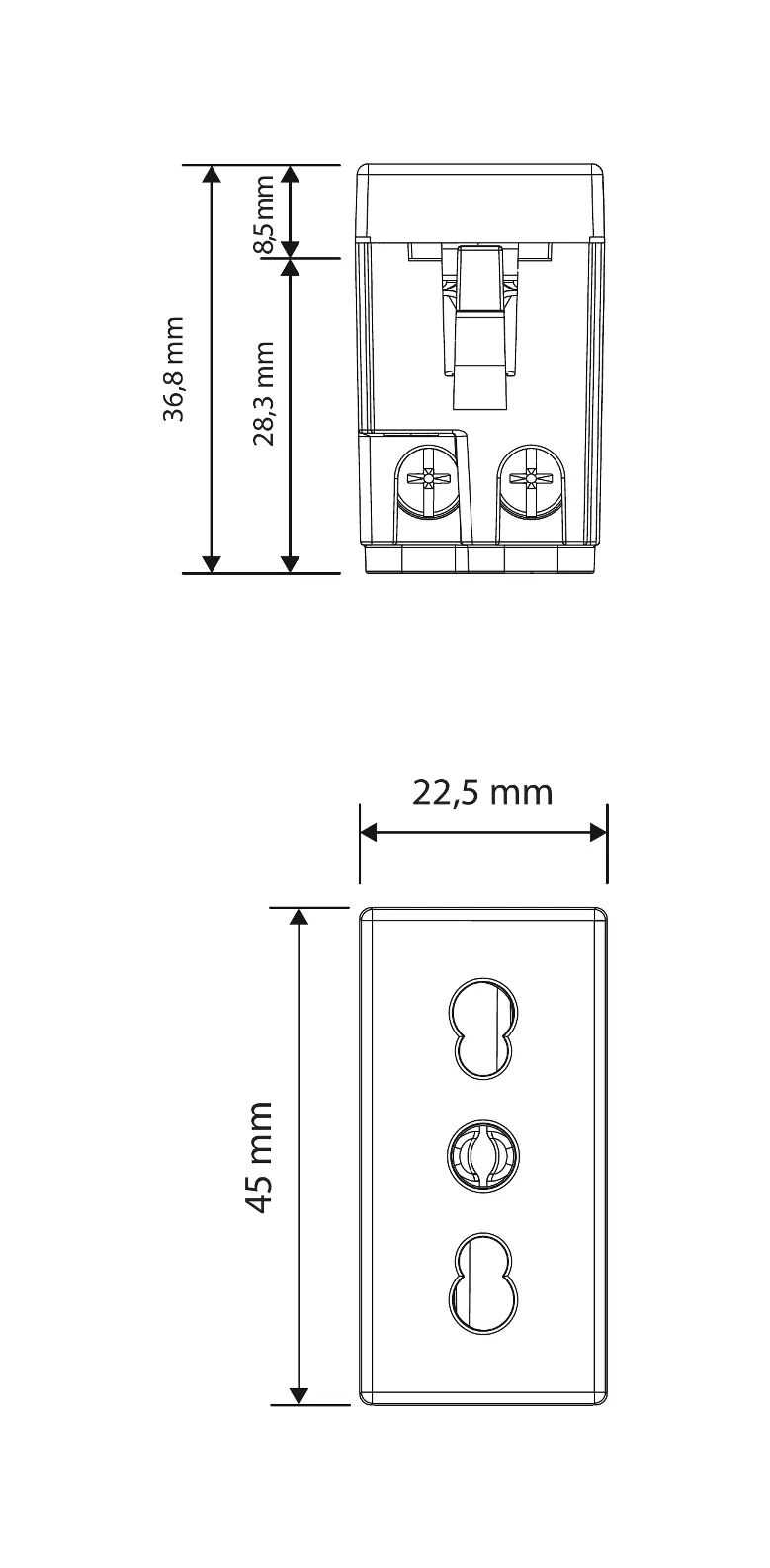

Opis urządzenia
Gniazdo Simon K45 to element w kolorze czerwonym, wykonany z tworzywa sztucznego. Posiada konstrukcję typu bipasso, co pozwala na obsługę różnych standardów wtyczek włoskich.
Instalacja i podłączenie
- Przygotowanie przewodu: Przed podłączeniem należy zdjąć izolację z przewodu na długości 12 mm.
- Typ połączenia: Zaciski śrubowe.
- Kompatybilność: Gniazdo jest kompatybilne z ramkami Simon K45 (montaż w ścianie, podłodze, suficie lub meblach). W przypadku systemu Simon 500 Cima wymagane jest użycie adaptera (ref. 50012088-030).
- Demontaż: Wyjmowanie gniazda z ramki powinno odbywać się wyłącznie przy użyciu odpowiednich narzędzi.
Dane techniczne
- Prąd znamionowy: 10/16 A
- Klasa szczelności: IP20
- Odporność ogniowa: +850 °C / 30 sekund (zgodnie z normą IEC 60695-10-2)
- Kolor: Czerwony (RAL 3002)
Konserwacja
Urządzenie należy czyścić wyłącznie miękką i suchą szmatką. Zabrania się stosowania detergentów ściernych oraz środków zawierających chlor, które mogą uszkodzić powierzchnię gniazda.
Informacje o producencie
Simon
Praktyczna pomoc
Typowe problemy
Demontaż musi być przeprowadzony przy użyciu odpowiedniego narzędzia, nie należy próbować wyjmować go ręcznie.
Gniazdo wymaga zastosowania dedykowanego adaptera (ref. 50012088-030) do poprawnego montażu w tym systemie.
Przed użyciem
- Sprawdź, czy instalacja jest zgodna z wymaganiami prądowymi 10/16A.
- Przygotuj przewody, zdejmując izolację na długości 12 mm.
- Upewnij się, że posiadasz odpowiedni adapter, jeśli montujesz gniazdo w systemie Simon 500 Cima.
- Przygotuj narzędzia niezbędne do dokręcenia zacisków śrubowych.
