Instrukcja obsługi gniazda Schuko z ładowarką USB-C 10,5W Simon 270

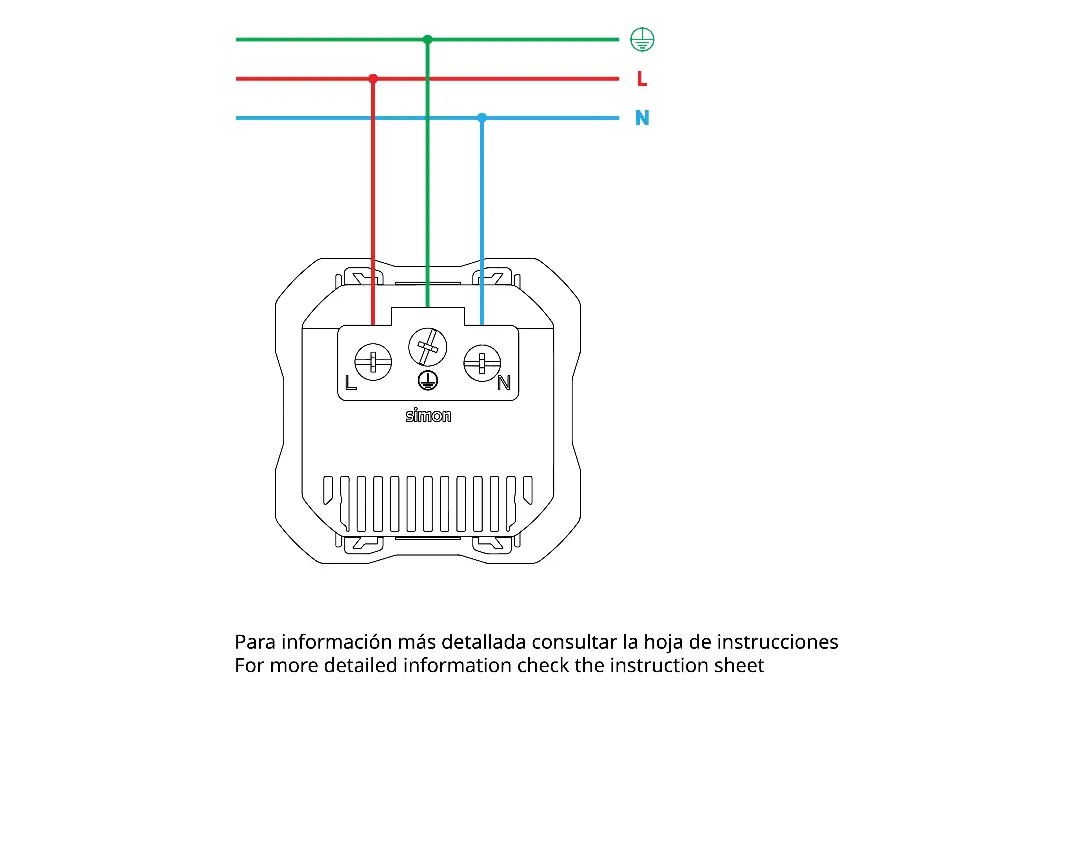

Szybki przewodnik po instalacji i parametrach technicznych gniazda Schuko Simon 270 z wbudowaną ładowarką USB-C 10,5W. Zawiera schemat podłączenia przewodów oraz wytyczne dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną oraz wytyczne dotyczące montażu gniazda Schuko 16A 250V~ wyposażonego w ładowarkę USB-C o mocy 10,5W z serii Simon 270. Urządzenie przeznaczone jest do montażu podtynkowego w instalacjach poziomych.
Opis urządzenia
Gniazdo łączy standardowe zasilanie 250V~ z funkcją ładowania urządzeń mobilnych przez port USB-C. Produkt wykonany jest z tworzywa sztucznego w kolorze miedzi i jest kompatybilny z ramkami serii Simon 270.
Instalacja i podłączenie
Montaż urządzenia powinien być przeprowadzony zgodnie z zasadami bezpieczeństwa dla instalacji elektrycznych. Gniazdo jest przystosowane do montażu podtynkowego (do puszek instalacyjnych). Dopuszczalny przekrój przewodu wynosi od 1,5 mm do 2,5 mm.
Konserwacja
Aby zachować urządzenie w dobrym stanie, należy przestrzegać następujących zasad:
- Czyścić wyłącznie miękką, suchą szmatką.
- Nie używać środków ściernych ani preparatów zawierających chlor.
Dane techniczne
- Napięcie zasilania: 250 V~
- Prąd znamionowy gniazda: 16 A
- Parametry wyjściowe USB: 5 Vdc, 2,1 A (10,5 W)
- Stopień ochrony: IP20
- Zakres temperatury pracy: 5 - 40 stopni Celsjusza
Informacje o producencie
Simon
Praktyczna pomoc
Typowe problemy
Sprawdź, czy gniazdo jest poprawnie podłączone do zasilania 250V~ oraz czy przewód USB jest sprawny.
Upewnij się, że używasz odpowiedniej ramki z serii Simon 270 i że puszka podtynkowa jest poprawnie osadzona.
Przed użyciem
- Sprawdź, czy przekrój przewodu mieści się w zakresie 1,5 - 2,5 mm.
- Upewnij się, że instalacja jest odłączona od napięcia przed rozpoczęciem prac.
- Zweryfikuj kompatybilność z ramką Simon 270.
- Przygotuj narzędzia do montażu podtynkowego.
