Niniejszy dokument zawiera specyfikację techniczną oraz schematy połączeń dla serii mechanizmów Simon 82 Concept. Dokument służy jako pomoc przy doborze osprzętu oraz podczas prac instalacyjnych, przedstawiając poprawne sposoby podłączenia różnych typów łączników w instalacji elektrycznej.
Specyfikacja techniczna
Podwójny łącznik Simon 82 Concept charakteryzuje się następującymi parametrami:
- Prąd znamionowy: 10 AX
- Wykończenie: Aluminium
- Funkcja wskaźnika: Brak
- Typ: Łącznik (nie jest to monoblok)
- Gwarancja: 3 lata
Kompatybilność
Produkt jest kompatybilny z następującymi seriami osprzętu Simon:
- Marcos Simon 82 Concept
- Simon 82 Detail
- Simon 82 Nature
- Simon 82

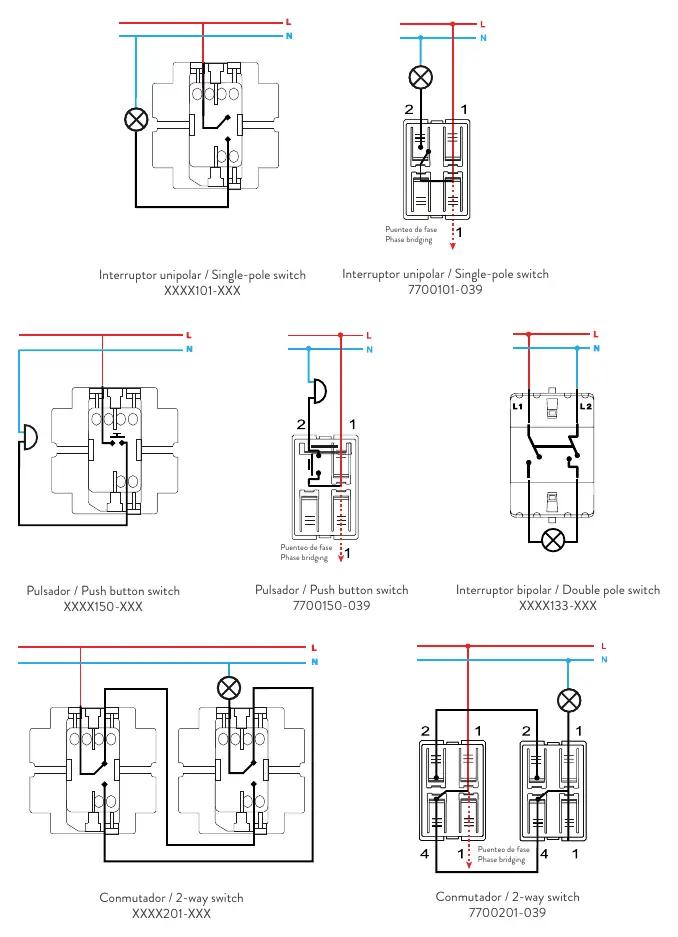

Schematy podłączenia
Dokument zawiera szczegółowe schematy dla różnych konfiguracji instalacji elektrycznej. Podczas montażu należy zwrócić uwagę na oznaczenia:
- L: Przewód fazowy (zasilanie).
- N: Przewód neutralny.
- Puenteo de fase (Phase bridging): Mostkowanie fazy, czyli połączenie zasilania między stykami.
Dostępne schematy obejmują:
- Łączniki unipolarne (pojedyncze)
- Łączniki bipolarne (podwójne)
- Łączniki typu conmutador (schodowe)
- Łączniki typu cruce (krzyżowe)
- Łączniki z podświetleniem (luminoso)

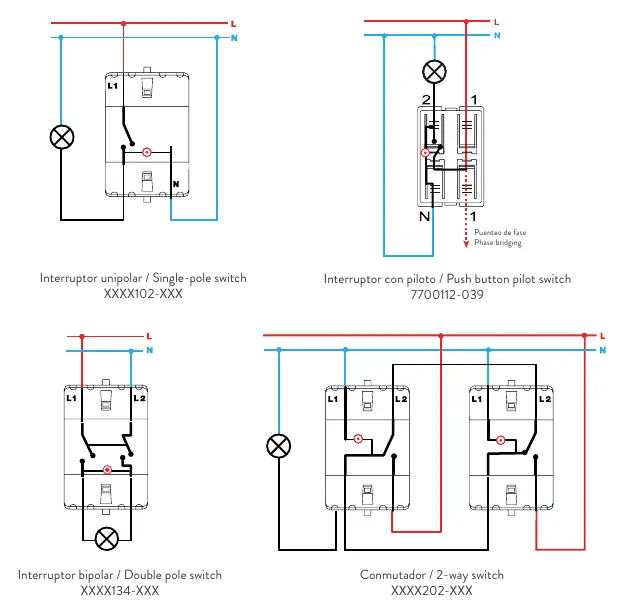

- Łączniki z pilotem (piloto)
- Pulsatory (przyciski)
Informacje o producencie
Simon
Praktyczna pomoc
Typowe problemy
Należy zidentyfikować typ mechanizmu (np. unipolar, bipolar, conmutador) i odnaleźć odpowiedni schemat na stronach 3-6 dokumentu, zwracając uwagę na mostkowanie fazy.
Łącznik jest w pełni kompatybilny z seriami Simon 82 Concept, Simon 82 Detail, Simon 82 Nature oraz Simon 82.
Przed użyciem
- Upewnij się, że napięcie w sieci elektrycznej zostało całkowicie odłączone przed rozpoczęciem prac.
- Zweryfikuj, czy wybrany model łącznika odpowiada wymaganiom instalacji (np. czy potrzebny jest łącznik schodowy, krzyżowy czy zwykły).
- Sprawdź, czy posiadana seria ramek jest kompatybilna z mechanizmem Simon 82 Concept.
- Przygotuj przewody zgodnie z oznaczeniami L (faza) i N (neutralny) widocznymi na schematach.
