Instrukcja montażu szafki metalowej Simonrack Simonlocker 180x30x50 cm
Kompletny przewodnik montażu szafki metalowej Simonrack Simonlocker 180x30x50 cm. Dowiedz się, jak krok po kroku złożyć szafkę, zidentyfikować części i poprawnie zamontować zamek.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szafka Simonlocker jest dostarczana w formie niezmontowanej. Montaż polega na połączeniu paneli bocznych, tylnych, półek oraz drzwi za pomocą śrub i elementów złącznych zgodnie z instrukcją obrazkową na stronie 2. str. 2
Najważniejsze czynności
- Montaż konstrukcji str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 180 x 30 x 50 cm | Wymiary zewnętrzne szafki | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu str. 2
Spis treści
Najważniejsze informacje z instrukcji
Szafka Simonrack Simonlocker 180x30x50 cm jest dostarczana w stanie niezmontowanym. Montaż wymaga samodzielnego złożenia konstrukcji z dostarczonych paneli i elementów złącznych. Przed przystąpieniem do pracy należy upewnić się, że zestaw zawiera wszystkie niezbędne części wymienione w instrukcji.
Lista części
Zestaw zawiera następujące elementy:
- A: Panel boczny
- B: Panel tylny
- C: Drzwi
- D: Półka z wieszakiem
- E: Dno/dach
- F: Krótki wałek drzwi
- G: Długi wałek drzwi
- H: Plastikowy ogranicznik
- I: Plastikowy ogranicznik
- J: Zamek
- K: Śruby
- L: Klucz imbusowy

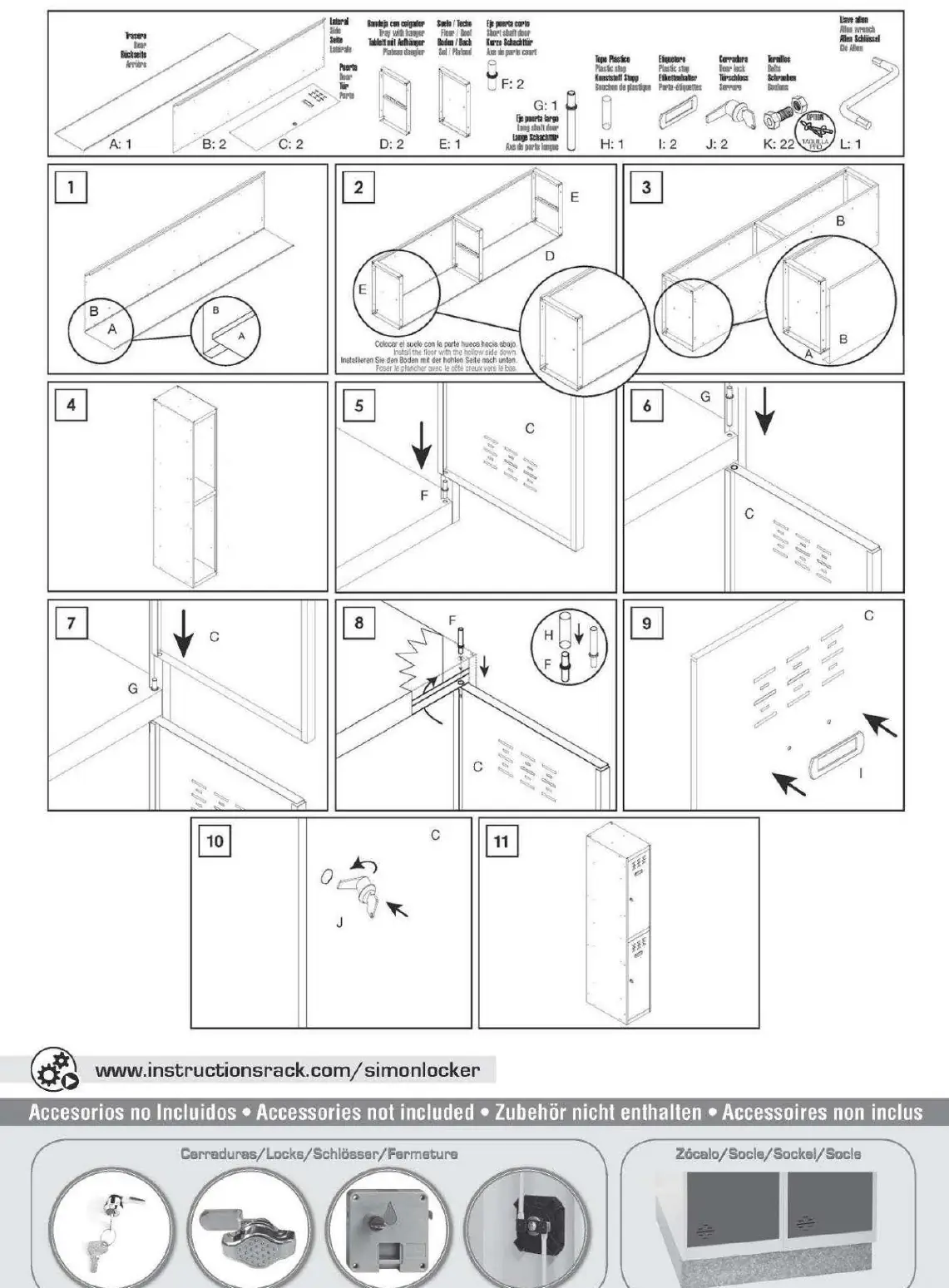

Montaż krok po kroku
- Połącz panele boczne (A) z tylnymi (B).
- Zamontuj dno i dach (E) do konstrukcji.
- Wsuń półkę (D) w odpowiednie miejsce.
- Zamontuj drzwi (C) używając wałków (F, G) oraz ograniczników (H, I).
- Zainstaluj zamek (J) w drzwiach.
- Dokręć wszystkie śruby (K) za pomocą klucza imbusowego (L).
Akcesoria dodatkowe
Instrukcja wskazuje na możliwość dokupienia akcesoriów, takich jak: zamki, cokoły, dachy skośne oraz systemy nóżek (locker stand).
Praktyczna pomoc
Typowe problemy
Upewnij się, że wałki (F, G) są poprawnie osadzone w ogranicznikach (H, I) i drzwi (C) są wypoziomowane.
Sprawdź zawartość opakowania przed montażem zgodnie z listą części (A-L). W razie braków skontaktuj się z dostawcą.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części (A-L)
- Przygotuj płaską powierzchnię do montażu
- Upewnij się, że masz wszystkie śruby (K) i klucz (L)
- Zidentyfikuj panele boczne (A) i tylne (B)
