Lista części i schematy Singer 14T970C - Instrukcja serwisowa

Najważniejsze informacje z instrukcji

Niniejszy dokument jest oficjalną listą części zamiennych oraz schematem budowy maszyny do szycia Singer 14T970C. Zawiera szczegółowe rysunki techniczne (eksplodowane widoki) oraz tabele z numerami katalogowymi poszczególnych komponentów, co jest niezbędne do poprawnej identyfikacji i zamawiania części serwisowych.

Jak korzystać z listy części

Każda sekcja dokumentu (oznaczona literami od A do O) zawiera rysunek techniczny z ponumerowanymi elementami oraz odpowiadającą mu tabelę. Aby zidentyfikować część:

• Znajdź odpowiednią sekcję na rysunku.
• Zidentyfikuj numer elementu na schemacie.
• Sprawdź numer części (PART NO.) w tabeli obok rysunku.
• Użyj tego numeru przy zamawianiu części zamiennych.

Przegląd sekcji maszyny

Dokument obejmuje następujące podzespoły:

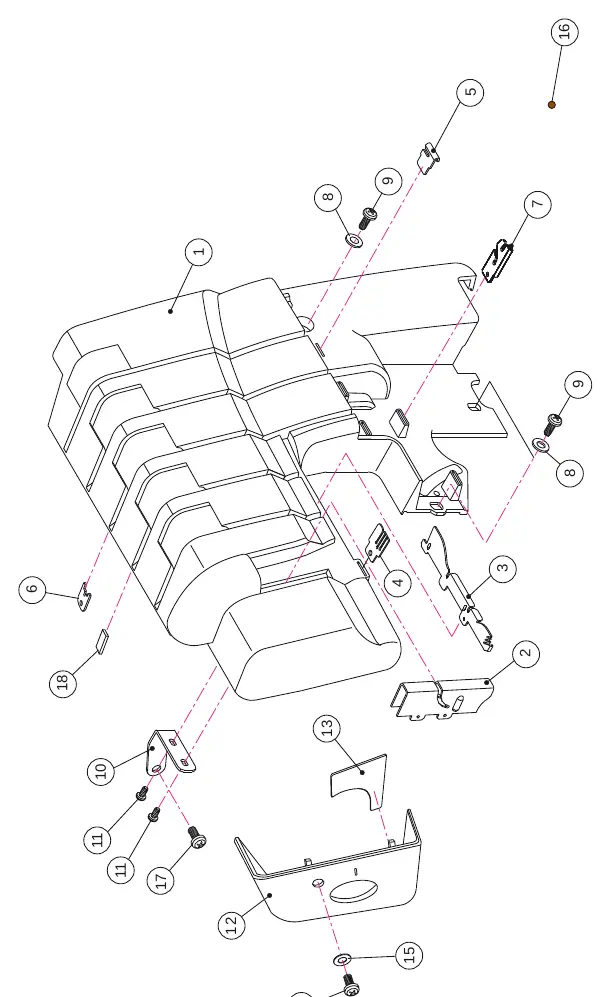

• A: Pokrywa przednia.

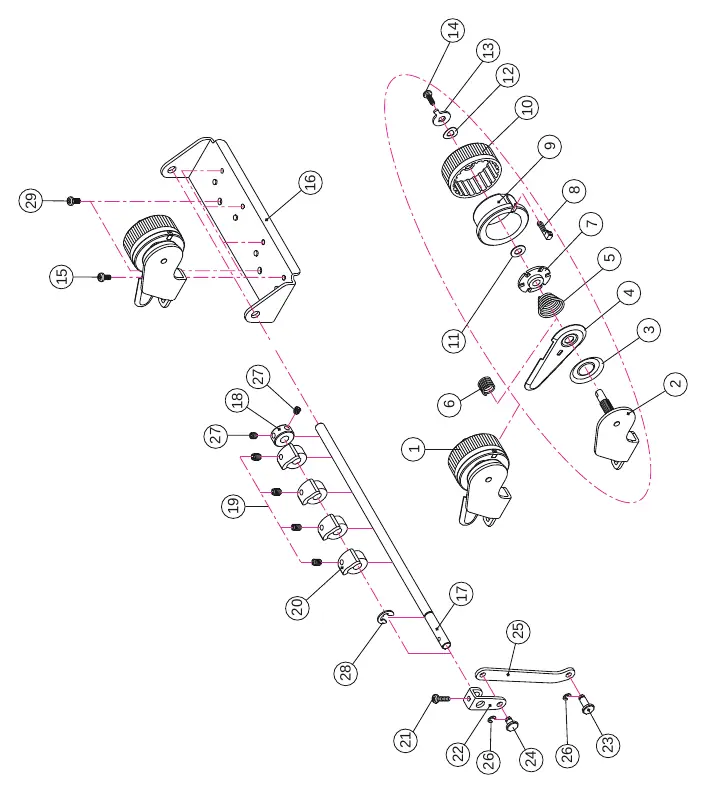

• B: Mechanizm naprężania nici.

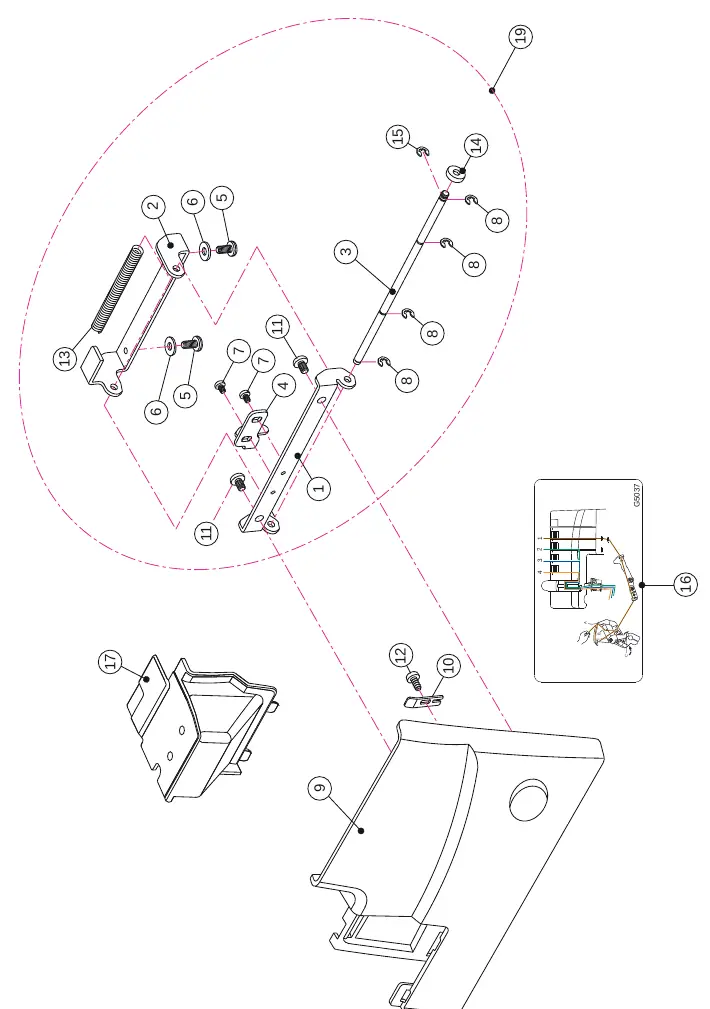

• C: Pokrywa chwytacza.

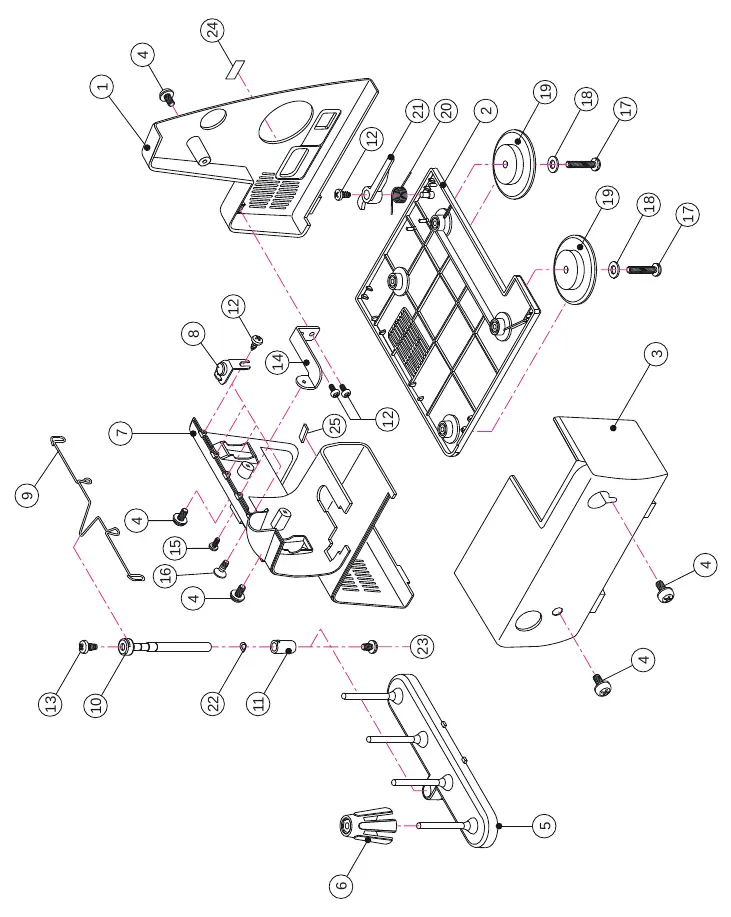

• D: Podstawa i stół przedłużający.

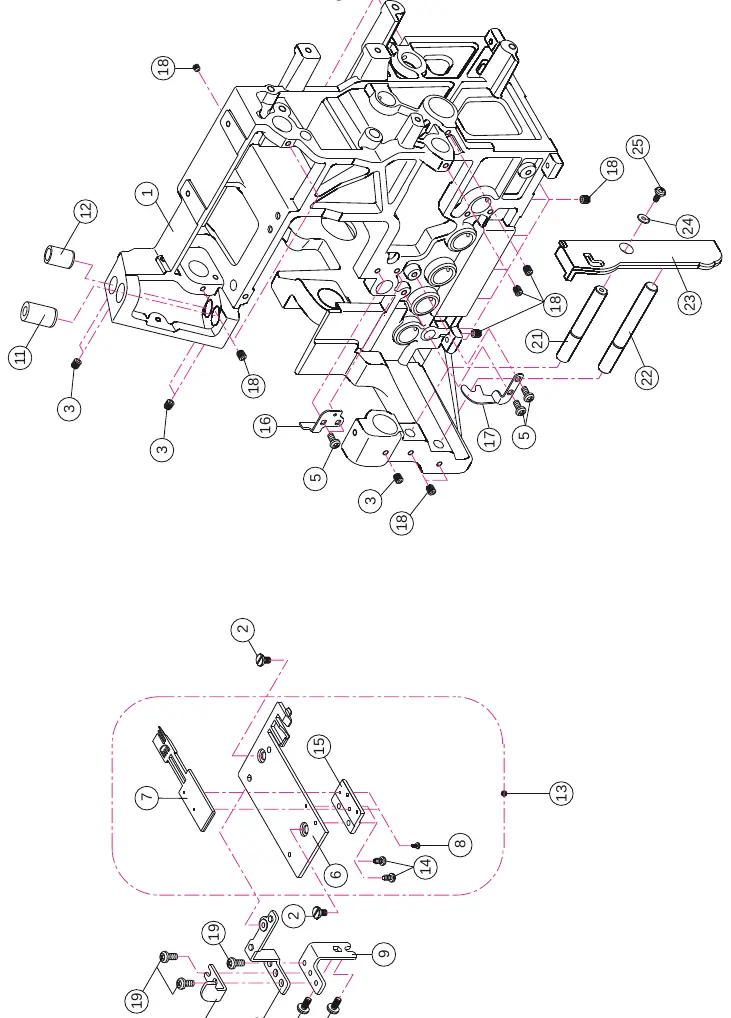

• E: Rama maszyny i mechanizm noża.

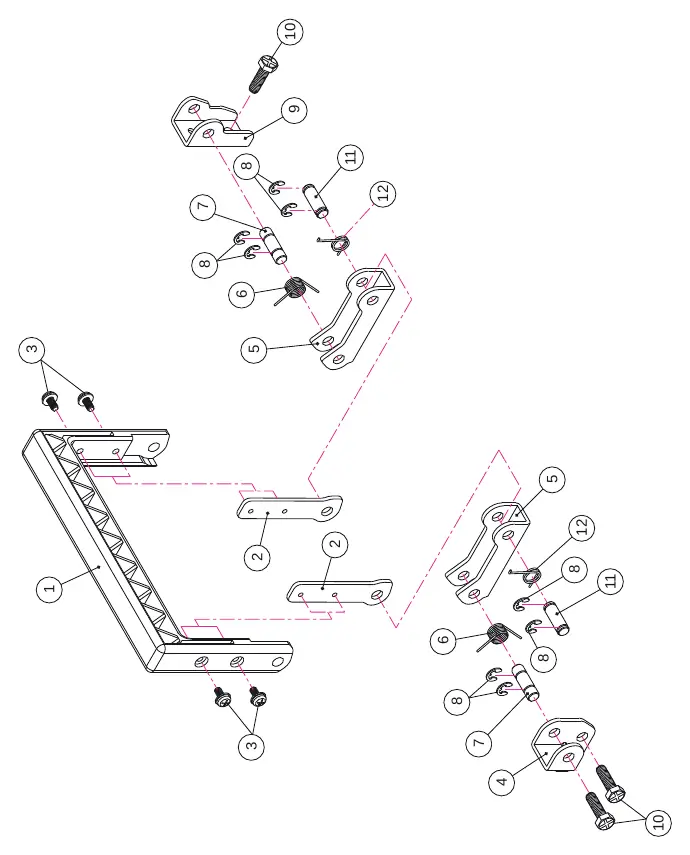

• F: Uchwyt.
• G: Wał główny i mechanizmy napędowe.
• H: Mechanizm igielnicy.
• I: Koło ręczne i mechanizm podawania materiału.
• J: Mechanizm igielnicy i stopki.
• K: Mechanizm różnicowy (D.F.).
• L: Mechanizm ząbków transportowych.
• M: Mechanizm chwytacza ściegu kryjącego.
• N: Silnik i układ elektryczny.
• O: Akcesoria.
