Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego transportu, podnoszenia oraz montażu systemu Rapid Set na podłożu betonowym. Kluczowe jest przestrzeganie zasad bezpieczeństwa podczas pracy z ładunkiem podwieszonym oraz stosowanie odpowiednich elementów kotwiących.
Podnoszenie i transport
- Używaj belek rozporowych podczas podnoszenia za uchwyty transportowe.
- Maksymalna łączna nośność uchwytów transportowych wynosi 700 funtów (ok. 317 kg).
- Nie usuwaj bocznych drewnianych stabilizatorów przed trwałym zakotwieniem urządzenia w betonie.
- Zachowaj bezpieczną odległość od podwieszonego ładunku ze względu na ryzyko przewrócenia.
Montaż i kotwienie
System musi zostać zainstalowany na stabilnym podłożu betonowym. Wymagane jest użycie czterech atestowanych kotew klinowych o średnicy 0,5 cala, posiadających aprobatę ICC i minimalną nośność na rozciąganie wynoszącą 3000 funtów.
Przygotowanie do pracy

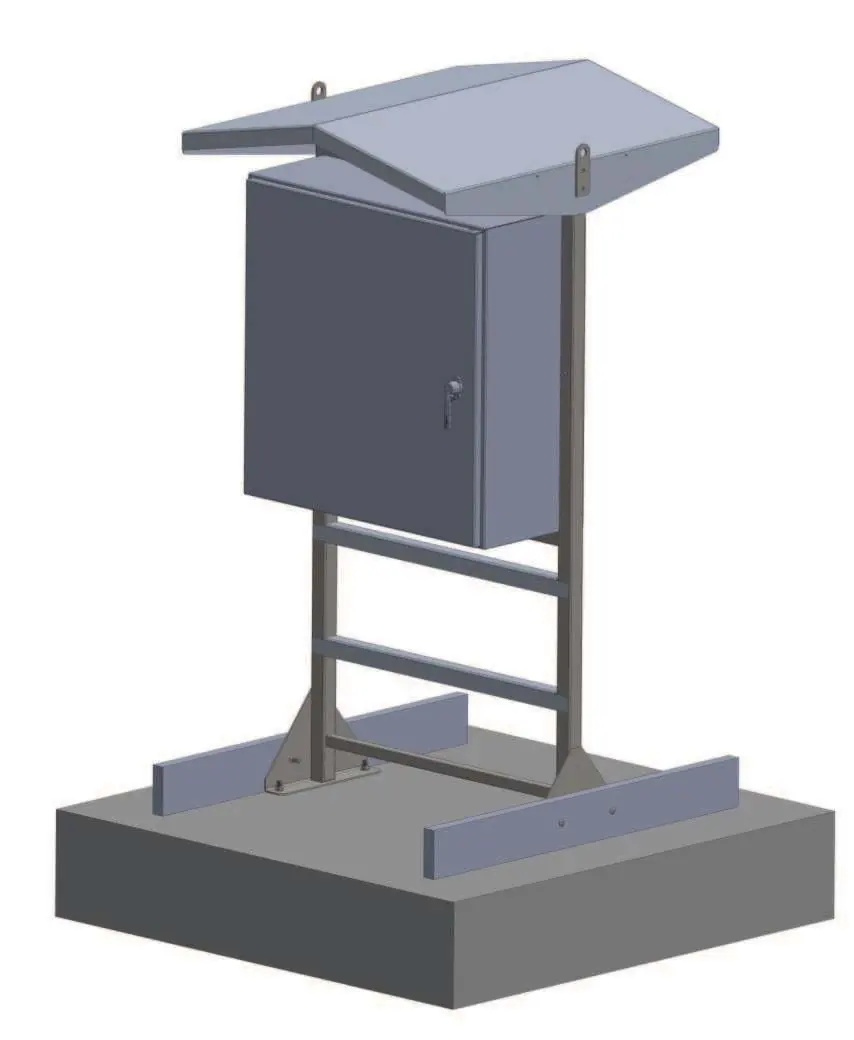

Po bezpiecznym zakotwieniu urządzenia w podłożu betonowym należy usunąć boczne drewniane stabilizatory transportowe. Należy pamiętać, że niektóre modele mogą nie zawierać osłony przeciwsłonecznej.
Kontakt serwisowy
W razie pytań technicznych prosimy o kontakt z SJE Inc. pod numerem telefonu +1-800-746-6287 lub adresem e-mail [email protected]. Więcej informacji dostępnych jest na stronach www.csicontrols.com, www.primexcontrols.com oraz www.sjerhombus.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
SJE Rhombus
Praktyczna pomoc
Typowe problemy
Nie usuwaj drewnianych stabilizatorów bocznych przed całkowitym zakotwieniem urządzenia w betonie.
Użyj dokładnie czterech kotew klinowych 0,5 cala z aprobatą ICC i minimalną nośnością 3000 funtów.
Przed użyciem
- Przygotuj podłoże betonowe o odpowiedniej wytrzymałości.
- Upewnij się, że posiadasz 4 atestowane kotwy klinowe 0,5 cala.
- Przygotuj sprzęt dźwigowy z belką rozporową.
- Sprawdź, czy uchwyty transportowe są czyste i sprawne.
- Upewnij się, że w strefie montażu nie przebywają osoby postronne.
