Składany panel słoneczny ECO-WORTHY 100W 18V jest przeznaczony do ładowania akumulatorów 12V oraz zasilania małych urządzeń 12V. Dzięki wbudowanym podpórkom użytkownik może regulować kąt nachylenia panelu w zakresie od 30 do 40 stopni, co pozwala na optymalizację nasłonecznienia. Urządzenie posiada klasę szczelności IP65 i jest przystosowane do użytku w warunkach zewnętrznych, takich jak kempingi, ogrody czy gospodarstwa.

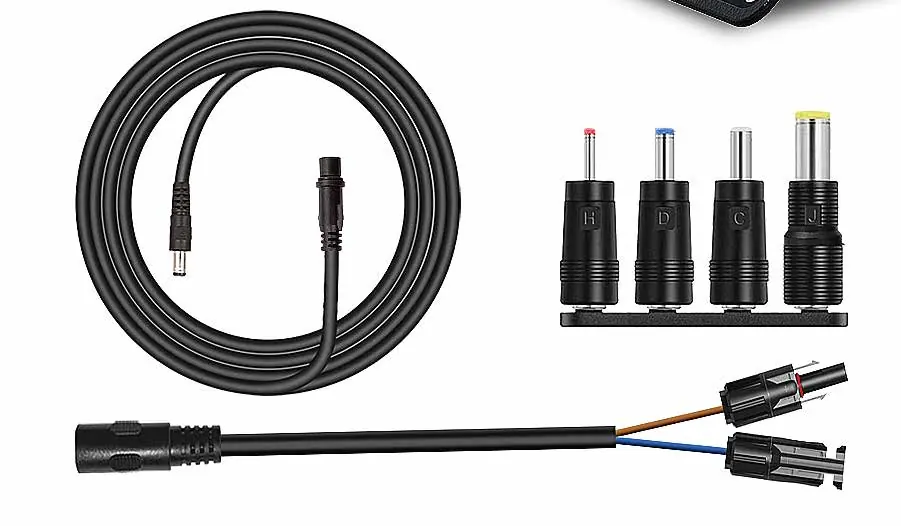

Elementy zestawu
- Składany panel słoneczny 100W 18V
- Kabel przedłużający 3m ze złączem DC 5.5x2.1mm
- Zestaw adapterów DC (w tym 7.86x5.75mm, 5.5x2.5mm, 3.5x1.35mm)
- Adapter 5.5x2.1mm na MC4
Obsługa i użytkowanie

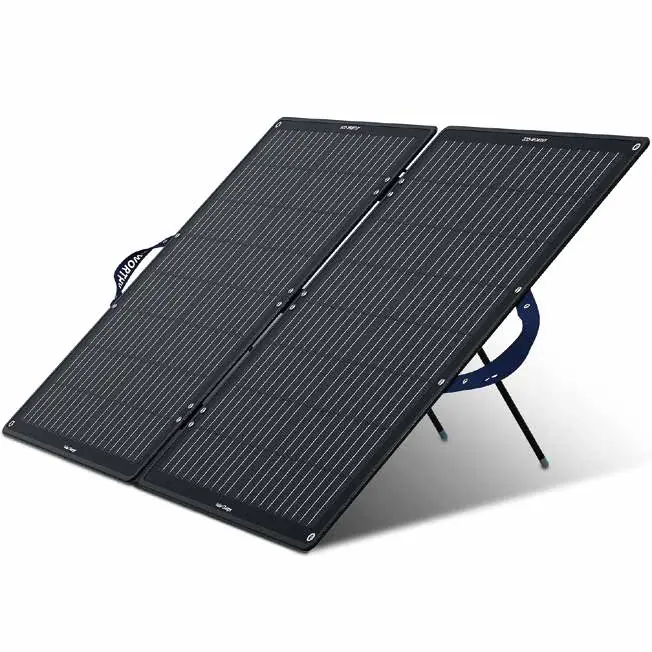

Panel można złożyć do rozmiaru teczki, co ułatwia transport. Aby uzyskać maksymalną wydajność, należy ustawić panel bezpośrednio w stronę słońca, wykorzystując podpórki do regulacji kąta nachylenia. Wbudowana dioda zabezpiecza przed prądem zwrotnym.
Dane techniczne
- Moc znamionowa: 100W
- Napięcie maksymalne (Vmp): 18V
- Napięcie obwodu otwartego (Voc): 21.6V
- Prąd zwarciowy: 5.9A
- Prąd maksymalny: 5.6A

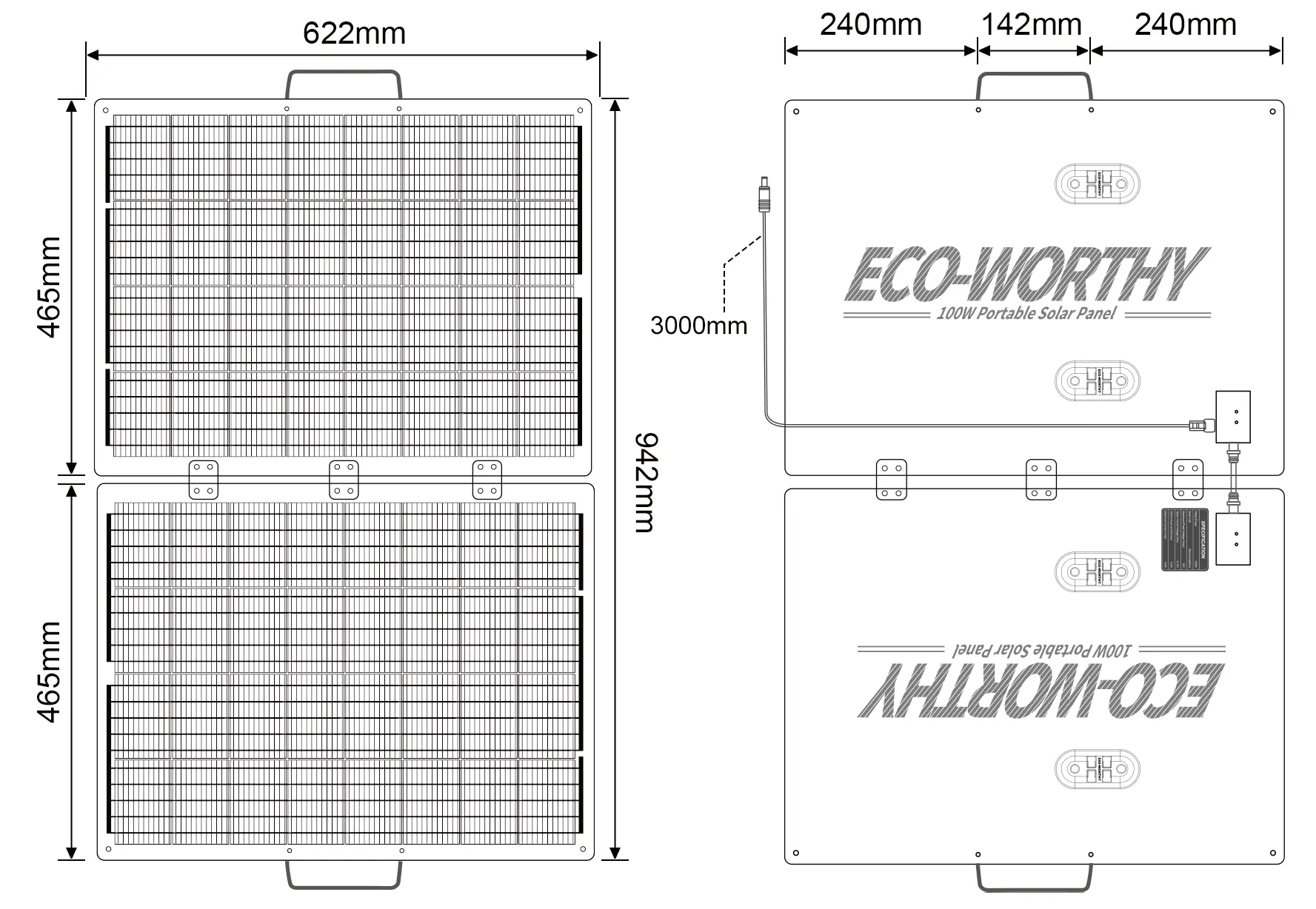

- Wymiary po rozłożeniu: 945x625x30 mm
- Waga: 3.45 kg
Wsparcie techniczne
W przypadku problemów technicznych należy skontaktować się z producentem:
Numer kontaktowy (USA): 1-866-939-8222Numer kontaktowy (UK): +44 20 7570 0328E-mail: [email protected]
Praktyczna pomoc
Typowe problemy
Sprawdź, czy użyto właściwego adaptera DC z zestawu oraz czy połączenie jest stabilne. Upewnij się, że panel jest wystawiony na bezpośrednie działanie promieni słonecznych.
Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej instalacji, użycia w warunkach odbiegających od normy, zaniedbań lub działania sił wyższych (np. powódź, pożar).
Przed użyciem
- Sprawdź, czy panel nie posiada widocznych uszkodzeń mechanicznych.
- Upewnij się, że wybrano odpowiedni adapter DC pasujący do Twojej stacji zasilania lub urządzenia.
- Ustaw panel w miejscu o najlepszym nasłonecznieniu.
- Dostosuj kąt nachylenia podpórek (30-40 stopni) dla optymalnej wydajności.
