Ładowarka SkyRC PC1500 to inteligentne urządzenie przeznaczone do ładowania akumulatorów LiPo (12S/14S) oraz LiHV (12S). Urządzenie oferuje trzy tryby pracy: szybkie ładowanie (Fast Charge), ładowanie (Charge) oraz przechowywanie (Storage). Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym zakazu ładowania akumulatorów 12S i 14S jednocześnie oraz konieczności nadzoru nad procesem ładowania.
Opis urządzenia

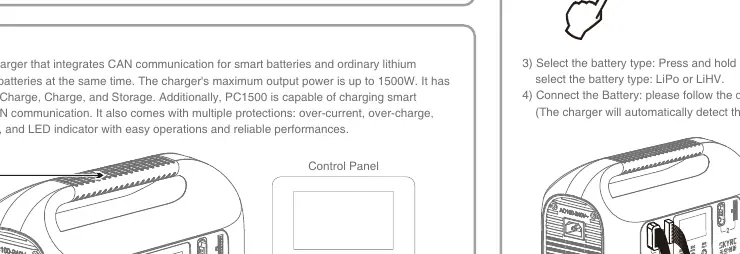

Urządzenie posiada dwa kanały ładowania, wyświetlacz LCD oraz panel sterowania z przyciskami: Channel (kanał), Mode (tryb) i Start. Z tyłu znajduje się wlot zasilania AC (100-240V) oraz wylot ciepła.
Procedura obsługi
- Włączanie: Podłącz zasilanie AC. Ładowarka wyda sygnał dźwiękowy, a wentylator uruchomi się w ramach autotestu.
- Wybór języka: Przy pierwszym użyciu naciśnij krótko przycisk MODE, wybierz język i zatwierdź przyciskiem START. W trakcie rutynowego użytkowania przytrzymaj przycisk MODE przez 10 sekund, aby wejść w menu języka.

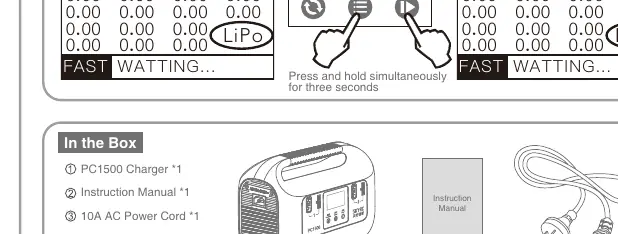

- Wybór typu akumulatora: Przytrzymaj jednocześnie przyciski MODE i START przez 3 sekundy, aby wybrać typ: LiPo lub LiHV.

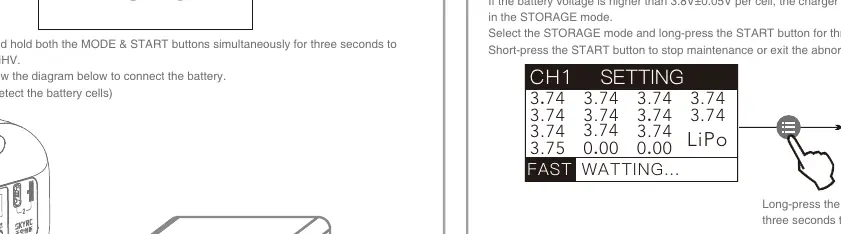

- Podłączanie akumulatora: Podłącz akumulator zgodnie ze schematem. Ładowarka automatycznie wykryje liczbę ogniw.
- Uruchomienie ładowania: Wybierz tryb (Fast Charge lub Charge) i przytrzymaj przycisk START przez 3 sekundy, aby rozpocząć proces.
Tryby pracy i konserwacja
Tryb Storage: Służy do przygotowania akumulatorów do długiego przechowywania. Jeśli napięcie jest wyższe niż 3.8V na ogniwo, ładowarka rozładuje akumulator; jeśli niższe, naładuje go do poziomu 3.8V±0.05V. Aby uruchomić, wybierz tryb STORAGE i przytrzymaj przycisk START przez 3 sekundy.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, ładowarka wyświetli komunikat:
- MAIN PORT BROKEN: Sprawdź połączenie między akumulatorem a ładowarką.
- COMM BROKEN: Błąd komunikacji.
- CELL VOLT DIFF: Różnica napięć między ogniwami przekracza 300mV. Sprawdź połączenia.
- HI POWER TEMP: Przeciążenie termiczne. Poczekaj, aż urządzenie ostygnie.
- REV POLARITY: Odwrotna polaryzacja kabli.
Bezpieczeństwo
Nigdy nie pozostawiaj ładowarki bez nadzoru podczas pracy. Używaj urządzenia wyłącznie na powierzchniach odpornych na ciepło i niepalnych. Nie ładuj akumulatorów uszkodzonych, niekompatybilnych lub o różnej charakterystyce chemicznej.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączenia między akumulatorem a ładowarką.
Różnica napięć między ogniwami jest zbyt wysoka (>300mV). Sprawdź połączenia lub stan akumulatora.
Ładowarka jest przeciążona termicznie. Odczekaj, aż temperatura spadnie.
Kable akumulatora są podłączone z odwrotną polaryzacją.
Przed użyciem
- Upewnij się, że zasilanie AC jest uziemione.
- Sprawdź, czy akumulator jest zgodny z wymaganiami ładowarki.
- Wybierz odpowiedni typ akumulatora (LiPo lub LiHV).
- Upewnij się, że wszystkie połączenia są pewne i bezpieczne.
- Nie ładuj jednocześnie akumulatorów 12S i 14S.
Parametry w praktyce
- Input: 100-240V
- Obsługuje standardowe napięcie sieciowe.
- Output Power: 1500W
- Maksymalna moc wyjściowa przy zasilaniu 220V (600W przy 120V).
- Storage Cut-off Voltage: 3.8V/Cell
- Optymalne napięcie dla długotrwałego przechowywania akumulatorów litowych.
Ilustracje i schematy
- Panel sterowania: Przyciski Channel, Mode, Start służą do nawigacji i obsługi.
- Wyświetlacz LCD: Pokazuje napięcie ogniw, prąd ładowania, czas, procent naładowania i typ baterii.
Zgodność modelu
- Obsługuje akumulatory LiPo 12S/14S oraz LiHV 12S.
- Nie ładuj jednocześnie akumulatorów o różnej liczbie ogniw.
