Instrukcja obsługi spłuczki Sloan Dolphin 115-1.6-GJ-CP
Szybki przewodnik po spłuczce Sloan Dolphin 115-1.6-GJ-CP. Sprawdź specyfikację techniczną, zakres ciśnienia roboczego, wymiary montażowe oraz kluczowe cechy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną oraz wymiary montażowe dla ręcznego zaworu spłukującego (spłuczki) Sloan Dolphin 115-1.6-GJ-CP. Instrukcja określa parametry pracy, wymagania dotyczące ciśnienia oraz budowę urządzenia.
Opis urządzenia
Sloan Dolphin 115-1.6-GJ-CP to ręczny zawór spłukujący przeznaczony do misek ustępowych (water closet). Urządzenie wyposażone jest w zawór tłokowy (piston) oraz przyłącze typu Top Spud. Korpus zaworu, pokrywa oraz elementy sterujące wykonane są z mosiądzu czerwonego (Red Brass), co zapewnia trwałość i zgodność z normami.
Dane techniczne
- Objętość spłukiwania: 1.6 gpf (6.0 lpf)
- Typ zaworu: Tłokowy
- Materiał korpusu: Mosiądz czerwony
- Typ przyłącza: Top Spud
- Wymiar montażowy (Rough-in): 24 cale (610 mm)
- Przyłącze zasilające: 1 cal (25 mm)
- Ciśnienie robocze (przepływ): 15-80 psi (103-552 kPa)
Cechy i funkcje
- Fabrycznie ustawiona objętość spłukiwania z możliwością regulacji.
- Mechanizm sterujący odizolowany od zanieczyszczeń i pracujący w oleju.
- Brak konieczności stałego ciśnienia wody do zamknięcia zaworu.
- Regulowana śruba do kontroli czasu trwania spłukiwania.
- Zgodność z normami ASSE 1037 oraz ANSI/ASME 112.19.2.
Montaż i instalacja
Podczas instalacji należy zwrócić uwagę na wymiar montażowy (rough-in) wynoszący 24 cale (610 mm) od środka odpływu do środka zasilania. Szczegółowe informacje dotyczące podłączenia znajdują się na rysunku technicznym w sekcji Rough-in and line drawing.
Praktyczna pomoc
Typowe problemy
Niewystarczające spłukiwanie
Sprawdź, czy ciśnienie wody mieści się w zakresie 15-80 psi (103-552 kPa).
Problemy z działaniem zaworu
Upewnij się, że zawór jest poprawnie zainstalowany i nie jest zanieczyszczony; mechanizm jest odizolowany od zanieczyszczeń.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji wynosi od 15 do 80 psi.
- Upewnij się, że wymiar montażowy (rough-in) wynosi 24 cale (610 mm).
- Zweryfikuj kompatybilność miski ustępowej z zaworem typu Top Spud.
- Upewnij się, że przyłącze zasilające ma średnicę 1 cala.
Ilustracje i schematy

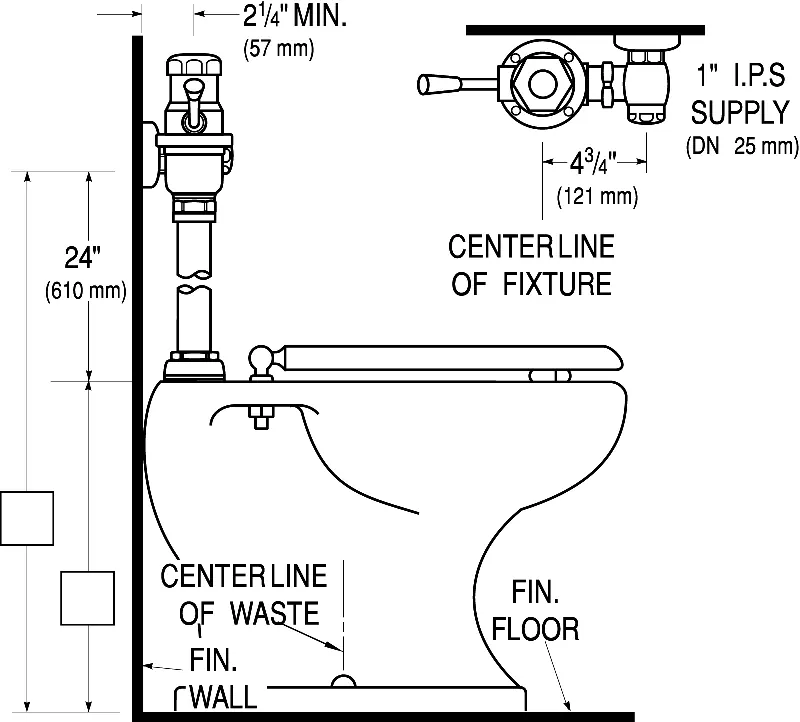

- Rysunek techniczny przedstawia wymiary montażowe (rough-in) oraz odległości od ściany i podłogi niezbędne do poprawnej instalacji zaworu.
Zgodność modelu
- Zawór przeznaczony do misek ustępowych z przyłączem typu Top Spud.
