Instrukcja obsługi spłuczki Sloan ROYAL 130-3.5-CP
Poznaj specyfikację techniczną i wymagania montażowe spłuczki Sloan ROYAL 130-3.5-CP. Przewodnik zawiera dane o ciśnieniu roboczym, objętości spłukiwania oraz schemat instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną oraz wytyczne instalacyjne dla spłuczki Sloan ROYAL 130-3.5-CP. Przed przystąpieniem do montażu należy upewnić się, że instalacja wodna spełnia wymagania dotyczące ciśnienia roboczego oraz że typ przyłącza jest zgodny z modelem urządzenia.

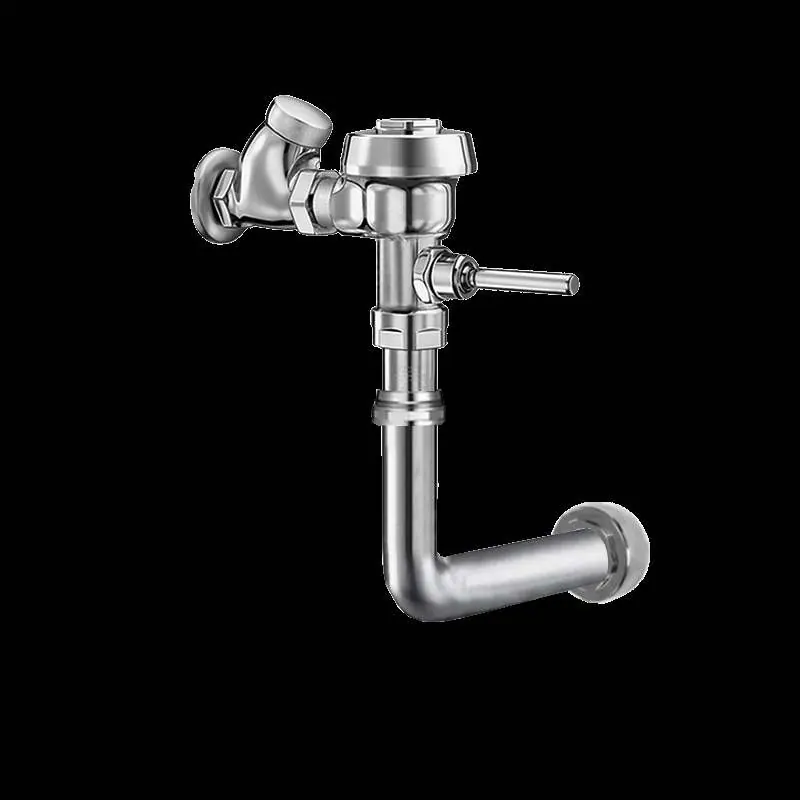

Opis urządzenia
Sloan ROYAL 130-3.5-CP to ręczna spłuczka przeznaczona do misek ustępowych (water closet). Urządzenie charakteryzuje się wykończeniem z polerowanego chromu oraz wykorzystuje membranę PERMEX z syntetycznej gumy z podwójnym filtrowanym stałym obejściem (Dual Filtered Fixed Bypass). Korpus zaworu, pokrywa, rura wlotowa oraz zawór odcinający wykonane są z półczerwonego mosiądzu.
Dane techniczne
- Objętość spłukiwania: 3.5 gpf (13.2 lpf)
- Ciśnienie robocze (przepływ): 15-80 psi (103 - 552 kPa)
- Typ zaworu: Membranowy
- Typ przyłącza: Side Spud
- Zgodność: ASSE 1037, ANSI/ASME 112.19.2, ADA, BAA, IAPMO, UPC
Montaż i instalacja
Instalacja powinna być przeprowadzona zgodnie z załączonym schematem technicznym (Rough-in). Należy zwrócić uwagę na wymagane odległości od ściany oraz podłogi, aby zapewnić prawidłowe podłączenie do instalacji wodnej. W przypadku specyficznych urządzeń sanitarnych może być wymagane wyższe ciśnienie przepływu niż minimalne określone w specyfikacji.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy ciśnienie wody w instalacji mieści się w wymaganym zakresie 15-80 psi. Niektóre miski ustępowe mogą wymagać wyższego ciśnienia.
Upewnij się, że instalacja sanitarna posiada przyłącze typu Side Spud, do którego dedykowany jest ten model spłuczki.
Przed użyciem
- Zweryfikuj ciśnienie wody w instalacji (15-80 psi)
- Sprawdź typ przyłącza (Side Spud)
- Upewnij się, że wszystkie elementy zaworu są zgodne z klasyfikacją ASTM dla półczerwonego mosiądzu
- Zapoznaj się ze schematem Rough-in przed montażem
