Zestaw SmallRig 1138B to wszechstronne rozwiązanie montażowe składające się z zacisku typu "krab" oraz magicznego ramienia z głowicą kulową. Służy do mocowania akcesoriów takich jak kamery sportowe, monitory, oświetlenie LED czy mikrofony do rurek, statywów lub krawędzi stołów.

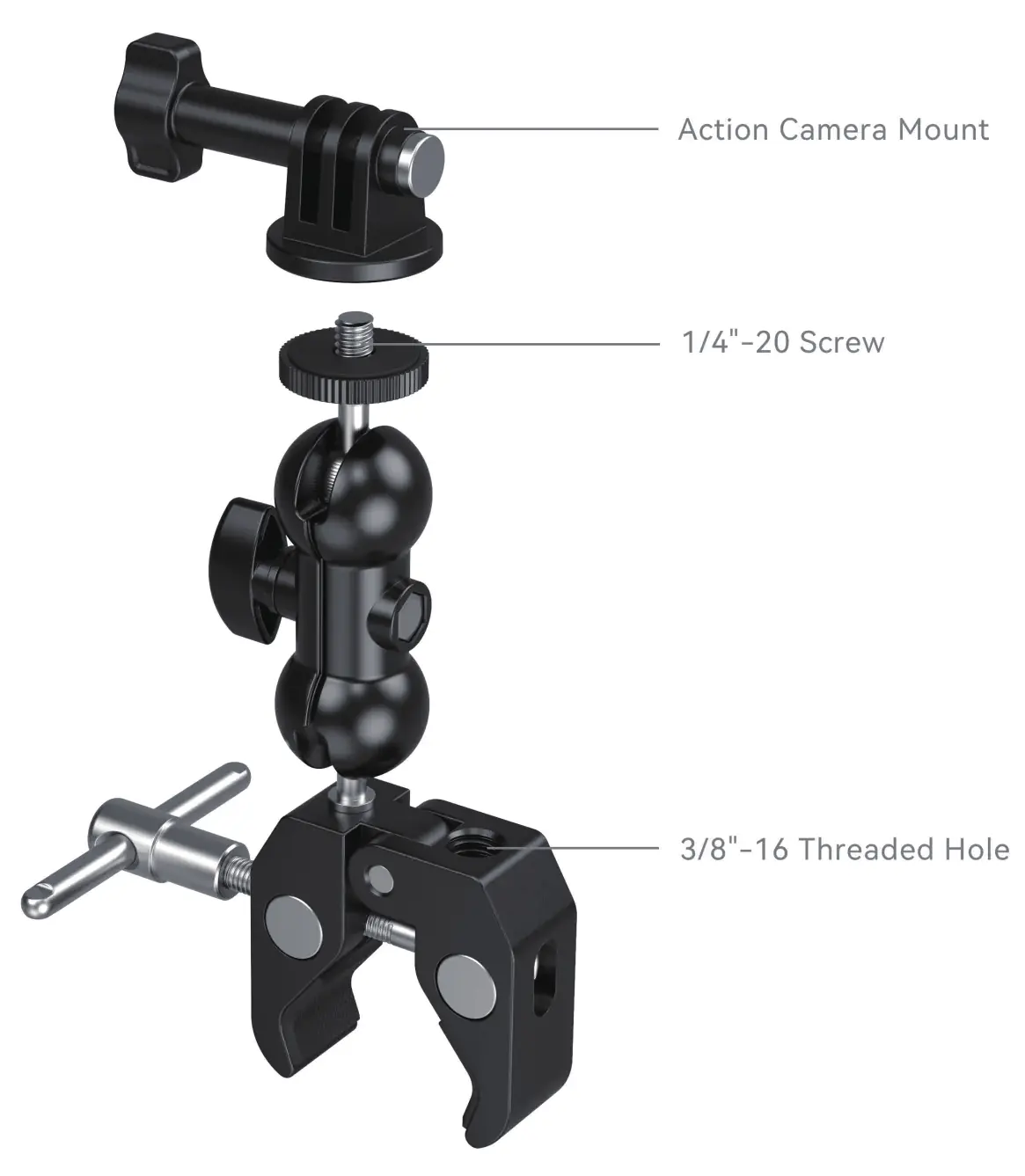

Elementy zestawu
- Zacisk typu "krab"
- Magiczne ramię z głowicą kulową
- Uchwyt do kamery sportowej
- Karta gwarancyjna
Montaż i użytkowanie
Zacisk posiada otwór o szerokości do 54 mm, co pozwala na montaż na rurkach, nogach statywów czy krawędziach blatów.
- Odkręć pokrętło zacisku, aby otworzyć szczęki.
- Zamocuj zacisk na wybranym elemencie (rurka, blat).
- Dokręć pokrętło, aby zabezpieczyć zacisk.
- Zamontuj urządzenie na magicznym ramieniu za pomocą śruby 1/4"-20 lub dołączonego uchwytu do kamery sportowej.
- Użyj pokrętła na ramieniu, aby zablokować głowicę kulową w wybranej pozycji.
Bezpieczeństwo i konserwacja
- Udźwig: Nie przekraczaj maksymalnego udźwigu 1,5 kg.
- Środowisko: Nie używaj produktu pod wodą, w ekstremalnych temperaturach ani w środowisku korozyjnym.
- Konserwacja: Czyść powierzchnie suchą, miękką szmatką; unikaj alkoholu i rozpuszczalników.
- Uszkodzenia: W przypadku zauważenia luzów lub nietypowych dźwięków, natychmiast przerwij użytkowanie.

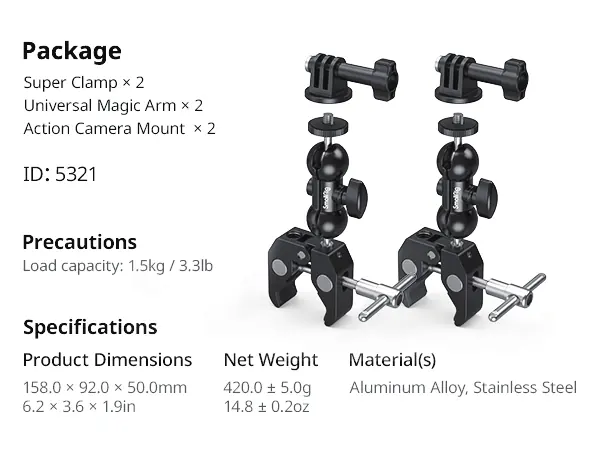

Dane techniczne

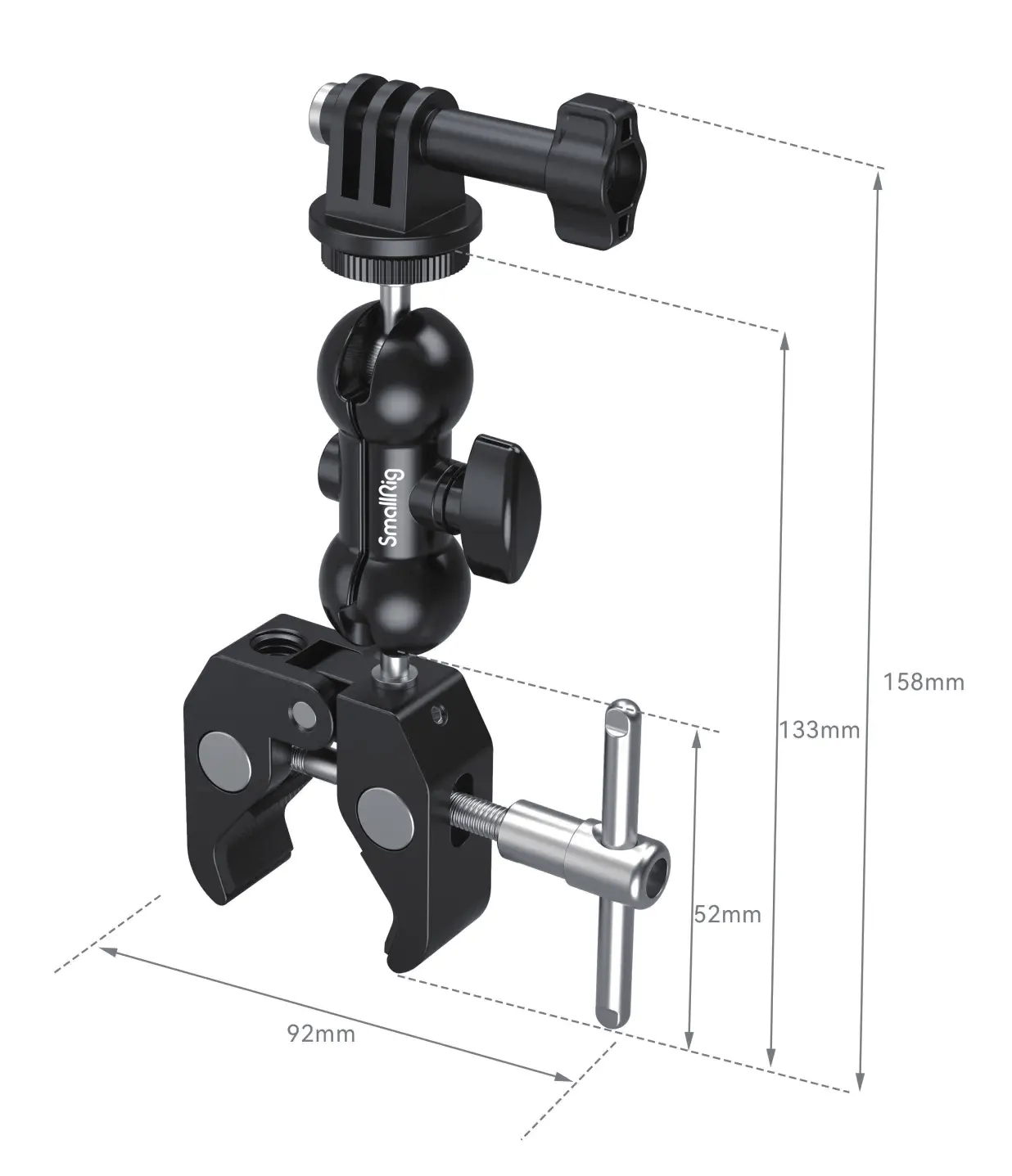

- Wymiary: 158 x 92 x 50 mm
- Waga: 420 g
- Materiał: Stop aluminium, stal nierdzewna
Informacje o producencie
SmallRig
Praktyczna pomoc
Typowe problemy
Upewnij się, że powierzchnia montażowa jest czysta i że pokrętło zacisku zostało mocno dokręcone.
Sprawdź, czy głowica kulowa jest w pełni zablokowana pokrętłem oraz czy nie przekroczono maksymalnego udźwigu 1,5 kg.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że powierzchnia montażowa mieści się w zakresie 54 mm.
- Sprawdź, czy waga montowanego urządzenia nie przekracza 1,5 kg.
- Upewnij się, że gwinty są czyste i nieuszkodzone.
