Instrukcja obsługi inteligentnego czyścika do uszu Smart Y39 / NE3-D

Szybki przewodnik po obsłudze inteligentnego czyścika do uszu Smart Y39 oraz NE3-D. Dowiedz się, jak zainstalować aplikację, połączyć urządzenie przez Wi-Fi, dbać o soczewkę oraz rozwiązywać typowe problemy z połączeniem i obrazem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Aby połączyć urządzenie, włącz je przyciskiem (przytrzymaj 2s), połącz telefon z siecią Wi-Fi urządzenia (AIR-ES-***** lub HNDEC_55-*****), a następnie uruchom aplikację AIR-LOOK lub HND. str. 1, 2, 3

Najważniejsze czynności

  • Ładowanie urządzenia str. 1, 2
  • Czyszczenie soczewki str. 2

Pierwsze uruchomienie

  • Pobierz aplikację, włącz urządzenie, połącz się z jego siecią Wi-Fi i uruchom aplikację. str. 1, 3

Problemy i rozwiązania

Brak obrazu

Sprawdź połączenie Wi-Fi, zrestartuj aplikację lub urządzenie.

str. 1, 2

Konserwacja i reset

  • Brak procedury resetu; w przypadku problemów zrestartuj urządzenie wyłączając je i włączając ponownie. str. 1, 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie ładowania 5V Standardowe napięcie ładowania str. 1
Ogniskowa 1.5 - 2 cm Optymalna odległość od obiektu str. 1

Gdzie szukać w PDF

  • Instrukcja modelu Y39 str. 1
  • Instrukcja modelu NE3-D str. 2, 3
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Metoda łączenia dla systemu Android Strona 2 Pobieranie aplikacji i łączenie dla systemu iOS Strona 3

Najważniejsze informacje z instrukcji

Inteligentny czyścik do uszu (otoskop) służy do wizualizacji wnętrza kanału słuchowego za pomocą dedykowanej aplikacji mobilnej. Urządzenie łączy się z telefonem za pośrednictwem własnej sieci Wi-Fi. Przed użyciem należy upewnić się, że urządzenie jest naładowane, a aplikacja zainstalowana.

Instalacja aplikacji i pierwsze uruchomienie

Aby rozpocząć korzystanie z urządzenia, wykonaj następujące kroki:

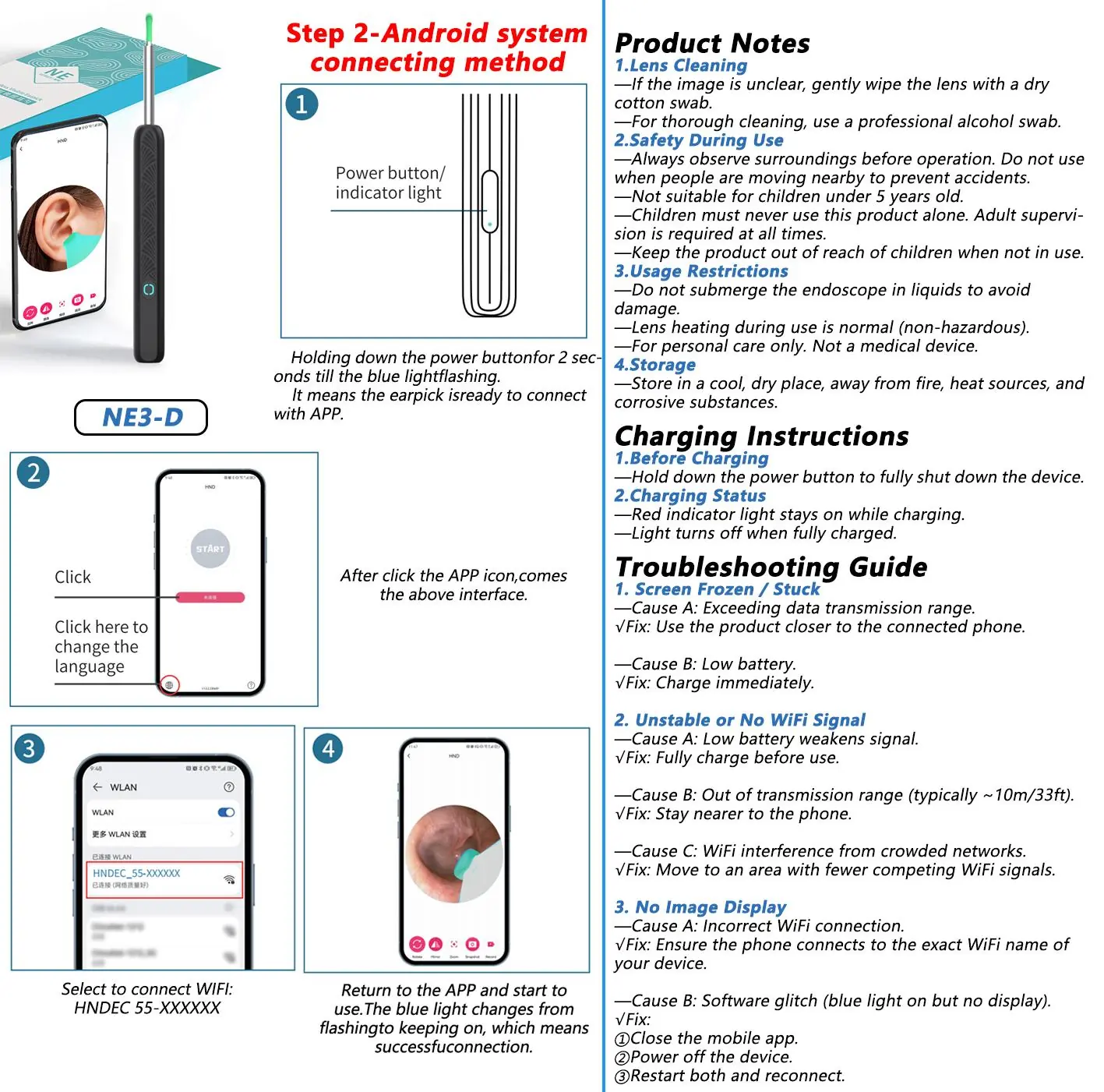

Metoda łączenia dla systemu Android
Metoda łączenia dla systemu Android

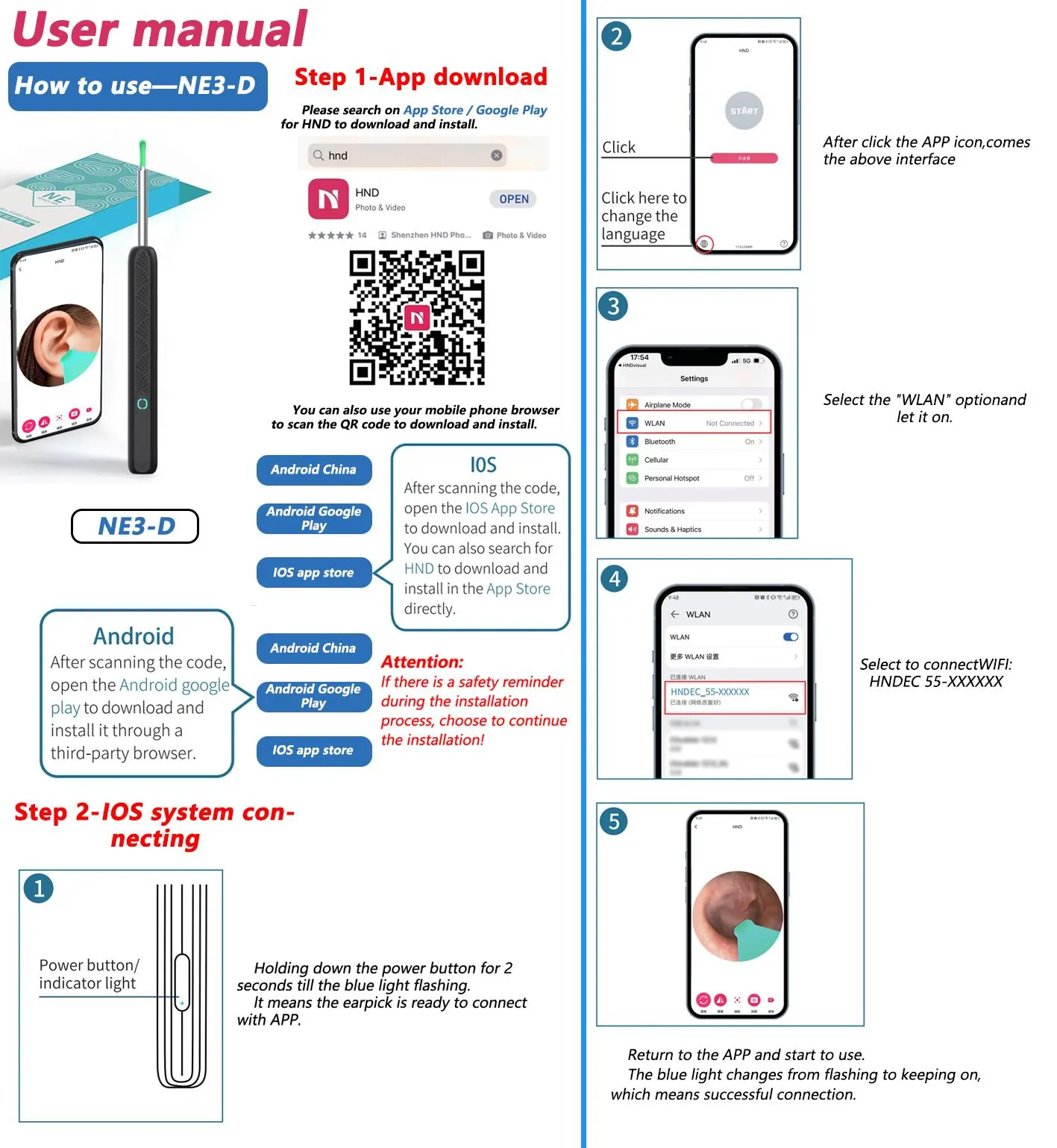

Pobieranie aplikacji i łączenie dla systemu iOS
Pobieranie aplikacji i łączenie dla systemu iOS
  • Pobierz aplikację AIR-LOOK (dla modelu Y39) lub HND (dla modelu NE3-D) ze sklepu Apple App Store lub Google Play, skanując kod QR z instrukcji.
  • Włącz urządzenie, przytrzymując przycisk zasilania przez około 2 sekundy, aż zacznie migać niebieska dioda.
  • Wejdź w ustawienia Wi-Fi w telefonie i połącz się z siecią o nazwie zaczynającej się od AIR-ES-***** (dla Y39) lub HNDEC_55-***** (dla NE3-D).
  • Po nawiązaniu połączenia uruchom aplikację i kliknij przycisk Start, aby rozpocząć podgląd.

Wskazówki dotyczące użytkowania

  • Pozycjonowanie: Ze względu na krzywiznę kanału słuchowego, delikatnie dostosuj pozycję końcówki podczas używania, aby uzyskać wyraźny obraz błony bębenkowej.
  • Ostrość: Soczewka ma stałą ogniskową. Obiekty są najostrzejsze w odległości od 1,5 do 2 cm od soczewki.
  • Sygnalizacja świetlna: Migająca dioda oznacza gotowość do połączenia. Stałe światło niebieskie oznacza aktywne połączenie Wi-Fi.

Bezpieczeństwo i konserwacja

  • Czyszczenie soczewki: Jeśli obraz jest niejasny, przetrzyj soczewkę suchym wacikiem lub profesjonalnym wacikiem nasączonym alkoholem.
  • Ostrzeżenia: Urządzenie nie jest wyrobem medycznym. Nie zanurzaj głównej jednostki w płynach.
  • Ładowanie: Używaj wyłącznie standardowej ładowarki 5V. Nie używaj ładowarek o wyższym napięciu.
  • Dzieci: Dzieci poniżej 5 roku życia nie powinny używać urządzenia. Wymagany jest nadzór osoby dorosłej.

Rozwiązywanie problemów

  • Brak obrazu lub zamrożony ekran: Upewnij się, że telefon jest połączony z Wi-Fi urządzenia. Spróbuj zrestartować aplikację lub urządzenie.
  • Brak połączenia: Upewnij się, że urządzenie nie jest połączone z innym telefonem. Zrestartuj urządzenie i spróbuj ponownie.
  • Słaby sygnał Wi-Fi: Upewnij się, że telefon znajduje się w zasięgu (zazwyczaj do 10 metrów) i nie ma zakłóceń od innych sieci Wi-Fi.

Praktyczna pomoc

Typowe problemy

Obraz zamrożony lub brak obrazu

Zrestartuj aplikację lub urządzenie. Upewnij się, że telefon jest poprawnie połączony z siecią Wi-Fi urządzenia.

Brak połączenia z Wi-Fi

Upewnij się, że urządzenie nie jest połączone z innym telefonem. Zrestartuj urządzenie i spróbuj ponownie wyszukać sieć.

Słaby sygnał lub przerywanie połączenia

Trzymaj telefon bliżej urządzenia (zalecane do 10m). Unikaj miejsc z dużym zagęszczeniem sieci Wi-Fi.

Przed użyciem

  • Naładuj urządzenie przed pierwszym użyciem.
  • Pobierz i zainstaluj odpowiednią aplikację (AIR-LOOK lub HND).
  • Włącz urządzenie przyciskiem zasilania (przytrzymaj 2s).
  • Włącz Wi-Fi w telefonie i połącz się z siecią urządzenia.
  • Sprawdź, czy soczewka jest czysta.

Parametry w praktyce

Temperatura pracy
Dopuszczalny lekki wzrost temperatury podczas pracy (do 45°C).

Ilustracje i schematy

  • Dioda migająca: Urządzenie w trybie oczekiwania na połączenie.
  • Dioda świecąca światłem ciągłym: Połączenie Wi-Fi aktywne.
  • Dioda ładowania: Czerwone światło oznacza ładowanie, wyłączenie światła oznacza pełne naładowanie.

Zgodność modelu

  • Urządzenie wymaga smartfona z obsługą Wi-Fi.
  • Aplikacja dostępna na systemy Android oraz iOS.
  • Nie jest to wyrób medyczny.
