Instrukcja instalacji falownika Solax Power X1 Series 0.6KW-3.6KW
Szybki przewodnik instalacji falownika Solax Power X1 Series. Zawiera instrukcje montażu, podłączenia PV, połączeń AC, konfiguracji komunikacji oraz procedurę aktualizacji oprogramowania układowego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję instalacji falowników serii Solax Power X1 (0.6KW-3.6KW). Zawiera kluczowe kroki montażowe, schematy połączeń elektrycznych oraz procedurę aktualizacji oprogramowania. Przed przystąpieniem do prac należy upewnić się, że posiadane akcesoria są zgodne z dostawą.
Elementy zestawu
- Falownik
- Wspornik montażowy
- Złącza DC (męskie i żeńskie) oraz piny kontaktowe
- Złącze AC
- Zacisk uziemiający
- Rurki rozporowe i śruby samogwintujące
- Opcjonalnie: klucz Wi-Fi/LAN
Montaż falownika

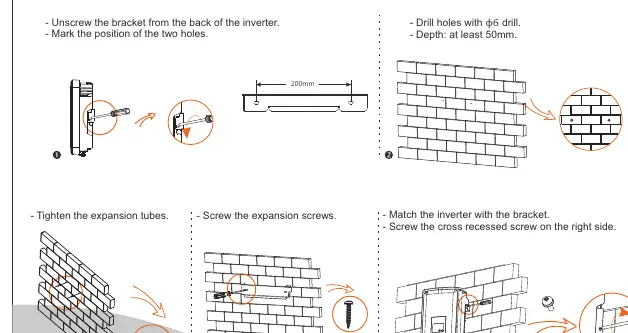

- Odkręć wspornik od tylnej części falownika.
- Wyznacz pozycję dwóch otworów (rozstaw 200 mm).
- Wywierć otwory wiertłem o średnicy 6 mm na głębokość co najmniej 50 mm.
- Włóż rurki rozporowe i przykręć wspornik.
- Zawieś falownik na wsporniku i zabezpiecz go śrubą krzyżakową po prawej stronie.
Podłączenie PV
Użyj kabli o przekroju 4-6 mm². Zdejmij izolację na długość 7 mm. Zaciśnij piny na końcach przewodów, a następnie wsuń je do odpowiednich złączy (męskiego/żeńskiego) aż do usłyszenia kliknięcia. Połącz obie połówki złączy.
Podłączenie AC

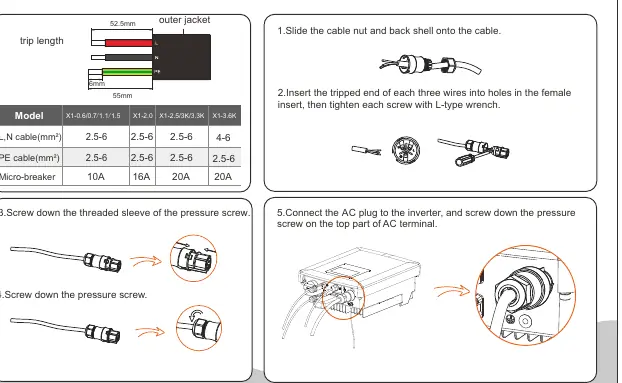

Przygotuj kabel zgodnie z wymaganymi długościami (52.5 mm dla zewnętrznej powłoki, 6 mm dla żył). Wsuń przewody do otworów wewnątrz złącza AC i dokręć śruby kluczem typu L. Złóż obudowę złącza, dokręcając tuleję gwintowaną oraz śrubę dociskową.
Połączenia komunikacyjne
Falownik posiada porty RS485, DRM i Meter. Należy przygotować kabel komunikacyjny zgodnie z definicją pinów (1-8) i zabezpieczyć go wodoszczelnym złączem. Użyj klucza imbusowego 4 mm do przykręcenia śruby uziemiającej.
Aktualizacja oprogramowania
Aby zaktualizować firmware, pobierz pliki od wsparcia technicznego Solax. Na dysku USB utwórz folder "Update" z podfolderami "ARM" oraz "DSP". Umieść odpowiednie pliki w tych folderach. Wprowadź falownik w tryb "Off Mode" (przytrzymaj "Enter" przez 5 sekund), odkręć pokrywę portu DONGLE i włóż dysk USB. Wybierz odpowiedni program na ekranie LCD i potwierdź długim naciśnięciem przycisku "V".
Praktyczna pomoc
Typowe problemy
Upewnij się, że panele PV generują wystarczającą energię oraz że przełącznik DC jest w pozycji ON.
Nie zmieniaj nazw plików w folderach ARM i DSP na dysku USB, gdyż może to spowodować awarię falownika.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy wymienione w Packing Lists.
- Upewnij się, że wiertło ma średnicę 6 mm, a otwory mają głębokość min. 50 mm.
- Przygotuj kabel AC o odpowiednim przekroju (zależnie od modelu 2.5-6 mm²).
- Sprawdź poprawność definicji pinów dla portu RS485 przed podłączeniem.
- Upewnij się, że dysk USB jest sformatowany i zawiera poprawną strukturę folderów (Update/ARM, Update/DSP).
Parametry w praktyce
- Przekrój kabla AC
- Dla modeli do 3.3K wymagane 2.5-6 mm², dla 3.6K wymagane 4-6 mm².
- Długość odizolowania (AC)
- Zewnętrzna powłoka kabla powinna być zdjęta na 52.5 mm, a żyły na 6 mm.
- Moment dokręcania (Ground)
- Śruba uziemiająca wymaga momentu 1.5±0.2 N.m.
Ilustracje i schematy
- Schemat PV Connection pokazuje poprawne zarabianie pinów DC i montaż złączy.
- Schemat AC Connection ilustruje kolejność montażu elementów złącza na kablu.
- Schemat Connections and Overview wskazuje przypisanie pinów dla komunikacji RS485/Meter.
Zgodność modelu
- Użycie akcesoriów opcjonalnych (Wi-Fi/LAN dongle) zależy od faktycznej dostawy.
- Aktualizacja firmware wymaga kontaktu z serwisem Solax w celu uzyskania odpowiedniego pakietu.
