Instrukcja instalacji falowników Solax Power serii X1 (0.6KW-3.6KW)

Opis produktu

Falowniki Solax Power serii X1 (0.6KW-3.6KW) to wydajne urządzenia przeznaczone do systemów fotowoltaicznych. Zapewniają niezawodną konwersję energii słonecznej na prąd zmienny, oferując intuicyjną obsługę za pomocą wbudowanego wyświetlacza LCD oraz możliwość zdalnego monitorowania.

Instalacja urządzenia

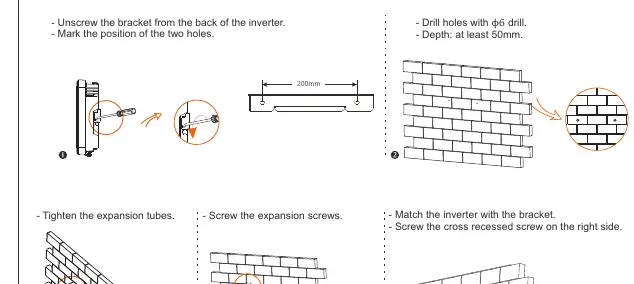

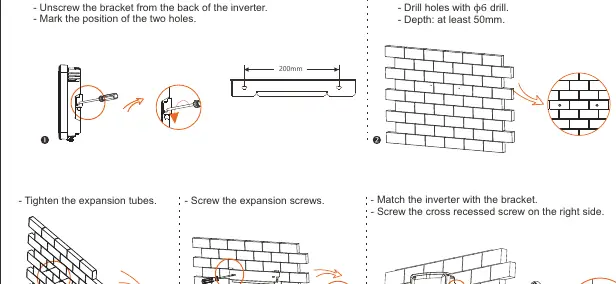

Montaż falownika powinien odbywać się na stabilnej powierzchni. Należy odkręcić wspornik montażowy z tyłu urządzenia, wyznaczyć punkty wiercenia (rozstaw 200 mm), wywiercić otwory o średnicy 6 mm i głębokości co najmniej 50 mm. Po zamocowaniu wspornika za pomocą kołków rozporowych, falownik należy zawiesić na wsporniku i zabezpieczyć śrubą boczną.

Podłączenia elektryczne

• Podłączenie PV: Wymaga użycia przewodów o przekroju 4-6 mm². Należy zachować odpowiednią polaryzację (dodatni i ujemny styk DC) i upewnić się, że złącza są poprawnie zaciśnięte.

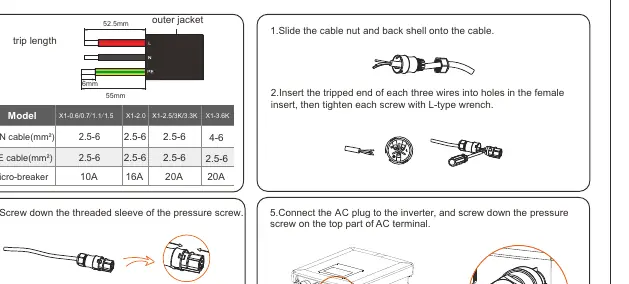

• Podłączenie AC: Przewody należy przygotować zgodnie z instrukcją (długość odizolowania 55 mm dla płaszcza zewnętrznego, 6 mm dla żył). Połączenie wymaga dokręcenia śrub wewnątrz wtyczki AC oraz zabezpieczenia dławika kablowego.
• Uziemienie i komunikacja: Falownik musi zostać uziemiony za pomocą dedykowanego punktu. Porty komunikacyjne (RS485, DRM, Meter) wymagają precyzyjnego podłączenia zgodnie z definicją pinów.

Uruchomienie i obsługa

Po sprawdzeniu wszystkich połączeń należy włączyć zewnętrzne wyłączniki DC i AC. Falownik uruchamia się automatycznie, gdy panele PV generują wystarczającą ilość energii. Stan pracy sygnalizowany jest niebieską diodą LED oraz informacjami na wyświetlaczu LCD.

Aktualizacja oprogramowania

Aktualizacja firmware odbywa się przez port DONGLE przy użyciu pamięci USB. Należy przygotować strukturę folderów (Update/ARM oraz Update/DSP) i umieścić w nich odpowiednie pliki. Po wejściu w tryb serwisowy (przytrzymanie przycisku Enter przez 5 sekund), użytkownik może wybrać odpowiedni program do aktualizacji z poziomu menu LCD.

Konserwacja i bezpieczeństwo

Przed przystąpieniem do jakichkolwiek prac serwisowych należy upewnić się, że urządzenie jest odłączone od zasilania. Nie należy modyfikować nazw plików aktualizacyjnych, gdyż może to doprowadzić do trwałego uszkodzenia falownika. Wszelkie prace powinny być wykonywane zgodnie z lokalnymi przepisami elektrycznymi.
