Instrukcja obsługi dzwonka bezprzewodowego Solight 1L77
Poznaj funkcje dzwonka bezprzewodowego Solight 1L77. Instrukcja zawiera kroki parowania, instalacji, wymiany baterii oraz rozwiązywania problemów z zasięgiem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dzwonek Solight 1L77 paruje się poprzez podłączenie odbiornika do gniazdka 230V, odczekanie na dźwięk 'Ding Dong' i naciśnięcie przycisku nadajnika w ciągu 120 sekund. str. 1
Najważniejsze czynności
- Parowanie przycisku str. 1
- Usuwanie sparowanych przycisków str. 2
- Wymiana baterii str. 2
Problemy i rozwiązania
Dzwonek nie dzwoni
Sprawdź odległość między nadajnikiem a odbiornikiem oraz czy nie ma silnych źródeł zakłóceń (metal, zbrojony beton).
str. 2Konserwacja i reset
- Usuwanie sparowanych przycisków z pamięci str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 180 m | W otwartej przestrzeni | str. 1 |
| Częstotliwość | 433.92 MHz | Częstotliwość transmisji | str. 1 |
| Bateria | CR2032 | Zasilanie przycisku | str. 1 |
Gdzie szukać w PDF
- Opis i specyfikacja str. 1
- Instalacja i rozwiązywanie problemów str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dzwonek bezprzewodowy Solight 1L77 składa się z przycisku (nadajnika) oraz dzwonka (odbiornika) podłączanego do gniazdka 230V. Urządzenie wykorzystuje fale radiowe o częstotliwości 433.92 MHz i oferuje zasięg do 180 m w otwartej przestrzeni. System posiada funkcję parowania (Learning code), która pozwala na rozbudowę zestawu o dodatkowe przyciski lub dzwonki.
Opis urządzenia
Dzwonek (odbiornik):
- Wskaźnik LED
- Przycisk zmiany głośności
- Przycisk wyboru melodii
Przycisk (nadajnik):
- Przycisk dzwonka
- Przycisk czyszczenia parowania
- Miejsce na wizytówkę
- Podstawa montażowa
Parowanie przycisku z dzwonkiem
- Podłącz dzwonek do gniazdka 230V AC/50 Hz.
- Poczekaj na melodię "Ding Dong", która sygnalizuje przejście urządzenia w tryb parowania.
- W ciągu 120 sekund naciśnij przycisk na nadajniku.
- Jeśli parowanie przebiegło pomyślnie, usłyszysz melodię "Ding Dong". W przeciwnym razie powtórz proces.
Można sparować maksymalnie 15 przycisków z jednym dzwonkiem oraz jeden przycisk z maksymalnie 8 dzwonkami.
Usuwanie sparowanych przycisków
- Odłącz dzwonek od zasilania na co najmniej 60 sekund.
- Podłącz dzwonek ponownie do gniazdka.
- Otwórz obudowę nadajnika i naciśnij oraz przytrzymaj przycisk czyszczenia parowania (nr 5).
- Powtórz czynność dla każdego sparowanego urządzenia.
Wybór melodii i głośności
- Naciśnij przycisk nr 3 na dzwonku, aby wybrać melodię.
- Naciśnij przycisk nr 2 na dzwonku, aby ustawić żądaną głośność (4 poziomy: 90, 65, 40, 0 dB).
Instalacja przycisku
- Przed montażem przetestuj zasięg i niezawodność urządzenia w wybranym miejscu.
- Przymocuj podstawę montażową do powierzchni za pomocą taśmy dwustronnej lub śrub (użyj kołków rozporowych).
- Umieść przycisk na zamontowanej podstawie.
Uwaga: Nie montuj przycisku bezpośrednio na metalowych przedmiotach lub materiałach zawierających metal (np. stalowe słupy, drzwi z metalową ramą), ponieważ może to zakłócać działanie urządzenia.

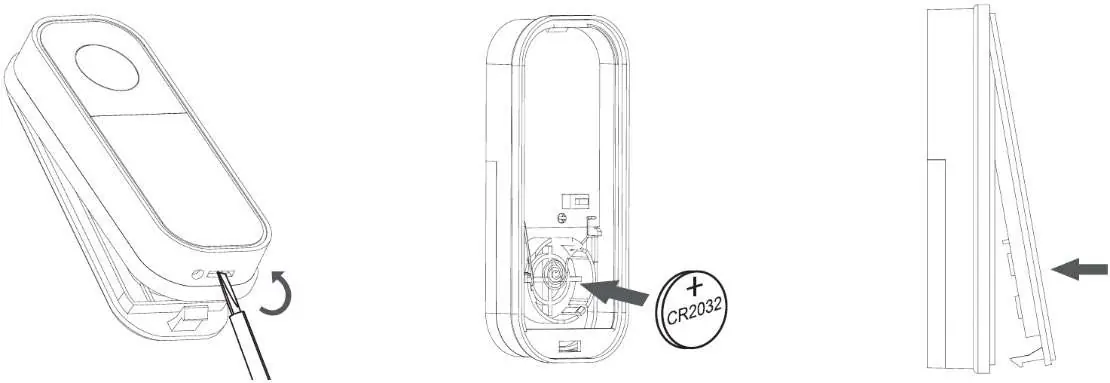

Wymiana baterii
- Otwórz pokrywę nadajnika za pomocą płaskiego śrubokręta.
- Wymień baterię CR2032, zwracając uwagę na polaryzację.
- Załóż z powrotem pokrywę.
Rozwiązywanie problemów
Jeśli dzwonek nie dzwoni po naciśnięciu przycisku, sprawdź:
- Czy odległość między nadajnikiem a odbiornikiem nie jest zbyt duża.
- Czy nie występują silne źródła zakłóceń sygnału (sieci bezprzewodowe, duże metalowe obiekty, ściany z żelbetu).
Dane techniczne
- Zasięg: 180 m w otwartej przestrzeni
- Częstotliwość: 433.92 MHz
- Głośność: 4 poziomy (0-90 dB)
- Liczba melodii: 36
- Zasilanie dzwonka: 230V AC
- Zasilanie przycisku: 1 x 3V (CR2032)
- Stopień ochrony przycisku: IP44
- Temperatura pracy dzwonka: 0 °C do +35 °C
- Temperatura pracy przycisku: -10 °C do +50 °C
Praktyczna pomoc
Typowe problemy
Dzwonek nie dzwoni po naciśnięciu przycisku
Sprawdź odległość między urządzeniami oraz obecność przeszkód (metal, zbrojony beton) zakłócających sygnał.
Brak reakcji podczas parowania
Upewnij się, że przycisk został naciśnięty w ciągu 120 sekund od podłączenia dzwonka do prądu.
Przed użyciem
- Sprawdź, czy gniazdko 230V jest sprawne.
- Przetestuj zasięg w wybranym miejscu przed trwałym montażem.
- Upewnij się, że przycisk nie jest montowany bezpośrednio na metalowej powierzchni.
- Sprawdź, czy bateria CR2032 jest poprawnie zainstalowana w nadajniku.
Parametry w praktyce
- Stopień ochrony IP44
- Przycisk jest odporny na warunki atmosferyczne (bryzgoszczelny).
Ilustracje i schematy
- Schemat instalacji pokazuje montaż podstawy przycisku za pomocą śrub i kołków.
- Rysunek wymiany baterii wskazuje użycie płaskiego śrubokręta do otwarcia obudowy.
Zgodność modelu
- Można sparować do 15 przycisków z jednym dzwonkiem.
- Jeden przycisk można sparować z maksymalnie 8 dzwonkami.
- Solight 1L74T może służyć jako przycisk zamienny.
