Instrukcja obsługi dzwonka bezprzewodowego Solight 1L82B

Poznaj funkcje dzwonka bezprzewodowego Solight 1L82B. Instrukcja zawiera kroki parowania, wymiany baterii, montażu oraz rozwiązywania problemów z zasięgiem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Dzwonek Solight 1L82B to bezprzewodowy zestaw zasilany sieciowo (odbiornik) i bateryjnie (przycisk). Parowanie odbywa się poprzez podłączenie odbiornika do prądu i naciśnięcie przycisku w ciągu 120 sekund od usłyszenia melodii. str. 1

Najważniejsze czynności

  • Parowanie przycisku str. 1
  • Kasowanie pamięci str. 1

Pierwsze uruchomienie

  • Podłącz odbiornik do gniazdka 230V, poczekaj na melodię i naciśnij przycisk w ciągu 120 sekund. str. 1

Problemy i rozwiązania

Odbiornik nie dzwoni

Sprawdź odległość między nadajnikiem a odbiornikiem oraz obecność źródeł zakłóceń (metal, ściany).

str. 1

Konserwacja i reset

  • Wymiana baterii: Otwórz pokrywę śrubokrętem, włóż baterię CR2032, zamknij pokrywę. str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg 180 m W otwartej przestrzeni str. 1
Zasilanie odbiornika 230V Sieciowe str. 1
Bateria przycisku CR2032 str. 1

Gdzie szukać w PDF

  • Instrukcja obsługi i specyfikacja str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż przycisku na ścianie Strona 1 Wymiana baterii w przycisku Strona 1

Najważniejsze informacje z instrukcji

Dzwonek bezprzewodowy Solight 1L82B składa się z przycisku (nadajnika) oraz dzwonka (odbiornika). Odbiornik wymaga stałego podłączenia do sieci elektrycznej 230 V. Przycisk jest zasilany baterią CR2032. Zasięg urządzenia wynosi do 180 m w otwartej przestrzeni. Urządzenie posiada funkcję parowania (Learning code), która pozwala na rozbudowę zestawu o dodatkowe przyciski lub dzwonki.

Opis urządzenia

Odbiornik wyposażony jest w:

  • Wskaźnik LED
  • Przycisk wyboru melodii / parowania
  • Przycisk zmiany głośności
  • Przycisk trybu
  • Głośnik

Parowanie przycisku z dzwonkiem

  1. Podłącz odbiornik do gniazdka elektrycznego (230 V).
  2. Poczekaj na melodię "Ding Dong"; po jej usłyszeniu urządzenie przejdzie w tryb parowania.
  3. Masz 120 sekund na naciśnięcie przycisku na nadajniku.
  4. Pomyślne parowanie zostanie potwierdzone melodią "Ding Dong".

Można sparować maksymalnie 8 przycisków z jednym dzwonkiem oraz jeden przycisk z maksymalnie 15 dzwonkami. Aby usunąć sparowane przyciski z pamięci, przytrzymaj przycisk wyboru melodii (nr 2) przez około 20 sekund, aż usłyszysz "Ding Dong".

Wybór melodii i głośności

Użyj przycisku nr 2 na odbiorniku, aby wybrać dzwonek. Naciśnij przycisk nr 3, aby ustawić żądaną głośność (4 poziomy: 0-90 dB).

Montaż przycisku

  1. Przed montażem przetestuj zasięg i niezawodność urządzenia w wybranym miejscu.
  2. Przycisk jest odporny na warunki atmosferyczne, ale zaleca się montaż w miejscu osłoniętym (np. we wnęce).
  3. Przymocuj podkładkę montażową do powierzchni za pomocą dwustronnej taśmy klejącej lub śrub (użyj kołków rozporowych).
  4. Umieść przycisk na zamontowanej części tylnej.

Uwaga: Nie umieszczaj przycisku bezpośrednio na metalowych przedmiotach lub materiałach zawierających metal (np. stalowe słupki, metalowe ramy drzwi), ponieważ może to zakłócać działanie urządzenia.

Montaż przycisku na ścianie
Montaż przycisku na ścianie

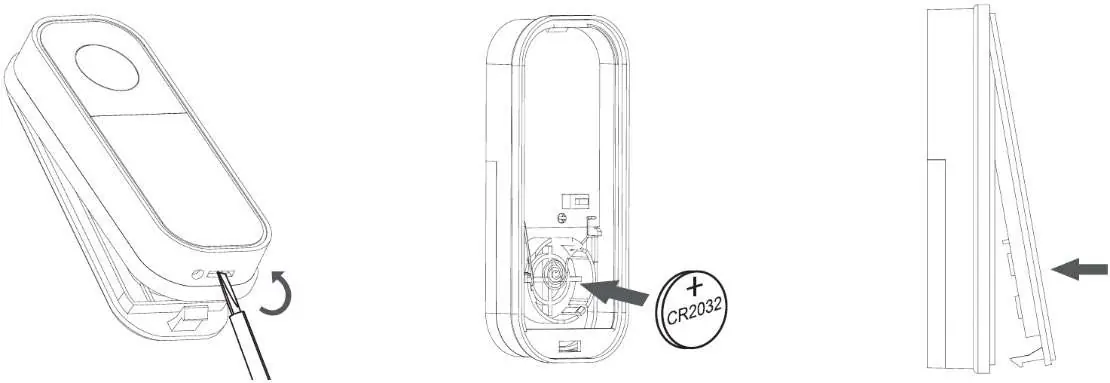

Wymiana baterii

Wymiana baterii w przycisku
Wymiana baterii w przycisku
  1. Otwórz pokrywę nadajnika za pomocą płaskiego śrubokręta.
  2. Ostrożnie włóż baterię CR2032 (lokalizacja jest pokazana na płytce wewnątrz urządzenia).
  3. Załóż z powrotem pokrywę.

Rozwiązywanie problemów

Jeśli odbiornik nie dzwoni po naciśnięciu przycisku, sprawdź:

  • Czy odległość między nadajnikiem a odbiornikiem nie jest zbyt duża.
  • Czy między urządzeniami nie występują silne źródła zakłóceń sygnału (sieci bezprzewodowe, duże metalowe obiekty, ściany z żelbetu itp.).

Praktyczna pomoc

Typowe problemy

Odbiornik nie dzwoni po naciśnięciu przycisku

Sprawdź, czy odległość między nadajnikiem a odbiornikiem nie jest zbyt duża lub czy nie występują zakłócenia sygnału (metalowe obiekty, ściany).

Brak reakcji przycisku

Sprawdź stan baterii CR2032 w nadajniku i wymień ją w razie potrzeby.

Przed użyciem

  • Podłącz odbiornik do gniazdka 230V
  • Przetestuj zasięg w wybranym miejscu przed montażem
  • Upewnij się, że przycisk nie jest montowany na metalowej powierzchni
  • Przygotuj śrubokręt płaski do wymiany baterii

Parametry w praktyce

Zasilanie przycisku
Bateria 1x 3V CR2032 (w zestawie).
Stopień ochrony przycisku
IP44 (odporny na warunki atmosferyczne).

Ilustracje i schematy

  • Rysunek 1: Wymiana baterii w przycisku za pomocą śrubokręta
  • Rysunek 2: Opis przycisków na odbiorniku
  • Rysunek 3: Montaż przycisku na ścianie za pomocą śrub

Zgodność modelu

  • Solight 1L74T może być używany jako przycisk zamienny.
  • Odbiornik przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
