Instrukcja montażu uchwytu ściennego Solight 1MK22
Instrukcja montażu uchwytu ściennego Solight 1MK22. Dowiedz się, jak bezpiecznie zamontować telewizor, jakie są parametry techniczne oraz jak wyregulować kąt nachylenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Uchwyt Solight 1MK22 służy do montażu telewizora na ścianie. Obsługuje standard VESA do 400x400 i pozwala na regulację nachylenia w zakresie -20 do +20 stopni. str. 1, 2
Najważniejsze czynności
- Montaż płyty ściennej str. 1
- Regulacja kąta nachylenia str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| VESA | 400x400 | Maksymalny rozstaw otworów montażowych | str. 1 |
| Tilt | -20 do +20 stopni | Zakres regulacji nachylenia | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu (kroki 1-5) str. 1
- Instrukcja montażu (kroki 6-7) str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt ścienny Solight 1MK22 przeznaczony jest do montażu płaskiego telewizorów. Urządzenie obsługuje standard VESA do 400x400 mm i umożliwia regulację kąta nachylenia w zakresie od -20 do +20 stopni. Przed przystąpieniem do montażu należy upewnić się, że ściana jest w stanie utrzymać ciężar telewizora oraz że zestaw zawiera wszystkie niezbędne elementy.
Elementy zestawu
W opakowaniu znajdują się:
- Śruby montażowe (różne rozmiary: M6x60, M4x14, M5x30, M6x14, M6x30, M8x20, M8x30)
- Podkładki (M6, M8)
- Kołki rozporowe 8x40 mm
- Nakrętki M6
- Tuleje plastikowe
Montaż uchwytu
- Przygotowanie płyty ściennej: Użyj płyty ściennej jako szablonu, aby zaznaczyć trzy otwory na ścianie.
- Wiercenie: Wywierć otwory o średnicy 8 mm i głębokości 60 mm.
- Mocowanie ścienne: Umieść trzy kołki rozporowe w otworach. Wkręć śruby samogwintujące w kołki, ale nie dokręcaj ich całkowicie – pozostaw około 3 mm odstępu od ściany.
- Montaż adaptera: Przymocuj ramiona adaptera do tylnej części telewizora, używając odpowiednich śrub z zestawu.
- Zawieszenie telewizora: Zawieś telewizor z zamontowanym adapterem na płycie ściennej, zahaczając o śruby samogwintujące.
- Zabezpieczenie: Przesuń płytę ścienną w dół, aby zablokować ją na śrubach, a następnie dokręć wszystkie śruby, aby zapewnić stabilność.
Regulacja kąta nachylenia
Aby dostosować kąt nachylenia telewizora:
- Poluzuj pokrętło regulacyjne znajdujące się przy uchwycie.
- Ustaw telewizor pod wybranym kątem (w zakresie od -20 do +20 stopni).
- Po uzyskaniu pożądanej pozycji, mocno dokręć pokrętło, aby zablokować ustawienie.
Praktyczna pomoc
Typowe problemy
Brak stabilności uchwytu po montażu
Upewnij się, że wszystkie śruby mocujące płytę ścienną oraz ramiona adaptera są mocno dokręcone.
Trudności z regulacją kąta nachylenia
Poluzuj pokrętło regulacyjne przed próbą zmiany kąta nachylenia telewizora.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą części w instrukcji
- Upewnij się, że ściana jest odpowiednia do montażu
- Przygotuj wiertło o średnicy 8 mm
- Sprawdź standard VESA swojego telewizora (maksymalnie 400x400)
- Upewnij się, że masz odpowiednie śruby do swojego modelu telewizora
Parametry w praktyce
- VESA 400x400
- Maksymalny rozstaw otworów montażowych w telewizorze (400 mm x 400 mm)
- Tilt -20 do +20 stopni
- Zakres regulacji kąta nachylenia telewizora w pionie
Ilustracje i schematy

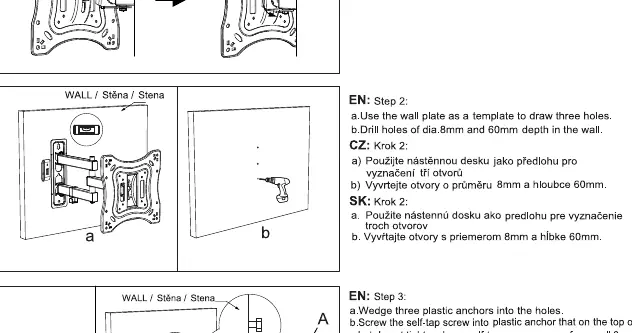

- Krok 1-3: Instrukcja wiercenia otworów i montażu płyty ściennej

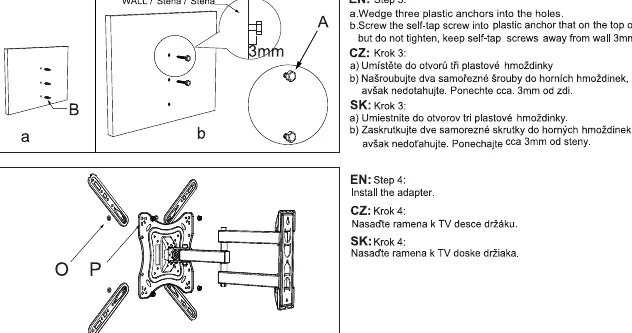

- Krok 4-5: Montaż ramion adaptera do telewizora

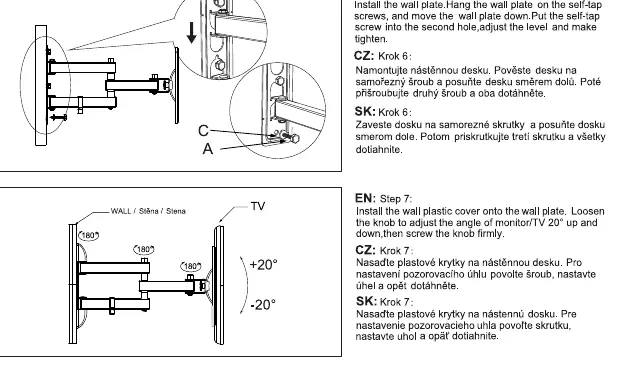

- Krok 6-7: Zawieszenie telewizora na płycie ściennej i regulacja kąta
Zgodność modelu
- Uchwyt jest kompatybilny z telewizorami o standardzie VESA do 400x400
