Instrukcja wymiany diody sygnalizacyjnej Solinst 102M

Przewodnik krok po kroku dotyczący wymiany diody LED w miernikach poziomu wody Solinst serii 102M Mk2. Zawiera listę narzędzi, procedurę lutowania oraz instrukcje podłączenia przewodów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę wymiany diody LED w miernikach poziomu wody Solinst serii Mk2 (modele 101, 102, 102M). Wymiana wymaga umiejętności lutowania oraz podstawowych narzędzi warsztatowych. Przed przystąpieniem do prac należy upewnić się, że posiadany model jest w wersji Mk2 (z białą płytką drukowaną i złączami typu push-release).

Narzędzia i materiały

  • Zapasowy zestaw diody LED (nr części 113923)
  • Śrubokręt krzyżakowy
  • Klucz 10 mm (3/8 cala)
  • Lutownica i cyna z topnikiem
  • Opcjonalnie: obcinaczki i ściągacz izolacji

Procedura wymiany diody

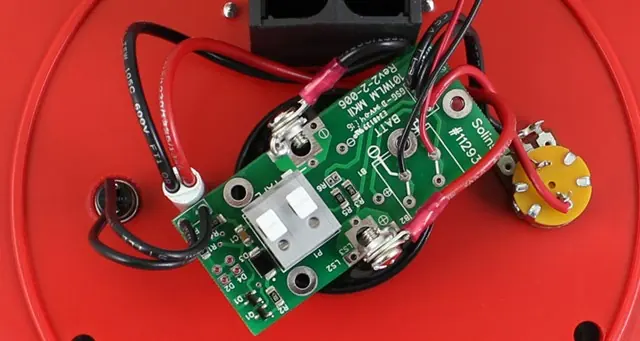

Widok płytki drukowanej Mk2 z nowym typem diody
Widok płytki drukowanej Mk2 z nowym typem diody
Umieść taśmę pomiarową w uchwycie zabezpieczającym.
Umieść taśmę pomiarową w uchwycie zabezpieczającym.
  1. Wyjmij baterię z urządzenia.
  2. Odkręć trzy śruby i zdejmij płytę czołową.
  3. Naciśnij białe zaciski na płytce drukowanej, aby odłączyć przewody taśmy/kabla.
  4. W przypadku starszych wersji diod, odetnij czerwony i czarny przewód, a następnie wypchnij diodę przez otwór w płycie czołowej.
  5. Użyj klucza, aby odkręcić nakrętkę przycisku testowego i wyjmij go.
  6. Odkręć dwie śruby mocujące płytkę drukowaną do Sonalertu i ostrożnie ją unieś.
  7. Wylutuj starą diodę i usuń pozostałości cyny.
  8. Włóż nową diodę przez otwór w płycie czołowej i zabezpiecz ją białą nakrętką.
  9. Przylutuj przewody nowej diody do punktów oznaczonych jako D2 (dla modeli 101/102) lub D4 (dla modelu 102M).
  10. Umieść płytkę z powrotem na Sonalercie, zwracając uwagę na polaryzację (+ve/-ve).
  11. Przykręć płytkę śrubami, zamontuj przycisk testowy i podłącz przewody taśmy/kabla do zacisków.
  12. Zainstaluj baterię i przetestuj urządzenie, zanurzając sondę w wodzie.

Wskazówki montażowe

Podczas podłączania taśmy do płytki drukowanej, upewnij się, że przewód z oznaczeniem (lub górna część taśmy z literą P) jest włożony do zacisku z białym kwadratem poniżej. W modelach 102/102M ujemny przewód (czarny w oplocie) musi być włożony do zacisku z białym kwadratem, a dodatni (środkowy) do pozostałego.

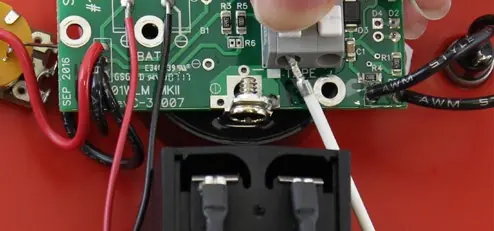

Podłączanie taśmy do zacisków typu push-release
Podłączanie taśmy do zacisków typu push-release

Praktyczna pomoc

Typowe problemy

Dioda nie świeci po wymianie

Sprawdź poprawność połączeń przewodów, polaryzację baterii oraz czy sonda jest zanurzona w wodzie podczas testu.

Brak możliwości wymiany w modelu Mk1

Modele Mk1 wymagają wymiany całego zespołu płytki drukowanej (nr części 102977). Skontaktuj się z Solinst w celu uzyskania części.

Przed użyciem

  • Upewnij się, że posiadasz model Mk2 (biała płytka drukowana).
  • Przygotuj lutownicę i cynę.
  • Wyjmij baterię przed rozpoczęciem prac.
  • Zidentyfikuj punkty lutownicze D2 lub D4 odpowiednie dla Twojego modelu.
  • Sprawdź orientację taśmy (oznaczenie P).

Parametry w praktyce

Złącza Push-Release
Białe zaciski na płytce wymagające naciśnięcia w celu zwolnienia lub włożenia przewodów.

Ilustracje i schematy

  • Zdjęcia pokazują różnice między starym a nowym stylem montażu diody.
  • Schemat połączeń przewodów taśmy wskazuje na konieczność dopasowania polaryzacji do białego kwadratu na płytce.

Zgodność modelu

  • Instrukcja dotyczy wyłącznie mierników poziomu wody Solinst Mk2.
  • Modele Mk1 wymagają innego zestawu naprawczego.
