Instrukcja wymiany wskaźnika świetlnego w miernikach poziomu wody Solinst 102M
Oficjalna instrukcja wymiany diody LED w miernikach poziomu wody Solinst serii 101, 102 oraz 102M Mk2. Zawiera listę narzędzi oraz szczegółowe kroki montażowe.
Spis treści
Opis produktu
Niniejsza instrukcja dotyczy wymiany wskaźnika świetlnego (diody LED) w miernikach poziomu wody Solinst modeli 101, 102 oraz 102M w wersji Mk2. Wymiana pozwala na przywrócenie pełnej funkcjonalności sygnalizacji świetlnej urządzenia.
Narzędzia i materiały
- Zestaw zamienny diody LED (nr kat. 113923)
- Śrubokręt krzyżakowy
- Klucz 10 mm (3/8 cala)
- Lutownica oraz cyna z topnikiem
- Opcjonalnie: obcinaczki i ściągacz izolacji
Instrukcja wymiany
Proces wymiany wymaga zachowania ostrożności przy pracy z elektroniką. Przed przystąpieniem do prac należy wyjąć baterię z piasty bębna.
Demontaż
Po odkręceniu śrub czołowych i wyjęciu płytki drukowanej, należy odłączyć przewody taśmy lub kabla, naciskając białe zaciski typu push-release. W przypadku starszych wersji wskaźników konieczne może być odcięcie przewodów lub wylutowanie starej diody.
Montaż nowego wskaźnika
Nową diodę należy umieścić w otworze czołowym i zabezpieczyć nakrętką. Przewody diody lutuje się do punktów oznaczonych jako D2 (dla modeli 101/102) lub D4 (dla modelu 102M) na płytce drukowanej. Należy upewnić się, że biegunowość (+ve/-ve) jest zgodna z oznaczeniami na terminalach Sonalert.
Uruchomienie i testowanie

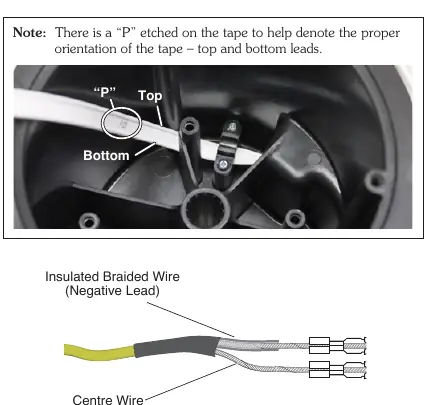

Po ponownym podłączeniu taśmy lub kabla (zwracając uwagę na oznaczenia polaryzacji i orientację taśmy z literą P), należy zainstalować baterię. Test działania przeprowadza się poprzez zanurzenie sondy w szklance wody przy włączonym urządzeniu. Jeśli dioda nie świeci, należy sprawdzić poprawność połączeń oraz polaryzację baterii.
