Instrukcja obsługi trójfazowego falownika hybrydowego Solplanet ASW 05-12KH-T2
Szybki przewodnik po instalacji, konfiguracji i obsłudze trójfazowych falowników hybrydowych Solplanet serii ASW 05-12KH-T2 oraz T3. Zawiera procedury montażu, podłączenia elektrycznego, konfiguracji przez aplikację Solplanet oraz...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy trójfazowych falowników hybrydowych Solplanet serii ASW 05-12KH-T2 oraz ASW 08-12KH-T3. Dokument opisuje procesy montażu, instalacji elektrycznej, uruchomienia, konfiguracji parametrów oraz konserwacji. Urządzenie jest przeznaczone wyłącznie dla wykwalifikowanego personelu posiadającego odpowiednie uprawnienia i wiedzę z zakresu instalacji elektrycznych oraz systemów bateryjnych.
Opis urządzenia i elementy zestawu
Falownik hybrydowy służy do konwersji energii słonecznej na energię AC oraz zarządzania magazynowaniem energii w baterii. Zestaw zawiera falownik, wspornik ścienny, złącza AC, złącza bateryjne, Ai-Dongle oraz pakiet komunikacyjny. Szczegółowy wykaz elementów znajduje się w sekcji 3.1 instrukcji.
Montaż i instalacja
Falownik należy montować na solidnej powierzchni (beton lub mur) w miejscu niedostępnym dla dzieci, nienarażonym na bezpośrednie nasłonecznienie. Urządzenie musi być montowane pionowo. Należy zachować minimalne odstępy od ścian i innych urządzeń (min. 500 mm). Montaż obejmuje zamocowanie wspornika ściennego, a następnie zawieszenie falownika i zabezpieczenie go śrubami.
Podłączenia elektryczne
Podłączenia obejmują: uziemienie, kabel sieciowy (Grid), obciążenie EPS, moduły PV oraz baterię. Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi przepisami. Należy zwrócić szczególną uwagę na polaryzację złączy DC oraz sekwencję faz w systemach równoległych. Ai-Dongle służy do komunikacji i monitorowania systemu.
Uruchomienie i obsługa
Uruchomienie odbywa się poprzez aplikację Solplanet. Po poprawnym montażu i podłączeniu, należy włączyć przełącznik DC, skonfigurować parametry w aplikacji (kod sieci, tryb pracy, model baterii), a następnie włączyć wyłączniki AC. Stan pracy urządzenia sygnalizowany jest za pomocą wskaźników LED.
Konfiguracja parametrów
Aplikacja Solplanet umożliwia zaawansowaną konfigurację, w tym: tryby zarządzania energią (Self-Consumption, Reserve, Custom, Time of use), ustawienia mocy czynnej i biernej, konfigurację wyjść cyfrowych (Heat pump) oraz aktywację funkcji AFCI (wykrywanie łuku elektrycznego).
Rozwiązywanie problemów
W przypadku wystąpienia błędów, komunikaty są wyświetlane w aplikacji. Typowe działania obejmują sprawdzenie połączeń, restart urządzenia po odłączeniu od źródeł zasilania (odczekać 3 minuty) lub kontakt z serwisem w przypadku trwałych usterek.
Konserwacja
Zaleca się coroczne czyszczenie styków przełącznika DC oraz dbanie o drożność wlotów i wylotów powietrza, aby zapewnić prawidłowe chłodzenie urządzenia.
Informacje o producencie
Solplanet
Praktyczna pomoc
Typowe problemy
Błąd sieci (np. Grid frequency fault, Grid voltage fault)
Sprawdź parametry sieci, połączenia kabli AC oraz ustawienia w aplikacji. Jeśli problem trwa, skontaktuj się z operatorem sieci.
Błąd izolacji (Isolation fault)
Sprawdź izolację przewodów PV do uziemienia, upewnij się, że rezystancja jest większa niż 1 Mohm i sprawdź uziemienie falownika.
Błąd komunikacji Ai-Dongle
Sprawdź połączenie z routerem, upewnij się, że dioda LED na dongle świeci się poprawnie. Zrestartuj konfigurację sieci w aplikacji.
Błąd temperatury (Over temperature fault)
Sprawdź, czy wloty i wyloty powietrza nie są zablokowane oraz czy temperatura otoczenia nie jest zbyt wysoka.
Przed użyciem
- Upewnij się, że falownik jest poprawnie zamontowany na wsporniku ściennym.
- Sprawdź, czy wszystkie kable komunikacyjne i złącza AC są poprawnie podłączone i dokręcone.
- Zweryfikuj, czy napięcie DC stringów nie przekracza dopuszczalnych limitów falownika.
- Upewnij się, że polaryzacja DC jest prawidłowa.
- Sprawdź, czy uziemienie falownika jest wykonane poprawnie.
- Upewnij się, że wyłączniki DC i AC są w pozycji OFF przed rozpoczęciem prac.
Parametry w praktyce
- Maksymalne napięcie wejściowe
- 1100 V - nieprzekraczalny limit napięcia dla stringów PV.
- Zakres napięcia MPP
- Zakres napięcia, w którym falownik pracuje z optymalną wydajnością (zależny od modelu).
- Stopień ochrony IP66
- Urządzenie jest całkowicie pyłoszczelne i chronione przed silnymi strumieniami wody.
- Temperatura pracy
- -25°C do +60°C - zakres temperatur otoczenia, w którym falownik może pracować.
Ilustracje i schematy

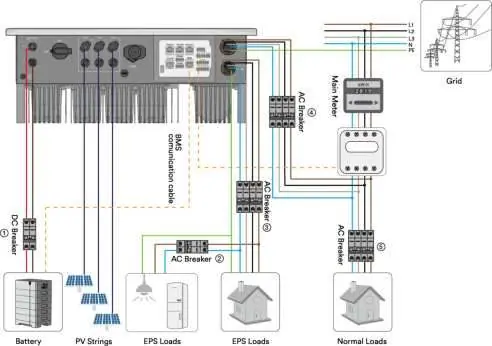

- Schematy pokazują połączenia dla systemów z jednym falownikiem oraz systemów równoległych (Master/Slave).

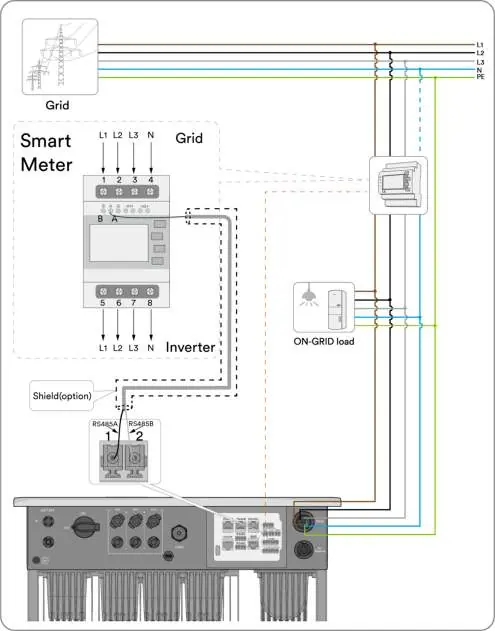

- Wskazano konieczność poprawnego podłączenia Smart Metera lub przekładników prądowych (CT) do odpowiednich portów komunikacyjnych.
- Zilustrowano sposób podłączenia obciążeń EPS, które są zasilane w przypadku awarii sieci.
Zgodność modelu
- Współpracuje z bateriami litowo-jonowymi zatwierdzonymi przez AISWEI.
- Wymaga użycia dedykowanych liczników energii (Smart Meter) wspieranych przez Solplanet (np. Eastron, CHINT).
- W systemach równoległych wszystkie falowniki muszą być tego samego modelu.
