Instrukcja obsługi interfejsu Somfy SDN 0-10V V2
Szybki przewodnik po konfiguracji i instalacji interfejsu Somfy SDN 0-10V V2. Dowiedz się, jak podłączyć urządzenie, ustawić przełączniki DIP oraz skonfigurować tryby pracy SDN i animeo IP.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Interfejs Somfy SDN 0-10V V2 służy do konwersji standardowego analogowego sygnału ściemniania 0-10V na polecenia sieci Somfy Digital Network (SDN) lub animeo IP. Urządzenie umożliwia sterowanie silnikami w krokach co 10% (0-100%). Instalacja musi być wykonana przez wykwalifikowanego elektryka, ponieważ urządzenie jest zasilane napięciem sieciowym.
Instalacja i podłączenie
Urządzenie montowane jest w puszce połączeniowej. Wymaga podłączenia zasilania sieciowego oraz sygnału 0-10V. Połączenie z magistralą SDN odbywa się za pomocą standardowego kabla CAT-5e lub wyższej kategorii poprzez port RJ45.
- 0-10V (+): przewód fioletowy
- 0-10V (-): przewód różowy
- Neutralny: przewód biały
- Faza (Line): przewód czarny
Konfiguracja przełączników DIP
Przełączniki znajdują się pod klapką serwisową. Pozwalają na wybór trybu pracy oraz adresu grupy SDN.
- Bank A: służy do wyboru funkcji sterowania (np. pozycja procentowa, pozycja pośrednia, tryb animeo IP).
- Bank B: służy do ustawienia adresu grupy SDN (dostępne 62 adresy).
- Przełącznik zasilania magistrali (Bus Power): włącza lub wyłącza zasilanie +24V na magistrali SDN (ustawienie domyślne: wyłączone, pozycja w lewo).
Tryby pracy
Urządzenie obsługuje dwa główne tryby pracy:
- Tryb SDN (standalone): umożliwia sterowanie wszystkimi silnikami (broadcast) lub konkretną grupą silników.
- Tryb animeo IP: urządzenie jest wykrywane jako 6-przyciskowy klawisz (Non-Eco Mode) i konfigurowane za pomocą oprogramowania animeo IP Visual Configuration.
Rozwiązywanie problemów
W przypadku problemów z działaniem, urządzenie można zresetować za pomocą przycisku (Push Button). Naciśnięcie i przytrzymanie przycisku przez ponad 30 sekund spowoduje wykonanie resetu oprogramowania (dioda LED zacznie migać po 30 sekundach).
Informacje o producencie
Somfy
Praktyczna pomoc
Typowe problemy
Silniki nie reagują na sygnał 0-10V
Sprawdź ustawienia przełączników DIP w Banku A i B oraz upewnij się, że zasilanie magistrali jest poprawnie skonfigurowane.
Brak komunikacji w trybie animeo IP
Upewnij się, że urządzenie zostało poprawnie wykryte w oprogramowaniu animeo IP Visual Configuration poprzez naciśnięcie przycisku na 7-30 sekund.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy zasilanie sieciowe jest odłączone przed przystąpieniem do prac.
- Zweryfikuj poprawność podłączenia przewodów 0-10V zgodnie z kolorami.
- Ustaw przełączniki DIP zgodnie z wymaganym trybem pracy (Bank A) i adresem grupy (Bank B).
- Upewnij się, że przełącznik zasilania magistrali (Bus Power) jest w odpowiedniej pozycji.
Parametry w praktyce
- 0-10V Rating
- 24V DC 200mA - parametry wejściowe dla sygnału sterującego.
- Bus Power Switch
- Przełącznik w lewo wyłącza zasilanie magistrali, w prawo włącza zasilanie +24V.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania i sygnału 0-10V do interfejsu oraz połączenie magistrali SDN z hubem danych.

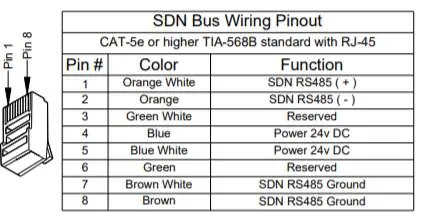

- Tabela pinów RJ45 definiuje standard TIA-568B dla magistrali SDN.
Zgodność modelu
- Zoptymalizowany do pracy z modułami bezprzewodowymi Encelium.
- Obsługuje standardowe napięcia analogowe w zakresie 0.75V do 9.1V.
