Instrukcja montażu fotokomórki Sommer 7023
Instrukcja montażu i podłączenia fotokomórki Sommer 7023 (2-żyłowej). Dowiedz się, jak poprawnie zainstalować urządzenie, sprawdzić parametry techniczne i podłączyć je do sterownika bramy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Fotokomórka Sommer 7023 to 2-żyłowe urządzenie zabezpieczające o zasięgu 8 metrów, przeznaczone do montażu przy bramach garażowych. str. 1
Najważniejsze czynności
- Montaż mechaniczny str. 1
- Podłączenie elektryczne str. 2
Problemy i rozwiązania
Sprawdź zasilanie (20-30V) oraz wyrównanie TX/RX.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 8 m | Maksymalny dystans pracy | str. 1 |
| Napięcie | 20-30 V | Napięcie magistrali | str. 1 |
Gdzie szukać w PDF
- Dane techniczne i montaż str. 1
- Podłączenie elektryczne str. 2
Spis treści
Najważniejsze informacje
Fotokomórka Sommer 7023 to 2-żyłowe urządzenie zabezpieczające przeznaczone do systemów automatyki bramowej. Urządzenie składa się z nadajnika (TX) oraz odbiornika (RX). Przed przystąpieniem do montażu należy upewnić się, że zasięg pracy nie przekracza 8 metrów oraz że napięcie magistrali mieści się w zakresie 20-30 V.
Dane techniczne
- Zasięg: 8 m
- Zakres temperatur: -20°C do 60°C
- Napięcie magistrali: 20 V do 30 V
- Pobór prądu: maks. 20 mA
- Klasa ochrony: IP 44
Montaż i instalacja
Proces montażu składa się z kilku etapów:
- Wyznacz miejsce montażu nadajnika (TX) i odbiornika (RX) w jednej linii, zachowując maksymalny dystans 8 metrów.
- Przygotuj otwory montażowe zgodnie z wymiarami podanymi w instrukcji (rozstaw 50 mm).
- Zamontuj obudowy urządzeń na ścianie lub słupku.
- Poprowadź przewody 2-żyłowe do urządzeń.
- Zainstaluj elementy elektroniczne w obudowach, dbając o poprawne ułożenie przewodów.
- Zatrzaśnij pokrywy obudów po zakończeniu instalacji.

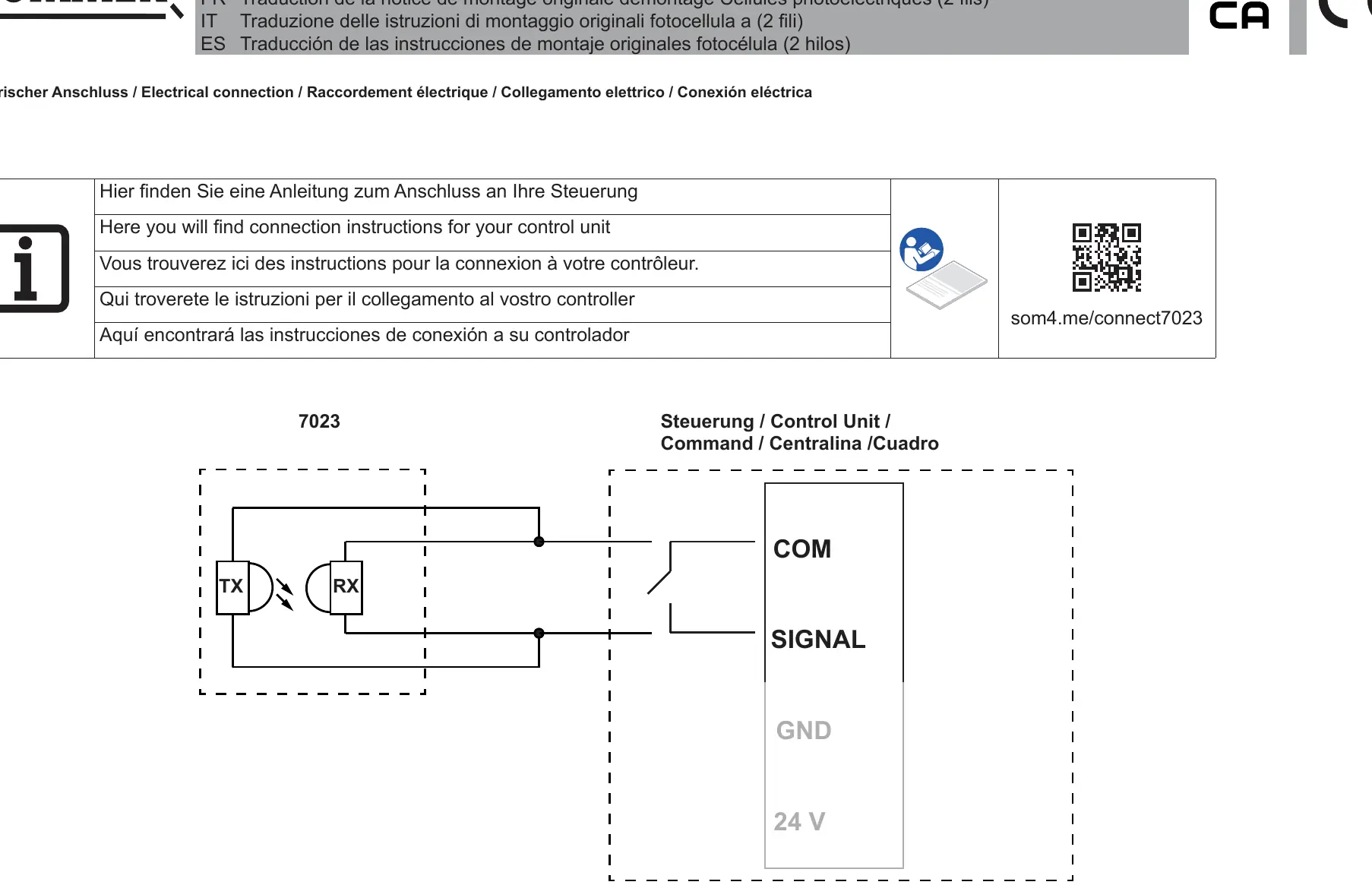

Podłączenie elektryczne
Urządzenie wymaga podłączenia 2-żyłowego do sterownika bramy. Należy połączyć wyjścia fotokomórki z odpowiednimi wejściami sterownika (COM oraz SIGNAL). Szczegółowy schemat połączeń znajduje się w dokumentacji sterownika, do którego podłączana jest fotokomórka.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia 2-żyłowego do sterownika oraz czy zasięg między TX a RX nie przekracza 8 metrów.
Upewnij się, że nadajnik (TX) i odbiornik (RX) są ustawione w jednej linii i nie ma przeszkód między nimi.
Przed użyciem
- Sprawdź, czy napięcie magistrali mieści się w zakresie 20-30 V.
- Upewnij się, że odległość między nadajnikiem a odbiornikiem nie przekracza 8 metrów.
- Przygotuj przewody 2-żyłowe do podłączenia.
- Upewnij się, że miejsce montażu jest stabilne.
