Instrukcja montażu zestawu przedłużenia szyny Sommer 10460V000
Szybki przewodnik montażu zestawu przedłużenia szyny dla napędów bram garażowych Sommer. Zawiera instrukcje łączenia szyn, montażu łańcucha oraz wymagane parametry techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu przedłużenia szyny dla napędów bram garażowych marki Sommer. Zestaw pozwala na wydłużenie szyny prowadzącej, co jest niezbędne w przypadku bram o większej wysokości. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia (klucz 13 mm / 1/2 cala) oraz środki ochrony osobistej.
Montaż i instalacja
Proces montażu polega na fizycznym połączeniu dodatkowego odcinka szyny z istniejącą konstrukcją oraz przedłużeniu łańcucha napędowego.
- Przygotowanie: Upewnij się, że długość szyny po przedłużeniu mieści się w zakresie od 2750 mm do maksymalnie 7500 mm.
- Łączenie szyn: Użyj dołączonych elementów montażowych, aby stabilnie połączyć nowy odcinek szyny z istniejącym profilem.
- Łańcuch: Połącz ogniwa łańcucha zgodnie z rysunkiem technicznym, upewniając się, że mechanizm jest poprawnie zablokowany.
Bezpieczeństwo
Podczas prac montażowych należy zachować szczególną ostrożność w miejscach, gdzie występuje ryzyko przytrzaśnięcia palców. Nie należy używać urządzenia, jeśli elementy montażowe nie są w pełni dokręcone lub jeśli łańcuch nie pracuje płynnie w szynie.
Dane techniczne
Zestaw jest kompatybilny z szeroką gamą napędów Sommer, w tym seriami S 9050, S 9060, S 9080, S 9110, A 400 S, A 550 L, A 800 XL oraz modelami North America (2060, 2080, 2010, evo, evo+).
Kontakt z producentem: SOMMER Antriebs- und Funktechnik GmbH, Hans-Böckler-Straße 27, 73230 Kirchheim/Teck, Niemcy. E-mail: [email protected], strona internetowa: www.sommer.eu.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Sprawdź, czy połączenie szyn jest idealnie równe i czy ogniwa łańcucha zostały poprawnie połączone bez skręceń.
Upewnij się, że wszystkie śruby i elementy łączące zostały dokręcone kluczem 13 mm zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy całkowita długość szyny nie przekracza 7500 mm.
- Przygotuj klucz 13 mm (1/2 cala).
- Upewnij się, że posiadasz wszystkie elementy zestawu wymienione na rysunku montażowym.
- Załóż rękawice ochronne i kask przed rozpoczęciem prac.
Parametry w praktyce
- Zakres długości szyny
- Dopuszczalna długość całkowita po przedłużeniu wynosi od 2750 mm do 7500 mm.
- Kompatybilność
- Zestaw przeznaczony dla napędów Sommer serii S, A oraz modeli North America.

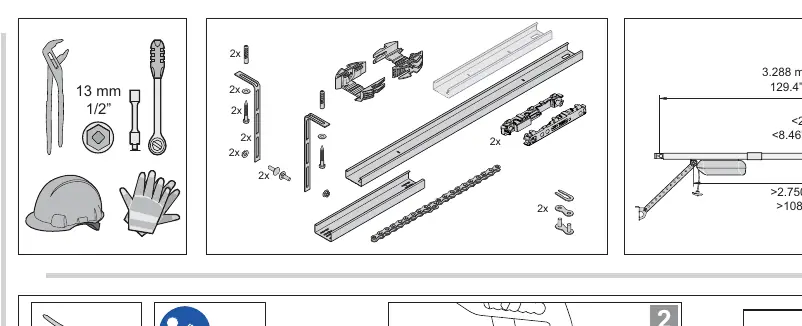

Ilustracje i schematy
- Rysunek 1: Schemat łączenia ogniw łańcucha.
- Rysunek 2: Sposób łączenia profili szyny za pomocą łączników.
- Rysunek 3: Ostrzeżenie dotyczące ryzyka przytrzaśnięcia palców w mechanizmie łańcuchowym.
Zgodność modelu
- Zestaw dedykowany dla napędów bram garażowych Sommer.
- Kompatybilny z seriami: S 9050, S 9060, S 9080, S 9110, A 400 S, A 550 L, A 800 XL.
