Instrukcja obsługi domofonu dwurodzinnego Somogyi DP 012
Kompletny przewodnik po instalacji i obsłudze domofonu dwurodzinnego Somogyi DP 012. Dowiedz się, jak podłączyć przewody, zamontować jednostki wewnętrzne i zewnętrzną oraz jak dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Somogyi DP 012 to dwurodzinny system domofonowy z dwiema jednostkami wewnętrznymi i jedną zewnętrzną. System jest dwuprzewodowy, obsługuje otwieranie drzwi bez dodatkowego zasilania i oferuje zasięg do 500 m przy użyciu kabla 2x1 mm². str. 11
Najważniejsze czynności
- Montaż jednostki zewnętrznej str. 3
- Podłączenie przewodów str. 3
Problemy i rozwiązania
Słaba jakość dźwięku
Użyj przewodów o większym przekroju (zalecane 2 x 1 mm²).
str. 4, 11Konserwacja i reset
- Czyszczenie urządzenia str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 500 m | Maksymalny zasięg przy kablu 2 x 1 mm² | str. 11 |
Gdzie szukać w PDF
- Struktura urządzenia str. 2
- Instrukcja montażu str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Somogyi DP 012 to dwurodzinny system domofonowy przeznaczony do zastąpienia tradycyjnych dzwonków lub jako nowy system. Urządzenie charakteryzuje się dwuprzewodową instalacją oraz możliwością sterowania elektrozaczepem bez konieczności stosowania dodatkowego zasilania. Maksymalny zasięg systemu wynosi 500 m przy zastosowaniu przewodu o przekroju 2 x 1 mm².
Budowa urządzenia
System składa się z dwóch jednostek wewnętrznych (słuchawek) oraz jednej jednostki zewnętrznej. Główne elementy to:
- Słuchawka: służy do prowadzenia rozmowy.
- Przycisk otwierania drzwi: aktywuje elektrozaczep.
- Przyciski wywołania: znajdują się na jednostce zewnętrznej (dla każdego mieszkania osobno).
- Miejsce na nazwisko: wymienne tabliczki na jednostce zewnętrznej z podświetleniem LED.
Instalacja i podłączenie
Montaż systemu powinien być przeprowadzony zgodnie z poniższymi krokami:
- Zdemontuj ramki montażowe z tyłu jednostek wewnętrznych.
- Podłącz przewody do jednostek zgodnie ze schematem połączeń.
- Poprowadź przewody od jednostek wewnętrznych do jednostki zewnętrznej, unikając miejsc narażonych na uszkodzenia.
- Jednostkę zewnętrzną można zamontować w wykutej wnęce w ścianie.
- Podłącz elektronikę otwierania drzwi (elektrozaczep) do jednostki wewnętrznej zgodnie ze schematem.
- Po zakończeniu montażu włącz zasilanie sieciowe.
Ważne: Jakość dźwięku i zasięg zależą od przekroju użytego kabla. Zaleca się montaż jednostek na wygodnej wysokości, dostępnej również dla dzieci.
Bezpieczeństwo i konserwacja
- Nie montuj urządzenia w miejscach narażonych na wibracje.
- Unikaj bliskości pól magnetycznych i urządzeń elektrycznych.
- Chroń urządzenie przed bezpośrednim nasłonecznieniem i opadami atmosferycznymi.
- Do czyszczenia używaj wyłącznie miękkiej, suchej szmatki. Nie stosuj agresywnych detergentów.
- W przypadku uszkodzenia kabla zasilającego, natychmiast odłącz urządzenie od sieci i skontaktuj się z serwisem.
Dane techniczne
- Zasilanie: 230 V~ / 50 Hz
- Pobór mocy: 4,4 W
- Zasięg: do 500 m (przy kablu 2 x 1 mm²)
- Wyjście elektrozaczepu: 12 V / 200 mA
- Temperatura pracy: -30°C do +50°C
Informacje o producencie
Somogyi Elektronic Kft.
Praktyczna pomoc
Typowe problemy
Słaba jakość dźwięku
Prawdopodobnie użyto zbyt cienkich przewodów. Zastosuj przewody o przekroju 2 x 1 mm² dla uzyskania optymalnej jakości i zasięgu.
Brak reakcji systemu
Sprawdź poprawność podłączenia przewodów zgodnie ze schematem oraz upewnij się, że zasilanie sieciowe jest włączone.
Przed użyciem
- Sprawdź, czy miejsce montażu nie jest narażone na wibracje.
- Upewnij się, że przewody mają odpowiedni przekrój (2 x 1 mm² dla pełnego zasięgu).
- Przygotuj miejsce na jednostkę zewnętrzną (możliwość montażu w ścianie).
- Upewnij się, że masz dostęp do gniazdka zasilania sieciowego.
Parametry w praktyce
- Wyjście otwierania drzwi
- 12 V / 200 mA; nie wymaga dodatkowego zasilacza dla elektrozaczepu.
- Temperatura pracy
- Urządzenie może pracować w zakresie od -30°C do +50°C.
Ilustracje i schematy

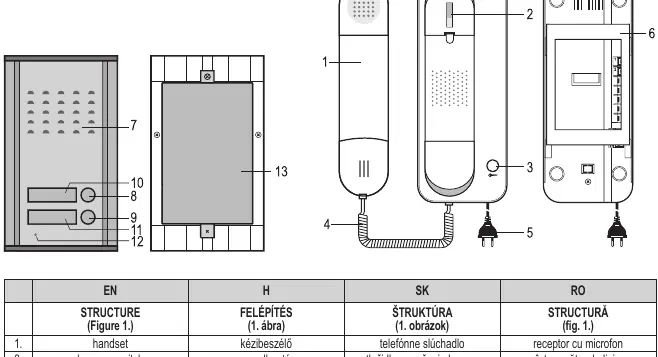

- Rysunek 1 przedstawia strukturę jednostek: słuchawka, przyciski wywołania, mikrofon, głośnik.
- Rysunek 2 pokazuje schemat połączeń przewodowych między jednostkami wewnętrznymi a zewnętrzną.
Zgodność modelu
- System jest dwuprzewodowy.
- Elektrozaczep nie jest częścią zestawu.
