Instrukcja obsługi zapory sieciowej SonicWall NSa 5700
Skrócona instrukcja instalacji i konfiguracji zapory sieciowej SonicWall NSa 5700, obejmująca podłączenie, zarządzanie lokalne i chmurowe oraz opis panelu przedniego i tylnego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis urządzenia
SonicWall NSa 5700 to zaawansowana zapora sieciowa klasy korporacyjnej. Urządzenie wyposażone jest w dedykowany port zarządzania (MGMT), port konsoli szeregowej, porty SFP+ 10/5/2.5GE oraz porty miedziane RJ45 1GE. Panel tylny zawiera sloty na dyski SSD (M1) oraz moduły rozruchowe (M0), a także dwa wentylatory systemowe i opcjonalne wejście zasilania redundantnego.
Uruchomienie i podłączenie
Aby uruchomić urządzenie, podłącz kabel zasilający do gniazda sieciowego (100-240V). Proces uruchamiania trwa około ośmiu minut. Podłącz interfejs LAN (domyślnie X0) do sieci wewnętrznej, a interfejs WAN (X1) do Internetu. W celu konfiguracji początkowej użyj komputera podłączonego do portu MGMT, ustawiając adres IP w podsieci 192.168.1.x (np. 192.168.1.100) i maskę 255.255.255.0. Dostęp do interfejsu zarządzania odbywa się przez przeglądarkę pod adresem https://192.168.1.254 (domyślne dane logowania: admin / password).
Opcje zarządzania
Urządzenie oferuje trzy główne metody zarządzania: lokalne (przez przeglądarkę), chmurowe (za pomocą SonicWall Capture Security Center - CSC i Network Security Manager - NSM) oraz mobilne (aplikacja SonicExpress). Po wstępnej konfiguracji zaleca się pobranie najnowszego oprogramowania układowego z portalu MySonicWall. Rejestracja urządzenia jest niezbędna do uzyskania pełnej funkcjonalności i aktualizacji.
Bezpieczeństwo i konserwacja
Urządzenie posiada wskaźniki LED informujące o stanie pracy, alarmach oraz aktywności sieciowej. W przypadku problemów z zasilaniem lub awarii, diody Alarm i Test sygnalizują stan urządzenia. Użytkownik powinien regularnie sprawdzać statusy diod na panelu przednim. Wszelkie kwestie techniczne można zgłaszać poprzez portal wsparcia technicznego SonicWall pod adresem https://www.sonicwall.com/support/contact-support.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Port MGMT służy wyłącznie do zarządzania. Aby uzyskać dostęp do Internetu, należy skonfigurować bramę domyślną w ustawieniach interfejsu.
Czerwony kolor oznacza żądanie wyłączenia, żółty oznacza inicjalizację lub trwający test FIPS/SafeMode.
Urządzenie musi być zarejestrowane w portalu MySonicWall, aby umożliwić pobieranie aktualizacji oprogramowania.
Przed użyciem
- Sprawdź, czy kabel zasilający jest zgodny z lokalnymi normami elektrycznymi.
- Upewnij się, że komputer zarządzający ma ustawiony statyczny adres IP w podsieci 192.168.1.x.
- Przygotuj kabel Ethernet do połączenia z portem MGMT.
- Zarejestruj urządzenie w portalu MySonicWall przed rozpoczęciem pełnej konfiguracji.
- Ustaw rozdzielczość ekranu na minimum 1920x1080 dla poprawnego wyświetlania interfejsu.
Ilustracje i schematy

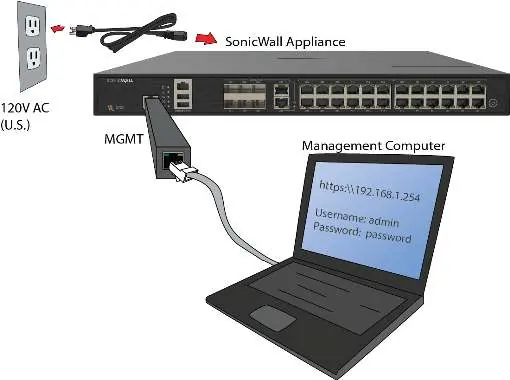

- Schemat połączeń pokazuje podłączenie zasilania, portu MGMT do komputera oraz portów X0/X1 do sieci LAN i Internetu.

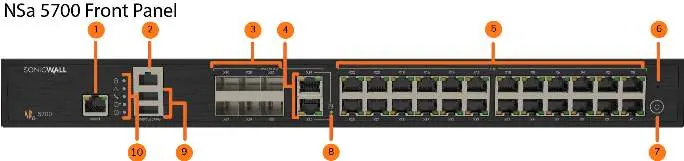

- Panel przedni wskazuje lokalizację portów, przycisku SafeMode oraz przycisku zasilania.
- Panel tylny prezentuje sloty na dyski, wentylatory oraz wejścia zasilania.
Zgodność modelu
- Zarządzanie chmurowe wymaga posiadania licencji Cloud Management.

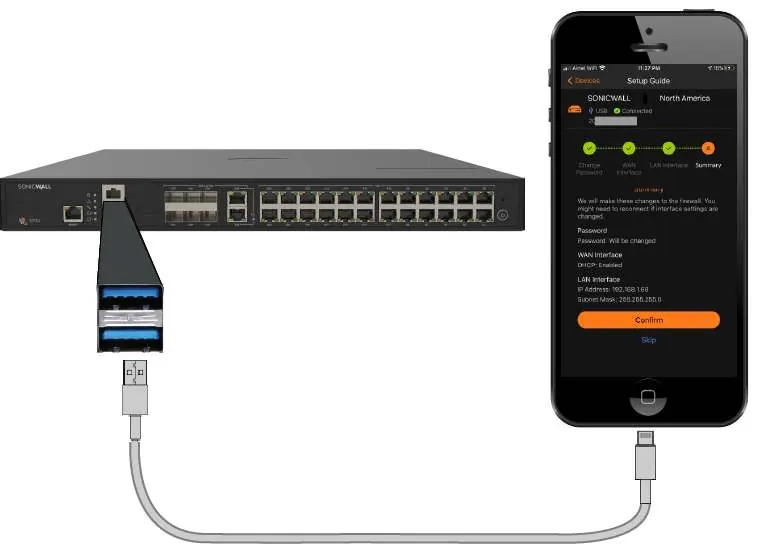

- Aplikacja SonicExpress wymaga kabla USB do połączenia z urządzeniem (kabel nie jest dołączony do zestawu).
