Instrukcja obsługi obiektywu Sony E PZ 10-20mm F4 G
Poznaj funkcje i zasady użytkowania obiektywu Sony E PZ 10-20mm F4 G. Instrukcja zawiera informacje o montażu, ustawianiu ostrości, obsłudze zoomu oraz konserwacji sprzętu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Obiektyw Sony E PZ 10-20mm F4 G (SELP1020G) to zaawansowany obiektyw zmiennoogniskowy zaprojektowany dla aparatów z systemem mocowania Sony E (APS-C). Jest to lekki i kompaktowy obiektyw typu G, oferujący stałą przysłonę F4 w całym zakresie ogniskowych, co czyni go idealnym narzędziem zarówno do fotografii, jak i nagrywania filmów.
Montaż i demontaż
Przed przystąpieniem do montażu należy zdjąć tylną osłonę obiektywu oraz dekielek korpusu aparatu. Należy wyrównać biały znacznik na obiektywie z indeksem mocowania na aparacie, a następnie przekręcić obiektyw zgodnie z ruchem wskazówek zegara, aż do usłyszenia kliknięcia. Podczas demontażu należy wcisnąć przycisk zwalniania obiektywu na korpusie aparatu i obracać obiektyw w kierunku przeciwnym do ruchu wskazówek zegara.
Obsługa zoomu i ostrości
Obiektyw wyposażony jest w dźwignię zoomu (Power Zoom), która umożliwia płynną zmianę ogniskowej, co jest szczególnie przydatne podczas filmowania. Alternatywnie można użyć pierścienia zoomu. Przełącznik trybu ostrości pozwala na szybką zmianę między trybem automatycznym (AF) a ręcznym (MF). Przycisk blokady ostrości (Focus Hold) umożliwia zatrzymanie AF w wybranym punkcie.
Osłona przeciwsłoneczna
Zaleca się stosowanie dołączonej osłony przeciwsłonecznej, aby zredukować odblaski i poprawić jakość obrazu. Osłonę należy wyrównać z czerwonym znacznikiem na obiektywie i przekręcić zgodnie z ruchem wskazówek zegara do momentu zablokowania.
Wskazówki dotyczące użytkowania i bezpieczeństwa
Należy unikać wystawiania obiektywu na bezpośrednie działanie promieni słonecznych, ponieważ skupione światło może spowodować uszkodzenie wnętrza aparatu lub pożar. W przypadku transportu aparatu z zamocowanym obiektywem, zawsze należy trzymać zarówno korpus, jak i obiektyw. W przypadku wystąpienia winietowania (ciemniejsze rogi obrazu), zaleca się przymknięcie przysłony o 1 do 2 stopni.
Informacje o producencie
Sony Corporation
Praktyczna pomoc
Typowe problemy
Ciemne rogi na zdjęciach (winietowanie)
Przymknij przysłonę o 1 do 2 stopni.
Cień na dole zdjęcia przy użyciu lampy błyskowej
Zdejmij osłonę przeciwsłoneczną lub dostosuj ogniskową/odległość fotografowania.
Grzechotanie wewnątrz obiektywu
Jest to normalne zjawisko wynikające z konstrukcji wewnętrznych grup soczewek i nie oznacza awarii.
Przed użyciem
- Zdejmij tylną osłonę obiektywu i dekielek korpusu aparatu.
- Wyrównaj białe znaczniki na obiektywie i aparacie przed montażem.
- Upewnij się, że obiektyw został zablokowany w mocowaniu.
- Sprawdź ustawienie przełącznika trybu ostrości (AF/MF) zgodnie z wymaganiami sesji.
- Zamontuj osłonę przeciwsłoneczną, aby uniknąć odblasków.
Parametry w praktyce
- Ogniskowa 10-20mm
- Zakres ogniskowych typu ultra-szerokokątnego.
- Minimalna przysłona f/22
- Najmniejszy otwór przysłony dostępny w tym obiektywie.
- Średnica filtra 62mm
- Rozmiar gwintu dla filtrów nakręcanych na obiektyw.
Ilustracje i schematy
- Sekcja A: Identyfikacja części (pierścienie, przełączniki, styki).

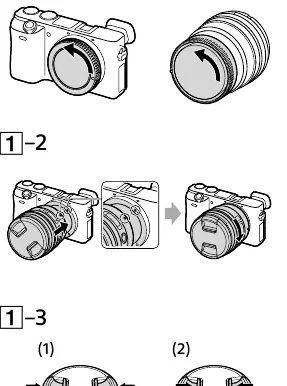

- Sekcja B: Procedura montażu i demontażu obiektywu.
- Sekcja C: Instrukcja poprawnego montażu osłony przeciwsłonecznej.
- Sekcja D: Obsługa zoomu za pomocą dźwigni i pierścienia.
- Sekcja E: Przełączanie trybów AF/MF i obsługa pierścienia ostrości.
Zgodność modelu
- Obiektyw przeznaczony wyłącznie do aparatów Sony z mocowaniem E (E-mount).
- Niekompatybilny z aparatami z mocowaniem A (A-mount).
- Niektóre funkcje (np. przycisk blokady ostrości) mogą nie działać z wybranymi modelami aparatów.
