Instrukcja obsługi pompy filtrującej Steinbach SPS 175-1T
Szybki przewodnik po instrukcji obsługi pompy filtrującej Steinbach SPS 175-1T. Dowiedz się, jak poprawnie zainstalować, uruchomić, konserwować i rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pompa filtrująca Steinbach SPS 175-1T służy do cyrkulacji wody w basenach prywatnych. Posiada wbudowany timer i przedfiltr. Wydajność wynosi 20.000 L/h. str. 6, 9, 11, 14
Najważniejsze czynności
- Odpowietrzanie pompy str. 11
Pierwsze uruchomienie
- Podłącz do zasilania, ustaw czas pracy przyciskiem Timer, włącz przyciskiem ON/OFF. str. 11
Problemy i rozwiązania
Pompa nie startuje
Sprawdź zasilanie, bezpiecznik FI, ustawienia timera.
str. 13Konserwacja i reset
- Wymiana baterii timera: odkręć pokrywę timera, wymień baterię CR2032, przykręć pokrywę. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność | 20.000 L/h | Maksymalny przepływ | str. 14 |
Gdzie szukać w PDF

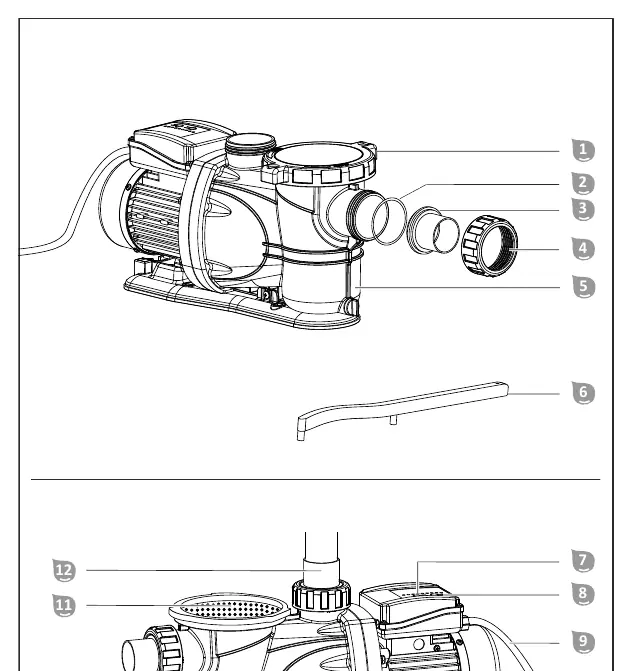

- Części urządzenia str. 3
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa filtrująca Steinbach SPS 175-1T jest przeznaczona do cyrkulacji wody w basenach prywatnych. Urządzenie posiada wbudowany timer oraz przedfiltr chroniący pompę przed większymi zanieczyszczeniami. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi instalacji elektrycznej i ochrony dzieci.
Montaż i instalacja
- Ustaw pompę na stabilnym, poziomym podłożu, poniżej poziomu lustra wody.
- Zapewnij odległość od basenu maksymalnie 3 metry.
- Wszystkie połączenia gwintowane dokręcaj tylko ręcznie, bez użycia narzędzi, aby nie uszkodzić uszczelek.
- Podłącz przewód ssący od basenu do pompy oraz przewód ciśnieniowy od pompy do filtra.
Pierwsze uruchomienie
Przed uruchomieniem należy odpowietrzyć pompę. W tym celu otwórz pokrywę przedfiltra, napełnij go wodą, zamknij i uruchom urządzenie. Sprawdź szczelność wszystkich połączeń.
Obsługa
Po podłączeniu do zasilania, użyj przycisku Timer, aby wybrać czas pracy, a następnie włącz pompę przyciskiem ON/OFF. Timer będzie automatycznie uruchamiał pompę codziennie o tej samej porze na wybrany czas.
Konserwacja i czyszczenie
Regularnie czyść przedfiltr. W przypadku spadku temperatury zewnętrznej poniżej +5°C, należy opróżnić pompę i przechowywać ją w miejscu zabezpieczonym przed mrozem. Baterię timera (CR2032) można wymienić po odkręceniu pokrywy timera.
Rozwiązywanie problemów
Jeśli pompa wydaje nietypowe dźwięki lub z dyszy wylotowej wydobywają się pęcherzyki powietrza, sprawdź szczelność węży i poziom wody w basenie. Jeśli pompa nie startuje, sprawdź zasilanie oraz ustawienia timera.
Informacje o producencie
Steinbach International GmbH
Praktyczna pomoc
Typowe problemy
Powietrze w układzie / nietypowe dźwięki
Sprawdź szczelność wszystkich węży i uszczelek. Upewnij się, że poziom wody w basenie jest 2,5-5 cm nad wlotem ssącym.
Pompa nie startuje
Sprawdź zasilanie, bezpiecznik FI oraz ustawienia timera.
Przed użyciem
- Sprawdź czy urządzenie jest poza basenem
- Sprawdź szczelność wszystkich połączeń
- Upewnij się, że poziom wody jest 2,5-5 cm nad wlotem ssącym
- Sprawdź czy otwory wentylacyjne są czyste
Parametry w praktyce
- Wysokość tłoczenia
- Maksymalna wysokość podnoszenia wody: 15,0 m
Ilustracje i schematy
- Rysunek A: Schemat podłączenia pompy do basenu i filtra

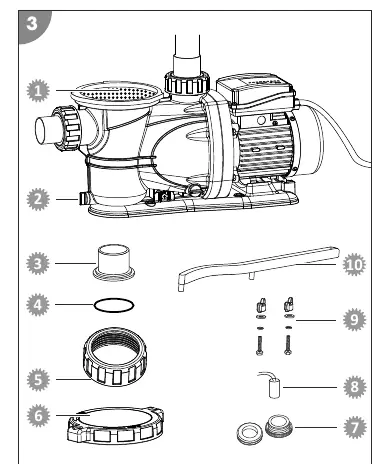

- Rysunek części zamiennych: Wykaz elementów pompy i ich numeracja
Zgodność modelu
- Woda słona do 0,5% zasolenia
- Węże o średnicy Ø 50 mm
