Instrukcja obsługi zamrażarki pionowej Stirling 183L STR-H183W

Szybki przewodnik po instrukcji obsługi zamrażarki pionowej Stirling 183L (model STR-H183W). Dowiedz się, jak poprawnie zainstalować urządzenie, ustawić temperaturę, przeprowadzić rozmrażanie, zmienić kierunek otwierania drzwi oraz...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Po ustawieniu zamrażarki w miejscu docelowym należy odczekać co najmniej 4 godziny przed podłączeniem do zasilania, aby czynnik chłodniczy ustabilizował się w układzie. str. 10

Najważniejsze czynności

  • Rozmrażanie zamrażarki str. 16
  • Zmiana kierunku otwierania drzwi str. 18, 19

Pierwsze uruchomienie

  • Ustawienie temperatury przy pierwszym uruchomieniu str. 10, 11

Problemy i rozwiązania

Urządzenie nie działa

Sprawdź zasilanie, bezpiecznik lub wyłącznik automatyczny.

str. 14

Konserwacja i reset

  • Czyszczenie wnętrza str. 16

Dane techniczne

Parametr Wartość Znaczenie Strony
Pojemność 183L gross, 167L net Całkowita i użytkowa pojemność zamrażarki. str. 20
Wymiary 1430 (H) x 550 (W) x 580 (D) mm Wymiary zewnętrzne urządzenia. str. 20

Gdzie szukać w PDF

  • Instalacja str. 10
  • Rozwiązywanie problemów str. 14, 15
  • Zmiana kierunku drzwi str. 18, 19
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Budowa zamrażarki Strona 8 Wymagane odstępy (Fig. 1) Strona 10 Poziomowanie (Fig. 2) Strona 10 Pokrętło temperatury (Fig. 3) Strona 11 Demontaż górnej pokrywy (Fig. 4) Strona 18 Zmiana zawiasu dolnego (Fig. 8) Strona 19

Najważniejsze informacje z instrukcji

Przed pierwszym użyciem zamrażarki Stirling 183L należy zapoznać się z instrukcją bezpieczeństwa. Urządzenie zawiera łatwopalny czynnik chłodniczy (izobutan R600a), dlatego należy zachować ostrożność podczas transportu i instalacji. Kluczowy wymóg: po ustawieniu zamrażarki w miejscu docelowym, należy odczekać co najmniej 4 godziny przed podłączeniem jej do zasilania, aby gazy chłodnicze mogły się ustabilizować.

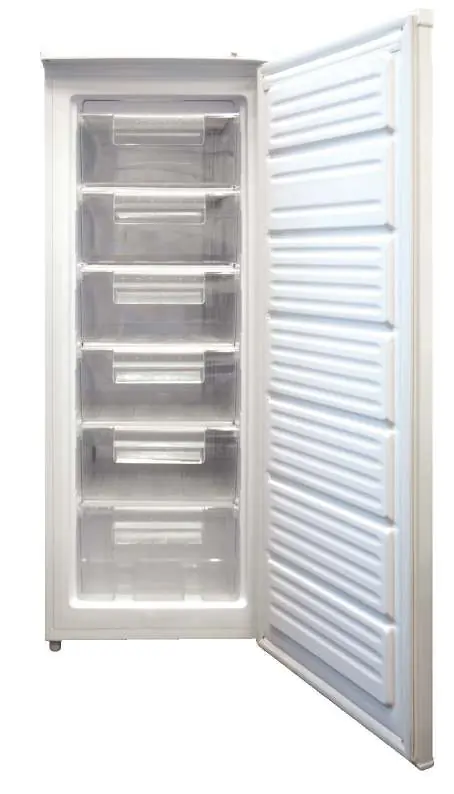

Budowa zamrażarki
Budowa zamrażarki

Instalacja i pierwsze uruchomienie

Wymagane odstępy (Fig. 1)
Wymagane odstępy (Fig. 1)
Poziomowanie (Fig. 2)
Poziomowanie (Fig. 2)
  • Miejsce: Zamrażarka wymaga odpowiedniej wentylacji. Zapewnij co najmniej 12 cm wolnej przestrzeni z tyłu oraz 5 cm po bokach. Unikaj bezpośredniego nasłonecznienia i źródeł ciepła.
  • Poziomowanie: Urządzenie musi stać stabilnie. Użyj regulowanych nóżek u podstawy, aby wypoziomować zamrażarkę.
  • Podłączenie: Podłącz do dedykowanego, uziemionego gniazdka elektrycznego. Nie używaj przedłużaczy ani adapterów.
  • Uruchomienie: Po podłączeniu ustaw pokrętło temperatury na pozycję MAX na pierwsze 24 godziny. Po tym czasie dostosuj ustawienie do swoich potrzeb.

Obsługa i ustawienia

Regulacja temperatury odbywa się za pomocą pokrętła znajdującego się w górnej części ramy zamrażarki:

Pokrętło temperatury (Fig. 3)
Pokrętło temperatury (Fig. 3)
  • MIN: Najcieplejsze ustawienie.
  • MED: Ustawienie średnie (zalecane do normalnego użytkowania).
  • MAX: Najzimniejsze ustawienie.

Wskazówki dotyczące mrożenia: Nie przechowuj nieosłoniętej żywności. Przy dodawaniu dużej ilości świeżych produktów, ustawienie MAX na 24 godziny pomoże w szybkim zamrożeniu. Nie umieszczaj gorących potraw w zamrażarce.

Konserwacja i czyszczenie

  • Rozmrażanie: Gdy warstwa szronu na ściankach osiągnie 3-4 mm, należy przeprowadzić rozmrażanie. Ustaw pokrętło na MIN, odłącz urządzenie od prądu, wyjmij żywność i szuflady. Pozostaw drzwi otwarte. Nie używaj ostrych metalowych narzędzi do usuwania lodu – używaj plastikowego skrobaka.
  • Czyszczenie: Wnętrze myj roztworem wody z sodą oczyszczoną (ok. 2 łyżki stołowe na 1 litr wody). Używaj miękkiej ściereczki. Upewnij się, że urządzenie jest całkowicie suche przed ponownym włączeniem.

Zmiana kierunku otwierania drzwi

Zamrażarka umożliwia zmianę kierunku otwierania drzwi. Proces wymaga użycia śrubokręta krzyżakowego, płaskiego oraz klucza nasadowego. Zaleca się pomoc drugiej osoby. Należy zdemontować górną pokrywę, odkręcić zawiasy (górny i dolny), przełożyć je na drugą stronę i ponownie zamontować drzwi, dbając o ich poprawne wypoziomowanie i szczelność uszczelek.

Demontaż górnej pokrywy (Fig. 4)
Demontaż górnej pokrywy (Fig. 4)
Zmiana zawiasu dolnego (Fig. 8)
Zmiana zawiasu dolnego (Fig. 8)

Rozwiązywanie problemów

  • Urządzenie nie działa: Sprawdź zasilanie, bezpiecznik lub wyłącznik automatyczny.
  • Nadmierny szron: Sprawdź szczelność uszczelki drzwi.
  • Hałas: Upewnij się, że urządzenie jest wypoziomowane i nie dotyka ścian.
  • Drzwi nie zamykają się: Wyczyść uszczelkę i sprawdź wypoziomowanie.

Informacje o producencie

Stirling

Profil marki
Strona producenta https://stirlingappliances.au Wsparcie https://stirlingappliances.au/support

Praktyczna pomoc

Typowe problemy

Urządzenie nie działa

Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, czy gniazdko ma zasilanie oraz czy nie zadziałał bezpiecznik.

Nadmierny szron na uszczelce

Uszczelka może być nieszczelna. Można ją ostrożnie ogrzać suszarką do włosów (chłodny nawiew) i uformować ręcznie, aby lepiej przylegała.

Nietypowe dźwięki

Sprawdź, czy zamrażarka jest wypoziomowana i czy nie dotyka ścian lub innych przedmiotów.

Przed użyciem

  • Usuń wszystkie materiały opakowaniowe.
  • Sprawdź, czy posiadasz wszystkie części wymienione w instrukcji.
  • Wyczyść wnętrze roztworem wody z sodą oczyszczoną.
  • Pozwól urządzeniu stać pionowo przez co najmniej 4 godziny przed podłączeniem.
  • Ustaw pokrętło na MAX na pierwsze 24 godziny.

Parametry w praktyce

Klasa klimatyczna T
Urządzenie zaprojektowane do pracy w temperaturze otoczenia od 16°C do 43°C.
Czynnik chłodniczy
R600a (70g) - łatwopalny, wymaga ostrożności.

Ilustracje i schematy

  • Fig. 1: Wymagane odstępy dla prawidłowej wentylacji.
  • Fig. 2: Poziomowanie urządzenia za pomocą nóżek.
  • Fig. 3: Pokrętło regulacji temperatury (MIN-MAX).
  • Fig. 4-12: Kroki demontażu i montażu zawiasów przy zmianie kierunku otwierania drzwi.

Zgodność modelu

  • Urządzenie przeznaczone wyłącznie do użytku domowego wewnątrz pomieszczeń.
  • Nie nadaje się do użytku komercyjnego ani przemysłowego.
