Instrukcja obsługi kominka elektrycznego Style Selections 1730MFP-48-23-500
Szybki przewodnik po instrukcji obsługi kominka elektrycznego Style Selections 1730MFP-48-23-500. Zawiera szczegółowe kroki montażu, instrukcje obsługi panelu i pilota, wskazówki dotyczące konserwacji oraz rozwiązywanie problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kominek elektryczny Style Selections 1730MFP-48-23-500 to mebel z wbudowanym wkładem grzewczym. Instrukcja zawiera 14 kroków montażu, opis obsługi za pomocą panelu i pilota oraz procedury rozwiązywania problemów (kody błędów E1-E3). str. 1, 8, 17, 20
Najważniejsze czynności
- Montaż urządzenia str. 8, 15
- Obsługa kominka str. 17, 18
Pierwsze uruchomienie
- Podłącz do uziemionego gniazdka 120V, włóż baterie do pilota, użyj przycisku zasilania. str. 7, 17
Problemy i rozwiązania
Błąd E1
Przegrzanie - odłącz na 15-20 min.
str. 20
Błąd E2
Błąd termostatu - odłącz na 15-20 min.
str. 20Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E1 | Przegrzanie | Odłącz na 15-20 min. | str. 20 |
| E2 | Błąd termostatu | Odłącz na 15-20 min. | str. 20 |
| E3 | Blokada grzania | Sprawdź sekcję Heater Override. | str. 18, 20 |
Konserwacja i reset
- Wymiana baterii pilota: 2x AAA. str. 19
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120V, 60Hz, 15A | Wymagane parametry elektryczne. | str. 7 |
Gdzie szukać w PDF
- Rozwiązywanie problemów str. 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kominka elektrycznego Style Selections o szerokości 48 cali (model 1730MFP-48-23-500). Dokument zawiera kompletne wytyczne dotyczące bezpiecznego montażu, obsługi urządzenia za pomocą panelu sterowania lub pilota, a także procedury konserwacji i rozwiązywania problemów.
Montaż urządzenia
Montaż wymaga śrubokręta krzyżakowego (Phillips) i zajmuje około 50 minut. Przed rozpoczęciem upewnij się, że wszystkie części są obecne zgodnie z listą w instrukcji.
- Przygotowanie: Sprawdź zawartość opakowania i sprzętu montażowego.
- Kroki montażu: Proces obejmuje montaż podstawy, ścian bocznych i środkowych, instalację półek, montaż drzwi, paleniska, szyby przedniej oraz zabezpieczenie tylnych paneli.
- Zabezpieczenie przed przewróceniem: Bezwzględnie zainstaluj dołączone zabezpieczenie (tip restraint hardware) do ściany, aby zapobiec wypadkom.
Obsługa kominka

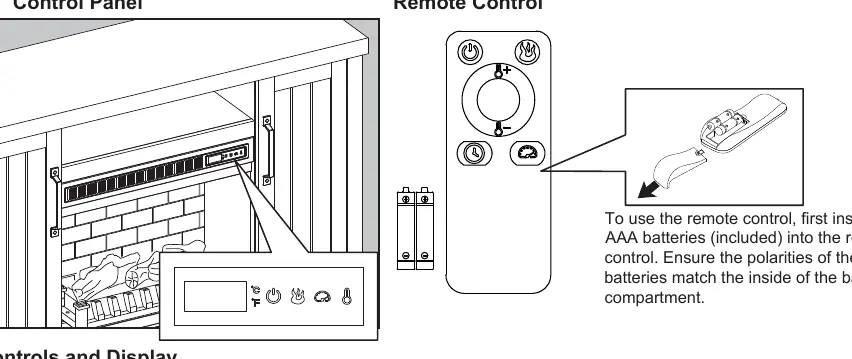

Kominek można obsługiwać za pomocą panelu na urządzeniu lub dołączonego pilota.
- Zasilanie: Włączanie i wyłączanie głównego zasilania.
- Ogrzewanie: Ustawienia temperatury (termostat) oraz funkcja HI (ciągłe grzanie).
- Efekty wizualne: Regulacja jasności i prędkości płomienia.
- Timer: Ustawienie czasu automatycznego wyłączenia (tylko pilot).
- Blokada (Heater Override): Funkcja pozwalająca wyłączyć grzanie, pozostawiając aktywne efekty wizualne (ustawiana z panelu).
Konserwacja i czyszczenie
- Przed czyszczeniem upewnij się, że urządzenie jest wyłączone, odłączone od zasilania i chłodne.
- Czyść metalowe elementy miękką, wilgotną szmatką. Nie używaj środków do polerowania mosiądzu ani silnych detergentów.
- Wymiana baterii w pilocie: Wymaga 2 baterii AAA.
Rozwiązywanie problemów
W przypadku wystąpienia błędów na panelu sterowania:
- E1: Przegrzanie. Odłącz urządzenie na 15-20 minut, aby czujnik się zresetował.
- E2: Błąd termostatu. Odłącz urządzenie na 15-20 minut.
- E3: Aktywna blokada grzania (Heater Override).
Dane techniczne i ograniczenia
- Zasilanie: 120V, 60Hz, 15A.
- Ograniczenia obciążenia: Górna powierzchnia przeznaczona dla telewizorów do 50 cali, maksymalne obciążenie 26,3 kg (58 lb).
- Bezpieczeństwo: Nie używać z przedłużaczami. Podłączać bezpośrednio do uziemionego gniazdka ściennego.
Praktyczna pomoc
Typowe problemy
Błąd E1 na panelu
Przegrzanie. Odłącz urządzenie na 15-20 minut, aby czujnik się zresetował.
Błąd E2 na panelu
Błąd termostatu. Odłącz urządzenie na 15-20 minut.
Błąd E3 na panelu
Aktywna blokada grzania (Heater Override). Sprawdź sekcję Heater Override w instrukcji.
Pilot nie działa
Wymień baterie na 2 nowe AAA.
Przed użyciem
- Sprawdź, czy wszystkie części z listy są obecne.
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że gniazdko elektryczne jest uziemione (120V, 15A).
- Zainstaluj zabezpieczenie przed przewróceniem do ściany.
- Włóż baterie do pilota.
Parametry w praktyce
- Maksymalne obciążenie blatu
- 26,3 kg (58 lb) - dla telewizorów do 50 cali.
Ilustracje i schematy

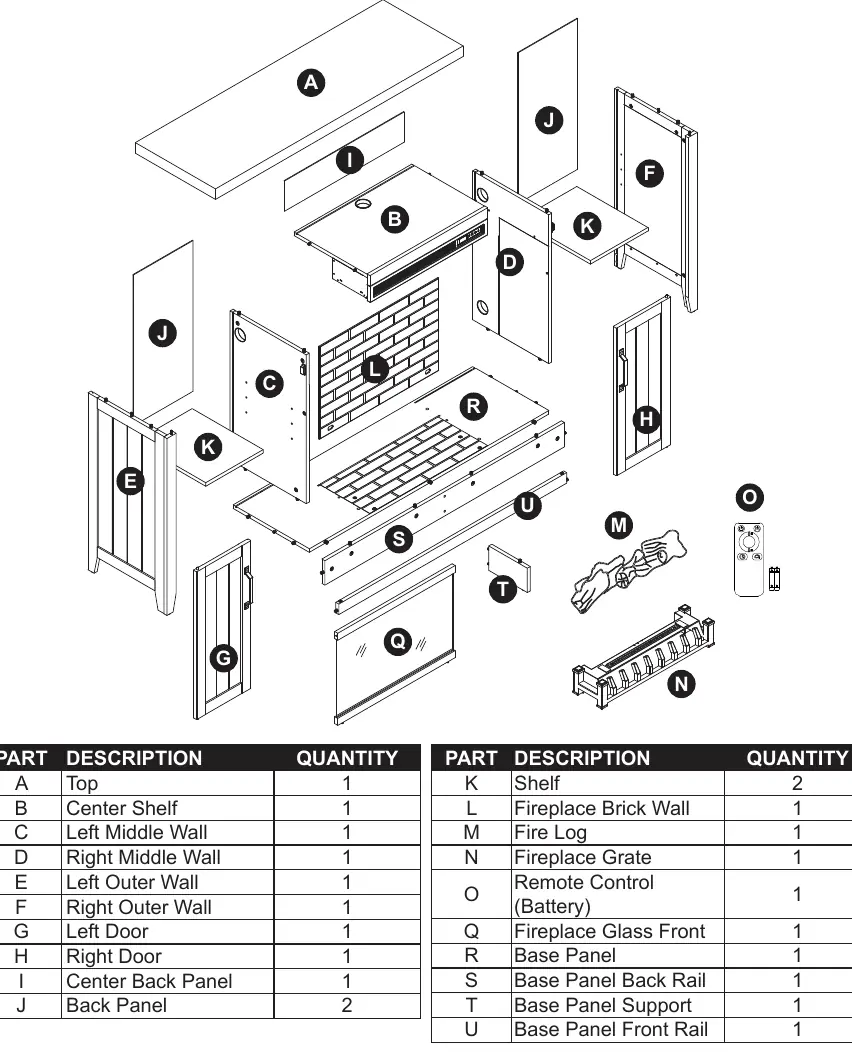

- Schematy montażu pokazują kolejność łączenia paneli (A-U) za pomocą śrub i kołków.

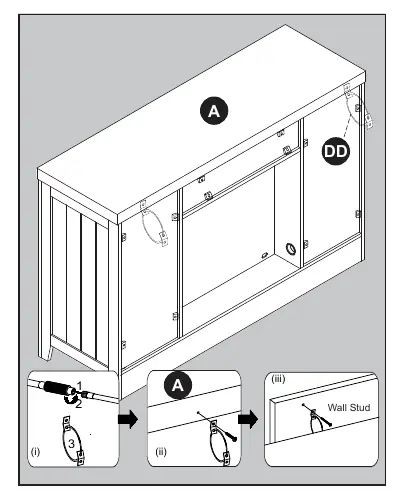

- Schemat zabezpieczenia przed przewróceniem pokazuje montaż do kołka w ścianie.
Zgodność modelu
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w łazienkach, pralniach ani w pobliżu wody.
