Instrukcja obsługi elektronicznego regulatora prędkości Summit X Series 100XHV
Przewodnik użytkownika dla regulatora Summit X Series 100XHV. Zawiera schematy połączeń, parametry programowania, procedury kalibracji przepustnicy, wyjaśnienie sygnałów dźwiękowych oraz dane techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik po konfiguracji i obsłudze elektronicznego regulatora prędkości (ESC) Summit X Series. Urządzenie jest przeznaczone do sterowania silnikami bezszczotkowymi w modelach zdalnie sterowanych. Kluczowe operacje obejmują kalibrację zakresu przepustnicy oraz konfigurację parametrów pracy za pomocą dedykowanej aplikacji.

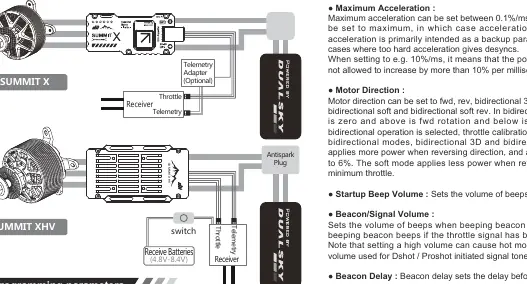

Schemat podłączenia
Regulator należy podłączyć zgodnie z załączonym schematem. Wymagane jest podłączenie odbiornika, zasilania (akumulatora) oraz opcjonalnie adaptera telemetrycznego. Wersja XHV obsługuje zasilanie od 5S do 14S LiPo. Należy zwrócić uwagę na polaryzację oraz użycie wtyczki przeciwiskrowej (Antispark Plug) w celu ochrony styków.
Procedura kalibracji przepustnicy
Kalibracja jest niezbędna do poprawnej pracy regulatora z nadajnikiem:
- Po włączeniu zasilania, jeśli wykryte zostanie ponad 50% przepustnicy, ESC automatycznie przechodzi w tryb kalibracji.
- Aby zapisać maksymalny punkt przepustnicy, należy utrzymać drążek powyżej środka przez 3 sekundy.
- Aby zapisać minimalny punkt przepustnicy, należy utrzymać drążek poniżej środka przez 3 sekundy.
- Poprawna kalibracja jest potwierdzana odpowiednimi sekwencjami sygnałów dźwiękowych.
Parametry programowania
Użytkownik może dostosować szereg parametrów, w tym:
- Rampup Power: Ustawienie mocy rozruchowej (3-150%).
- Motor Timing: Kąt wyprzedzenia zapłonu (1-31 stopni lub tryb Auto).
- Brake On Stop: Siła hamowania (1-100% lub wyłączone).
- Low Voltage Protection: Ochrona przed zbyt niskim napięciem (2.5V-4.0V na ogniwo).
- Motor Direction: Zmiana kierunku obrotów silnika.
Sygnały dźwiękowe i diagnostyka
ESC komunikuje swój stan za pomocą sygnałów dźwiękowych. Standardowa sekwencja startowa obejmuje trzy sygnały po włączeniu zasilania, jeden niski sygnał po wykryciu sygnału wejściowego oraz jeden wysoki sygnał po zakończeniu sekwencji uzbrajania. W przypadku błędów aktywacji, urządzenie wyemituje specjalne sekwencje ostrzegawcze.
Telemetria
Urządzenie wspiera telemetrię kompatybilną ze specyfikacją KISS 24A, przesyłając dane takie jak temperatura, napięcie, prąd oraz prędkość obrotowa silnika.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się lub przerywa pracę
Sprawdź ustawienie Demag Compensation oraz Motor Timing. Zbyt wysokie wartości mogą powodować utratę synchronizacji.
Brak sygnału dźwiękowego po włączeniu
Upewnij się, że akumulator jest naładowany i poprawnie podłączony. Sprawdź, czy ESC nie wymaga aktywacji fabrycznej.
Silnik przegrzewa się
Sprawdź ustawienie temperatury (Temperature Protection) oraz upewnij się, że obciążenie silnika nie przekracza dopuszczalnych parametrów.
Przed użyciem
- Sprawdź, czy napięcie akumulatora mieści się w zakresie 5S-14S LiPo.
- Upewnij się, że wtyczka przeciwiskrowa jest poprawnie wpięta.
- Skalibruj zakres przepustnicy przed pierwszym lotem.
- Sprawdź, czy kierunek obrotów silnika jest zgodny z wymaganiami modelu.
- Upewnij się, że firmware jest zaktualizowany do najnowszej wersji.
Parametry w praktyce
- Rampup Power
- Maksymalna moc dostępna podczas rozruchu silnika; wyższa wartość ułatwia start, ale może powodować desynchronizację.
- Motor Timing
- Kąt wyprzedzenia; wyższe wartości zwiększają moc, ale mogą obniżać sprawność i zwiększać temperaturę.
- Damped Light Mode
- Tryb aktywnego hamowania regeneracyjnego, poprawiający responsywność silnika.
Ilustracje i schematy
- Schemat pokazuje podłączenie odbiornika do portu Throttle oraz opcjonalnego adaptera telemetrycznego.
- Wskazano miejsce podłączenia akumulatora z wtyczką przeciwiskrową.
- Zilustrowano sekwencję dźwiękową dla poprawnego uzbrojenia regulatora.
Zgodność modelu
- Wspiera protokoły telemetrii zgodne z KISS 24A.
- Obsługuje sygnały wejściowe S.BUS (kanały 0-16).
- Wymaga zasilania 5S-14S LiPo dla serii XHV.
