Instrukcja obsługi oprawy oświetleniowej LED Linear High Bay Sunco Lighting 1.7FT
Instrukcja montażu i obsługi oprawy typu High Bay LED Sunco Lighting 1.7FT. Dowiedz się, jak bezpiecznie zainstalować, podłączyć i skonfigurować parametry oświetlenia.
Spis treści
Opis produktu
Oprawa LED Linear High Bay marki Sunco Lighting to profesjonalne rozwiązanie oświetleniowe przeznaczone do montażu w wysokich pomieszczeniach. Urządzenie charakteryzuje się możliwością wyboru mocy (240/270/310W) oraz temperatury barwowej (4000K/5000K), co pozwala na dostosowanie oświetlenia do specyficznych wymagań obiektu.

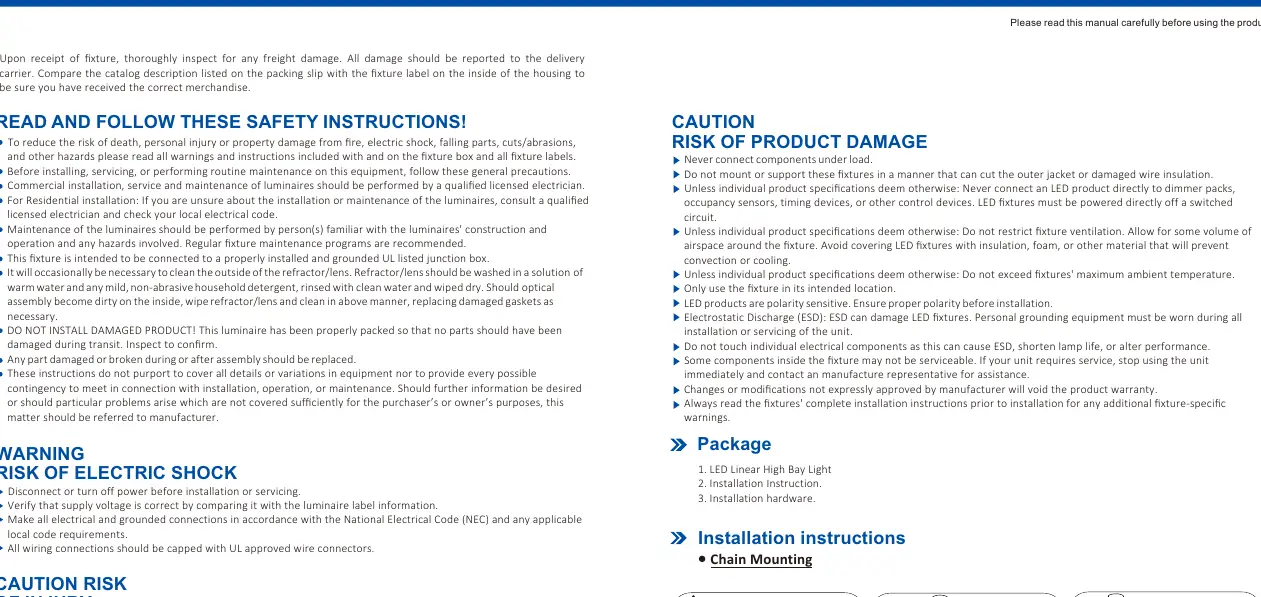

Bezpieczeństwo
Instalacja oraz serwisowanie powinny być przeprowadzane wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (NEC). Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Oprawa jest wrażliwa na wyładowania elektrostatyczne (ESD), dlatego podczas prac montażowych zaleca się stosowanie odpowiedniego uziemienia osobistego. Nie należy podłączać oprawy bezpośrednio do ściemniaczy, czujników obecności ani innych urządzeń sterujących, chyba że specyfikacja produktu stanowi inaczej.
Uruchomienie i montaż
Montaż oprawy odbywa się metodą łańcuchową. Proces obejmuje zamocowanie linek do oprawy, zawieszenie ich na kotwach sufitowych, zdjęcie pokrywy w celu wykonania połączeń elektrycznych, a następnie zabezpieczenie pokrywy. Należy upewnić się, że oprawa jest prawidłowo uziemiona, a wszystkie połączenia przewodów są zabezpieczone złączami posiadającymi atest UL.
Konserwacja
Regularna konserwacja obejmuje czyszczenie zewnętrznej części soczewki/refraktora przy użyciu roztworu ciepłej wody z łagodnym detergentem. Należy unikać dotykania źródła światła oraz obudowy, gdy lampa jest włączona lub gorąca. W przypadku uszkodzenia jakiegokolwiek elementu, należy go niezwłocznie wymienić.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy napięcie zasilania jest zgodne z etykietą na oprawie oraz czy urządzenie zostało prawidłowo uziemione.
Podczas instalacji lub serwisu należy nosić sprzęt uziemiający, aby uniknąć uszkodzenia komponentów elektronicznych.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że napięcie zasilania jest zgodne z etykietą na obudowie.
- Przygotuj rękawice ochronne i okulary ochronne.
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Sprawdź, czy miejsce montażu pozwala na swobodną cyrkulację powietrza wokół oprawy.
Parametry w praktyce
- Napięcie zasilania
- 120-277Vac 50/60Hz.
- Regulacja mocy
- Możliwość wyboru między 240W, 270W a 310W.
- Regulacja CCT
- Możliwość wyboru temperatury barwowej 4000K lub 5000K.
Ilustracje i schematy
- Kroki 1-3: Montaż linek i demontaż pokrywy.
- Kroki 4-6: Podłączenie przewodów, zamknięcie pokrywy i regulacja długości zawieszenia.
- Schemat okablowania: Pokazuje podłączenie fazy (Live), neutralnego (Netrual) i uziemienia (Ground) oraz przewodów sterujących ściemnianiem (Dim+ Purple, Dim- Pink).
Zgodność modelu
- Nie podłączać bezpośrednio do ściemniaczy, czujników obecności lub urządzeń czasowych bez wyraźnej specyfikacji.
- Wymaga uziemionej puszki przyłączeniowej z certyfikatem UL.
